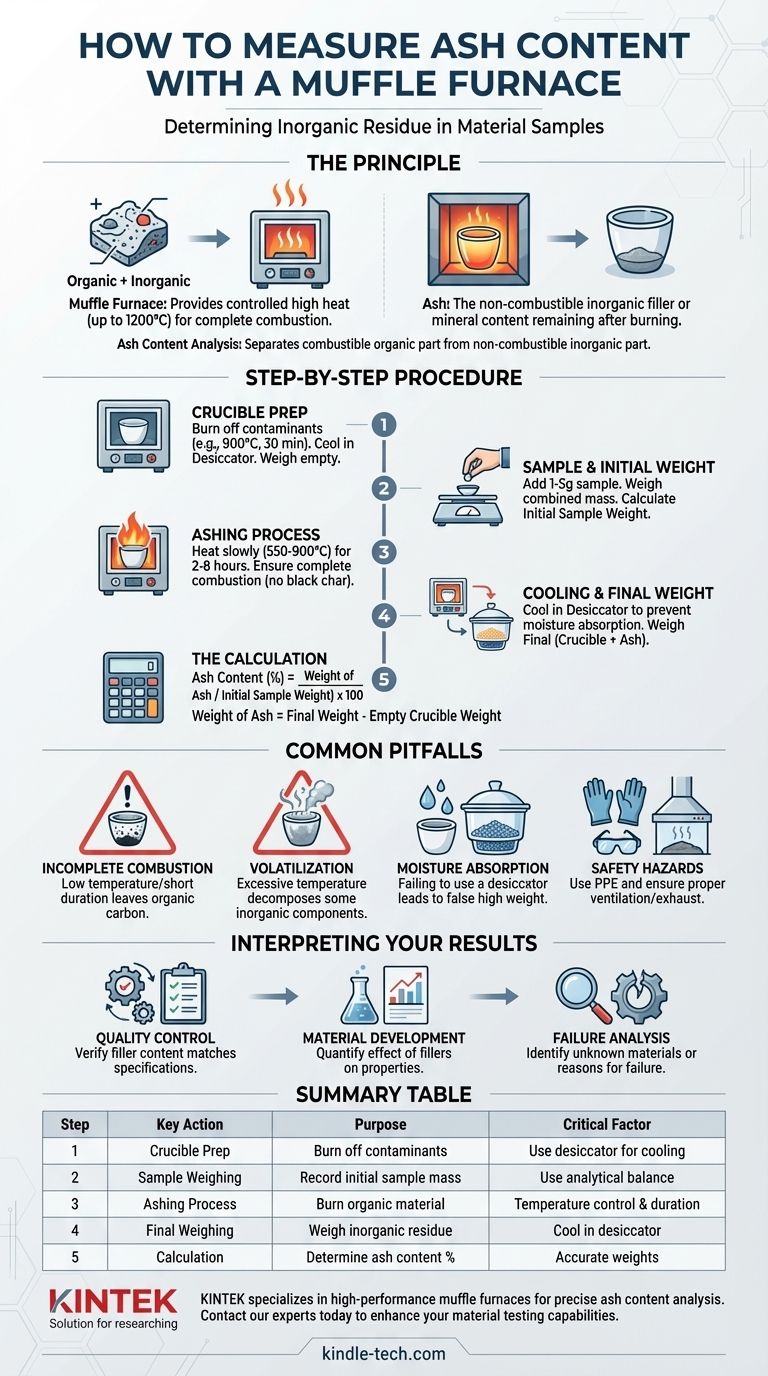

정확히 말하자면, 머플로는 재료 샘플의 회분 함량을 결정하는 데 사용되는 장비이며, 퍼니스 자체에는 회분 함량이 없습니다. 이 절차는 샘플을 칭량하고, 고온에서 모든 유기 성분을 태우기 위해 퍼니스에 넣은 다음, 재(ash)라고 불리는 남아 있는 무기 잔류물을 칭량하는 과정을 포함합니다. "애싱(ashing)"이라고도 하는 이 과정은 샘플 내의 비가연성 충전제 또는 미네랄 함량을 정량화합니다.
회분 함량 분석은 재료 과학 및 품질 관리에서 사용되는 기본적인 중량 분석 기술입니다. 제어된 고온 산화를 통해 재료의 가연성 유기 부분과 비가연성 무기 부분(회분)을 분리하여 충전재 함량 및 재료 순도에 대한 중요한 척도를 제공합니다.
원리: 무기 잔류물 분리
회분 분석의 핵심 목적은 샘플에 존재하는 무기 재료의 중량 백분율을 측정하는 것입니다. 이는 종종 폴리머 또는 고무의 특성을 수정하거나 비용을 절감하기 위해 첨가되는 충전제입니다.
"회분"이란 무엇입니까?
이 문맥에서 회분(ash)이란 재료가 완전히 연소된 후 남는 무기 잔류물을 의미합니다. 여기에는 유리 섬유, 탄산 칼슘, 활석 또는 실리카와 같은 미네랄 충전제뿐만 아니라 금속 염 및 산화물이 포함될 수 있습니다.
머플로 작동 방식
머플로(muffle furnace)는 최대 1200°C(2192°F)에 이르는 매우 높고 정밀하게 제어되는 온도에 도달할 수 있는 오븐입니다. 이는 유기 폴리머 또는 고무 매트릭스의 완전한 연소를 보장하여 안정적인 무기 회분만 남기는 균일하고 고온의 환경을 제공합니다.
정확한 측정을 위한 단계별 절차
엄격한 절차를 따르는 것은 반복 가능하고 정확한 결과를 얻는 데 중요합니다. 필수 도구는 머플로, 고정밀 분석 저울, 도가니(porcelain crucible), 데시케이터(desiccator)입니다.
1단계: 도가니 준비
샘플을 넣기 전에 도가니를 준비해야 합니다. 깨끗한 빈 도가니를 의도한 테스트 온도(예: 900°C)에서 약 30분 동안 머플로에 넣습니다.
이 단계는 도가니 자체에 남아 있는 잔류 수분이나 오염 물질을 태워 없앱니다. 그 후, 뜨거운 도가니를 데시케이터로 옮겨 대기 중의 수분을 흡수하지 않고 실온으로 냉각시킨 다음, 분석 저울로 정확하게 칭량합니다. 이것이 "빈 도가니 중량"입니다.
2단계: 샘플 준비 및 초기 칭량
재료의 작고 대표적인 부분(일반적으로 1-5그램)을 자릅니다. 이 샘플을 미리 칭량된 도가니에 넣습니다.
분석 저울을 사용하여 도가니와 샘플의 결합된 중량을 기록합니다. 빈 도가니 중량을 빼면 "초기 샘플 중량"을 얻을 수 있습니다.
3단계: 애싱(Ashing) 과정
샘플이 담긴 도가니를 차갑거나 약간 따뜻한 머플로에 넣습니다. 온도를 목표 온도(폴리머의 경우 ASTM D2584와 같이 따르는 특정 표준에 따라 550°C에서 900°C 사이일 수 있음)로 천천히 올립니다.
이 최고 온도에서 샘플을 유지하면 유기 성분의 완전한 연소가 보장됩니다. 기간은 2시간에서 8시간까지 다양하며, 모든 검은색 탄소 찌꺼기가 사라지고 밝은 색의 회분만 남을 때까지 진행됩니다.
4단계: 냉각 및 최종 칭량
애싱이 완료되면 퍼니스를 끄고 도가니를 조심스럽게 꺼내기 전에 상당히 식힙니다. 뜨거운 도가니를 즉시 데시케이터에 넣습니다.
데시케이터에는 건조제가 들어 있으며, 회분 잔류물이 실온으로 냉각되는 동안 수분이 없는 환경을 제공합니다. 이는 많은 회분 잔류물이 흡습성이 있어 공기 중의 수분을 흡수하여 무게가 인위적으로 증가하기 때문에 매우 중요한 단계입니다.
냉각되면 재가 담긴 도가니를 칭량합니다. 이것이 "최종 중량(도가니 + 회분)"입니다.
5단계: 계산
회분 함량 계산은 간단합니다. 먼저, 회분 잔류물의 중량을 결정합니다.
- 회분 중량 = (최종 중량 [도가니 + 회분]) - (빈 도가니 중량)
그런 다음, 초기 샘플 대비 회분 백분율을 계산합니다.
- 회분 함량 (%) = (회분 중량 / 초기 샘플 중량) x 100
피해야 할 일반적인 함정
정확한 회분 분석을 위해서는 몇 가지 일반적인 오류 원인을 피해야 합니다.
불완전 연소
온도가 너무 낮거나 시간이 너무 짧으면 일부 유기 탄소가 남아 잔류물에 검은 반점으로 나타날 수 있습니다. 이는 측정된 회분 함량을 잘못 증가시킵니다. 최종 잔류물이 균일하고 밝은 색인지 확인하십시오.
회분 성분의 휘발
반대로, 온도가 너무 높으면 특정 무기 성분이 분해되거나 휘발될 수 있습니다. 예를 들어, 탄산 칼슘(CaCO₃)은 825°C 이상에서 산화 칼슘(CaO)으로 분해되어 CO₂를 방출하고 질량 손실을 유발할 수 있습니다. 올바른 애싱 온도를 선택하려면 재료의 구성을 아는 것이 중요합니다.
수분 흡수
냉각 시 데시케이터를 사용하지 않는 것은 흔한 실수입니다. 회분 잔류물은 100°C 이하로 냉각되면 즉시 공기 중의 수분을 흡수하기 시작하여 부정확하게 높은 최종 중량을 초래합니다.
안전 위험
머플로를 작동할 때는 항상 내열 장갑과 보안경을 포함한 적절한 개인 보호 장비(PPE)를 착용하십시오. 연소 생성물을 안전하게 배출하기 위해 퍼니스가 환기가 잘 되는 장소나 흄 후드 아래에 위치하는지 확인하십시오.
명확한 목적을 위한 결과 해석
회분 함량 백분율은 단순한 숫자가 아니라 재료 구성 및 품질의 핵심 지표입니다.
- 품질 관리가 주된 초점인 경우: 이 방법을 사용하여 입고되는 원자재 또는 완제품의 충전재 함량이 요구되는 사양과 일치하는지 확인하십시오.
- 재료 개발이 주된 초점인 경우: 회분 함량을 사용하여 새로운 복합재의 물리적 및 기계적 특성에 대한 다양한 충전재 유형 및 부하량의 영향을 정량화하십시오.
- 고장 분석 또는 역설계가 주된 초점인 경우: 회분 백분율을 중요한 데이터 조각으로 사용하여 알려지지 않은 재료를 식별하거나 구성 요소가 예상대로 작동하지 않은 이유를 이해하는 데 도움을 받으십시오.
궁극적으로, 이 기본 테스트를 숙달하는 것은 재료의 실제 구성에 대한 명확하고 신뢰할 수 있는 창을 제공합니다.
요약표:
| 단계 | 주요 조치 | 목적 | 중요 요소 |
|---|---|---|---|
| 1 | 도가니 준비 | 오염 물질 연소, 공차 중량 얻기 | 냉각 시 데시케이터 사용 |
| 2 | 샘플 칭량 | 초기 샘플 질량 기록 (1-5g) | 분석 저울 사용 |
| 3 | 애싱 과정 | 550-900°C에서 유기 재료 연소 | 온도 제어 및 기간 |
| 4 | 최종 칭량 | 무기 잔류물 칭량 | 수분 흡수 방지를 위해 데시케이터에서 냉각 |
| 5 | 계산 | 회분 함량 백분율 결정 | 공식: (회분 중량 / 샘플 중량) × 100 |
재료에 대한 정확한 회분 함량 분석이 필요하십니까? KINTEK은 품질 관리, 재료 개발 및 고장 분석을 위해 정확하고 반복 가능한 결과를 제공하는 고성능 머플로 및 실험실 장비를 전문으로 합니다. 당사의 솔루션은 폴리머, 고무 및 복합재에 대한 완전한 연소, 정밀한 온도 제어 및 안정적인 데이터를 보장합니다. 귀하의 실험실 요구 사항에 맞는 완벽한 퍼니스를 찾고 재료 테스트 역량을 향상시키려면 지금 전문가에게 문의하십시오.
