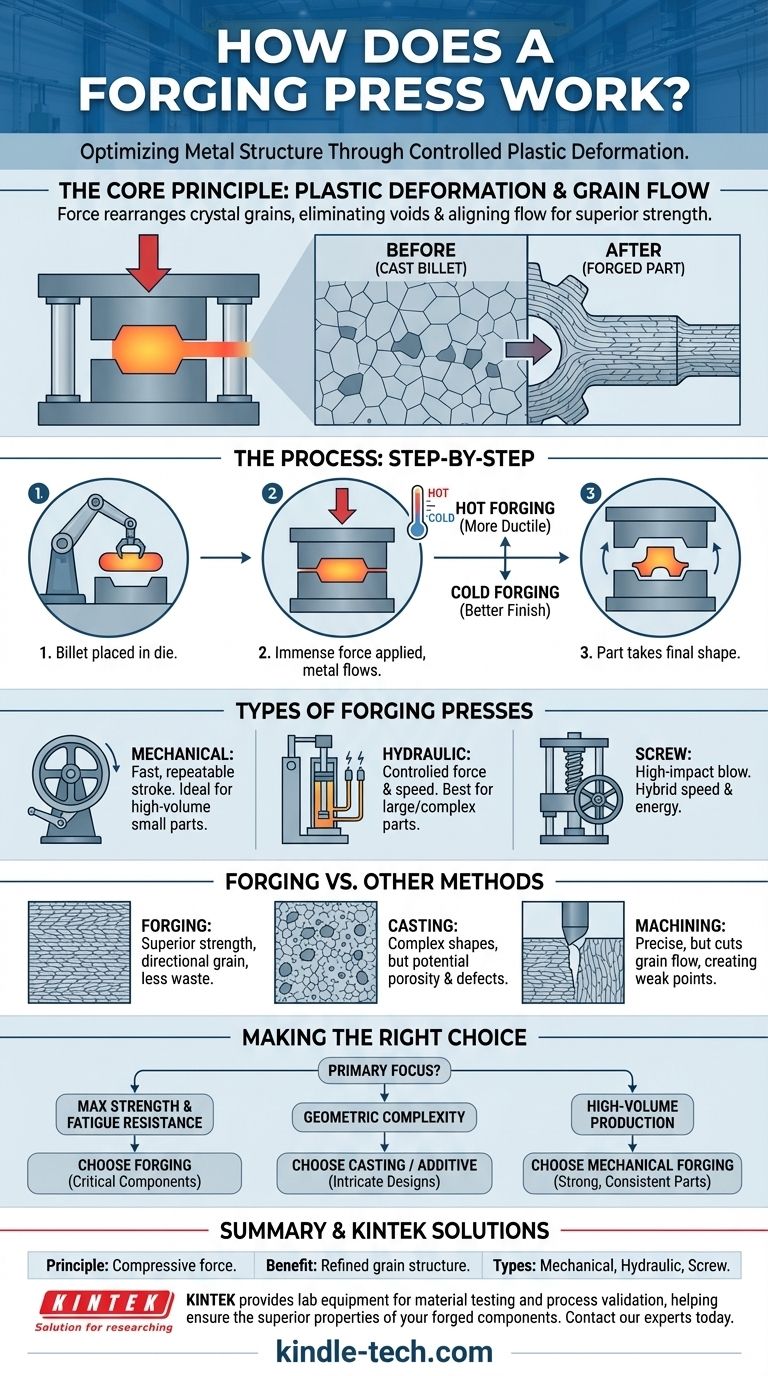

단조 프레스는 어떻게 작동하나요? 뛰어난 강도와 내구성을 위해 금속을 성형하는 방법

핵심적으로, 단조 프레스는 엄청난 압축력을 사용하여 빌렛 또는 잉곳으로 알려진 금속 조각을 두 개의 다이 사이에 놓고 성형합니다. 용융 금속을 사용하는 주조와 달리, 단조는 금속을 고체 상태에서 소성 변형시킵니다. 이 통제된 압력과 변형 과정은 금속이 다이 캐비티의 모양에 맞게 형성되도록 강제합니다.

단조 프레스의 진정한 가치는 금속을 성형하는 것뿐만 아니라 근본적으로 개선하는 데 있습니다. 이 과정은 재료의 내부 입자 구조를 정제하여 부품의 최종 모양과 일치시키며, 이는 비할 데 없는 강도, 인성 및 피로 저항성을 가져옵니다.

핵심 원리: 제어된 소성 변형

소성 변형이란 무엇인가요?

소성 변형은 가해진 힘에 반응하여 고체 물체의 모양이 영구적으로 변하는 것입니다. 반죽을 주무르는 것을 상상해 보세요. 녹이는 것이 아니라 재료를 움직여 모양을 바꾸는 것입니다.

단조는 미세한 수준에서 금속에 동일한 작업을 수행합니다. 엄청난 압력은 금속의 결정 입자를 변형시키고 늘어나게 하여 내부 공극을 제거하고 입자 흐름을 부품의 윤곽과 일치시킵니다.

다이의 역할

다이는 단조 작업의 핵심입니다. 일반적으로 두 부분으로 된 금형으로, 고정된 하부 다이와 프레스의 움직이는 램에 부착된 상부 다이로 구성됩니다.

빌렛은 하부 다이에 놓이고, 프레스 작동으로 상부 다이가 엄청난 힘으로 내려옵니다. 갈 곳이 없는 금속은 다이의 캐비티를 채우며 최종 모양을 갖게 됩니다.

고온, 온간 또는 냉간 단조

빌렛의 온도는 중요한 변수입니다.

고온 단조: 대부분의 단조는 고온(재료의 재결정점 이상)에서 수행됩니다. 열은 금속을 훨씬 더 연성으로 만들고 더 적은 힘으로 쉽게 성형할 수 있게 합니다.
냉간 단조: 상온 또는 상온 근처에서 수행되는 이 공정은 훨씬 더 높은 힘을 필요로 하지만, 우수한 표면 마감과 치수 정확도를 가진 부품을 생산하며, 종종 2차 가공이 필요하지 않습니다.

단조 프레스의 종류: 힘의 비교

압축력을 생성하는 데 사용되는 방법은 프레스의 유형과 이상적인 적용 분야를 정의합니다.

기계식 프레스

기계식 프레스는 모터 구동 플라이휠을 사용하여 에너지를 저장하고, 이 에너지는 크랭크 또는 편심 샤프트 메커니즘을 통해 램으로 전달됩니다. 미리 설정된 연속 스트로크가 특징입니다.

이러한 설계는 매우 빠르고 반복 가능하여 자동차 부품 및 수공구와 같은 중소형 부품의 대량 생산에 이상적입니다.

유압 프레스

유압 프레스는 유압유와 피스톤을 사용하여 램을 움직입니다. 힘은 유체를 가압하는 펌프에 의해 생성됩니다.

주요 장점은 완전한 제어입니다. 스트로크 중 어느 지점에서든 힘과 속도를 변경할 수 있습니다. 램의 위치에 관계없이 일정한 힘을 전달하므로 매우 큰 부품(항공우주 구조물과 같은)이나 금속이 깊은 다이 캐비티로 천천히 흘러 들어가야 하는 복잡한 모양에 완벽합니다.

스크류 프레스

스크류 프레스는 하이브리드 접근 방식을 제공합니다. 모터가 큰 플라이휠을 가속하고, 이 플라이휠이 수직 스크류를 구동하여 램을 아래로 밀어냅니다. 플라이휠의 에너지는 단일의 강력한 충격으로 전달됩니다.

이는 기계식 프레스의 속도와 해머의 에너지 기반 단조를 결합하여 정밀도와 힘이 모두 필요한 다양한 부품에 다용도로 사용할 수 있습니다.

장단점 이해: 단조 대 다른 방법

단조 대 주조

주조는 용융 금속을 주형에 붓는 것을 포함합니다. 복잡한 모양에 탁월하지만, 냉각 과정에서 무작위적인 입자 구조, 다공성 및 내부 결함이 발생할 수 있습니다.

단조의 정제되고 방향성 있는 입자 구조는 응력과 충격 하에서 기계적으로 더 강하고 신뢰할 수 있는 부품을 생산합니다. 단점은 종종 더 높은 공구(다이) 비용과 기하학적 복잡성에 대한 일부 제한입니다.

단조 대 가공

가공은 더 큰 블록에서 재료를 절단하여 부품을 만듭니다(절삭 가공). 이 과정은 금속의 고유한 입자 흐름을 절단하여 잠재적으로 약점을 생성할 수 있습니다.

단조는 재료를 제자리로 이동시켜 입자 흐름을 보존하고 향상시키는 "니어 넷 셰이프" 공정입니다. 이는 더 강한 부품을 만들 뿐만 아니라 재료 낭비를 크게 줄입니다.

단조의 한계

단조의 주요 한계는 경화된 강철 다이를 만드는 데 드는 높은 초기 비용과 언더컷 또는 내부 통로가 있는 매우 복잡한 모양을 생산하기 어렵다는 점입니다. 이러한 이유로 단조는 공구 비용을 많은 부품에 분산시킬 수 있는 중대량 생산에 가장 비용 효율적입니다.

올바른 제조 방식 선택

공정 선택은 전적으로 부품의 최종 적용 분야와 필요한 성능에 따라 달라집니다.

최대 강도 및 피로 저항성에 중점을 둔다면: 단조는 엔진 크랭크축, 항공기 착륙 장치 또는 고압 밸브와 같이 실패해서는 안 되는 중요한 구성 요소에 탁월한 선택입니다.
소량 또는 프로토타입 생산에 중점을 둔다면: 단조의 높은 다이 비용은 단일 또는 소량 부품에 대해 CNC 가공 또는 주조를 더 경제적으로 만듭니다.
기하학적 복잡성에 중점을 둔다면: 주조 또는 적층 제조(3D 프린팅)는 단일 작업으로 단조하기 불가능한 복잡한 디자인을 구현할 수 있습니다.
강하고 일관된 부품의 대량 생산에 중점을 둔다면: 기계식 프레스 단조는 강도, 속도 및 비용 효율성의 탁월한 균형을 제공합니다.

단조 프레스가 어떻게 작동하는지 이해하는 것은 부품의 모양을 바꾸는 것뿐만 아니라 성능을 위해 그 구조 자체를 최적화하는 것임을 이해하는 것입니다.

요약표:

측면	주요 세부 사항
핵심 원리	엄청난 압축력을 이용한 고체 금속의 소성 변형.
주요 이점	내부 입자 구조를 정제하여 부품 모양과 일치시켜 우수한 기계적 특성 제공.
일반적인 유형	기계식 프레스(빠르고 반복 가능), 유압 프레스(제어된 힘), 스크류 프레스(고충격).
일반적인 적용 분야	자동차 부품, 항공우주 구조물, 수공구, 고압 밸브.
