본질적으로, RF 마그네트론 스퍼터링은 초박막을 생성하는 데 사용되는 정교한 진공 증착 기술입니다. 이는 무선 주파수(RF) 전기장을 사용하여 아르곤과 같은 불활성 기체로부터 플라즈마를 생성함으로써 작동합니다. 강력한 자석이 이 플라즈마를 타겟이라고 불리는 소스 재료 근처에 가두어, 에너지를 얻은 아르곤 이온이 타겟을 폭격하여 원자를 방출하게 하고, 이 원자들이 근처의 물체, 즉 기판에 코팅됩니다.
핵심적인 통찰은 RF 스퍼터링이 기본적인 문제, 즉 더 간단한 DC 스퍼터링으로는 비전도성 재료를 증착할 수 없다는 문제를 해결한다는 것입니다. 전기장을 빠르게 교번함으로써 절연 타겟 위의 전하 축적을 방지하여, 사실상 모든 재료로부터 첨단 코팅을 만드는 데 독특하게 다재다능한 도구가 됩니다.

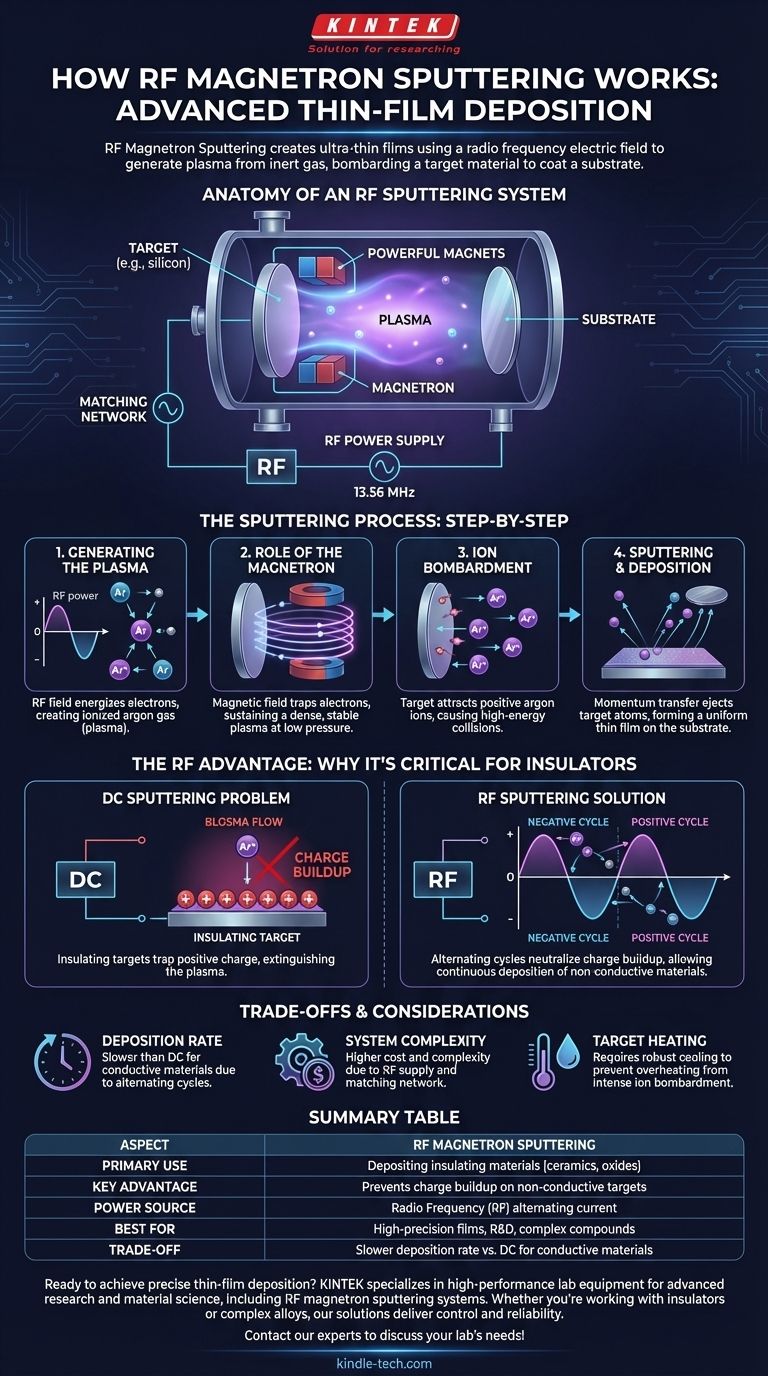

RF 스퍼터링 시스템의 구조
공정을 이해하려면 먼저 고진공 챔버 내에서 함께 작동하는 주요 구성 요소를 이해해야 합니다. 이 제어된 환경은 오염을 방지하고 스퍼터링된 원자가 자유롭게 이동할 수 있도록 하는 데 중요합니다.
타겟과 기판
타겟(Target)은 박막으로 증착하고자 하는 재료로 만들어진 원판 또는 잉곳입니다. 기판(Substrate)은 코팅하려는 물체로, 실리콘 웨이퍼, 유리 슬라이드 또는 의료용 임플란트 등이 될 수 있습니다.
불활성 기체
불활성 기체, 거의 항상 아르곤(Argon)이 매우 낮은 압력으로 챔버에 주입됩니다. 이 기체는 타겟 재료와 반응하지 않으며, 공정을 구동하는 플라즈마를 생성하기 위해 이온화되는 것이 유일한 목적입니다.
RF 전원 공급 장치
일정한 음극 전압(DC) 대신, RF 전원 공급 장치는 타겟에 고주파 교류 전압(일반적으로 13.56MHz)을 인가합니다. 이 교류 전기장이 전체 공정의 핵심입니다.
마그네트론
일련의 강력한 영구 자석이 타겟 뒤에 배치됩니다. 이 어셈블리가 이름의 "마그네트론" 부분이며, 자기장은 시스템의 효율성을 높이는 데 중요한 역할을 합니다.
스퍼터링 공정, 단계별 설명
이러한 구성 요소들은 원자 하나하나를 쌓아 막을 형성하기 위해 정밀한 순서로 작동합니다.
1단계: 플라즈마 생성
RF 전원 공급 장치는 전기장을 진동시켜 저압 아르곤 가스 내의 자유 전자에 에너지를 공급합니다. 이 고에너지 전자는 중성 아르곤 원자와 충돌하여 전자를 떼어내고 양전하를 띤 아르곤 이온(Ar+)과 더 많은 자유 전자를 생성합니다. 이 이온화된 기체가 바로 플라즈마입니다.
2단계: 마그네트론의 역할
마그네트론의 자기장은 매우 이동성이 높은 전자를 가두어 타겟 표면 바로 앞에서 나선형 경로를 따르도록 강제합니다. 이는 전자가 아르곤 원자와 충돌하여 이온화할 확률을 크게 높여, 매우 낮은 압력에서도 밀도가 높고 안정적인 플라즈마를 유지하게 합니다.
3단계: 이온 폭격
타겟은 음극(cathode) 역할을 합니다. RF 사이클의 음극 부분 동안, 타겟은 강한 음의 바이어스를 띠게 되어 플라즈마에서 양전하를 띤 아르곤 이온을 끌어당깁니다. 이 이온들은 가속되어 엄청난 운동 에너지를 가지고 타겟 표면에 충돌합니다.
4단계: 스퍼터링 및 증착
폭격하는 이온의 에너지가 충분히 높으면, 운동량을 타겟의 원자에 전달하여 진공 챔버로 방출시킵니다. 이 방출 과정을 스퍼터링(sputtering)이라고 합니다. 이 스퍼터링된 원자들은 직선으로 이동하여 기판에 부딪힐 때까지 이동하며, 점차 쌓여 균일한 박막을 형성합니다.
무선 주파수가 결정적인 구성 요소인 이유
RF 전력의 사용은 임의적인 선택이 아닙니다. 이는 더 간단한 스퍼터링 방법의 주요 한계에 대한 직접적인 해결책입니다.
절연체 스퍼터링의 문제점
세라믹이나 산화물과 같은 절연체(유전체) 재료를 직류(DC) 전원 공급 장치를 사용하여 스퍼터링하려고 하면 공정이 빠르게 실패합니다. 양전하를 띤 아르곤 이온의 폭격이 비전도성 타겟에 의해 중화될 수 없어, 표면에 양전하가 축적됩니다. 이 "표면 충전"은 결국 들어오는 아르곤 이온을 밀어내어 플라즈마를 소멸시키고 공정을 완전히 중단시킵니다.
RF 해결책: 교번 주기
RF 전원 공급 장치는 타겟의 전압을 초당 수백만 번 교번함으로써 이 문제를 훌륭하게 해결합니다.
- 음극 주기: 타겟은 음의 바이어스를 띠어 위에서 설명한 대로 스퍼터링을 위해 아르곤 이온을 끌어당깁니다. 이것이 사이클의 생산적인 부분입니다.
- 양극 주기: 짧은 순간 동안 타겟은 양의 바이어스를 띠게 됩니다. 이제 이전 주기 동안 축적된 양전하를 효과적으로 중화시키는 플라즈마의 고이동성 전자를 끌어당깁니다.
이러한 빠른 진동은 타겟의 전하를 정화하여 절연 재료의 스퍼터링이 지속적으로 진행될 수 있도록 합니다.
상충 관계 이해하기
강력하지만, RF 마그네트론 스퍼터링이 항상 최적의 선택인 것은 아닙니다. 성능과 복잡성에서 명확한 상충 관계가 수반됩니다.
증착 속도
순수 금속과 같은 전도성 재료의 경우, RF 스퍼터링은 일반적으로 DC 마그네트론 스퍼터링보다 느립니다. 짧은 양극 주기는 절연체에는 필요하지만, 생산적인 스퍼터링이 잠시 중단되는 것을 의미합니다.
시스템 복잡성 및 비용
RF 시스템은 본질적으로 더 복잡합니다. 효율적으로 플라즈마에 전력을 전달하기 위해 값비싼 RF 전원 공급 장치와 임피던스 매칭 네트워크가 필요합니다. 이로 인해 DC 시스템보다 구매 및 유지 보수 비용이 더 많이 듭니다.
타겟 가열
강렬한 이온 폭격은 타겟에 상당한 양의 열을 발생시킵니다. 이는 특히 열전도율이 낮은 재료의 경우 타겟이 과열되거나 녹거나 균열이 생기는 것을 방지하기 위해 강력한 수냉 시스템을 필요로 합니다.
목표에 맞는 올바른 선택하기
올바른 스퍼터링 기술을 선택하는 것은 증착하려는 재료와 프로젝트의 우선순위에 전적으로 달려 있습니다.
- 주요 초점이 전도성 재료(순수 금속 등) 증착인 경우: DC 마그네트론 스퍼터링이 종종 더 빠르고, 간단하며, 비용 효율적입니다.
- 주요 초점이 절연 재료(세라믹, 산화물, 질화물 등) 증착인 경우: RF 마그네트론 스퍼터링은 표면 충전 문제를 극복하기 위한 필수적이고 올바른 선택입니다.
- 주요 초점이 높은 정밀도로 복잡한 합금 또는 화합물 증착인 경우: RF 스퍼터링은 박막 품질과 조성에 대한 뛰어난 제어력을 제공하므로 첨단 연구 개발을 위한 선호되는 방법입니다.
이러한 핵심 원리를 이해함으로써, 첨단 박막 재료를 엔지니어링하는 데 필요한 정확한 도구를 자신 있게 선택할 수 있습니다.
요약표:
| 측면 | RF 마그네트론 스퍼터링 |
|---|---|
| 주요 용도 | 절연 재료(세라믹, 산화물) 증착 |
| 핵심 장점 | 비전도성 타겟 위의 전하 축적 방지 |
| 전원 | 무선 주파수(RF) 교류 |
| 최적의 용도 | 고정밀 박막, R&D, 복합 화합물 |
| 상충 관계 | 전도성 재료의 경우 DC 대비 느린 증착 속도 |
실험실에서 정밀한 박막 증착을 달성할 준비가 되셨습니까? KINTEK은 첨단 연구 및 재료 과학을 위해 설계된 RF 마그네트론 스퍼터링 시스템을 포함하여 고성능 실험실 장비를 전문으로 합니다. 절연 세라믹, 복합 합금 또는 우수한 박막 품질이 필요한 경우, 당사의 솔루션은 프로젝트가 요구하는 제어력과 신뢰성을 제공합니다. 귀하의 실험실 특정 요구 사항을 지원하는 방법에 대해 논의하려면 오늘 전문가에게 문의하십시오!
