간단히 말해, 회분 함량 결정은 시료의 무게를 측정하고, 머플로에서 고온으로 가열하여 모든 유기물을 완전히 태운 다음, 남은 무기 잔류물의 무게를 측정하는 과정을 포함합니다. 이 간단한 "강열 감량" 과정은 재료 내 비가연성 미네랄 함량을 정량화하는 기본적인 방법입니다.
핵심 원리는 중량 분석입니다. 고온 연소 중 손실된 질량을 신중하게 측정함으로써, 남아있는 무기질, 비가연성 물질(회분)의 비율을 정확하게 계산할 수 있습니다. 정확도는 완전한 연소와 냉각 중 수분 오염 방지에 달려 있습니다.
원리: 회분이란 무엇인가?
회분 함량 분석은 열중량 분석(thermogravimetric analysis) 또는 더 간단히 "강열 감량(loss-on-ignition)"으로 알려진 간단한 개념을 기반으로 합니다.
"회분"의 정의
회분은 시료가 완전히 연소된 후 남는 무기 잔류물입니다. 이는 분석에 사용되는 고온에서 연소되지 않는 산화물, 규산염 및 인산염과 같은 광물 성분으로 구성됩니다.
연소 과정
시료가 머플로에서 일반적으로 550°C에서 900°C 사이의 온도로 가열되면, 모든 유기 성분(탄소 기반 화합물)은 산소와 반응하여 이산화탄소 및 수증기와 같은 기체 생성물로 전환됩니다. 이 기체는 배출되고 안정적인 무기 미네랄만 남게 됩니다.

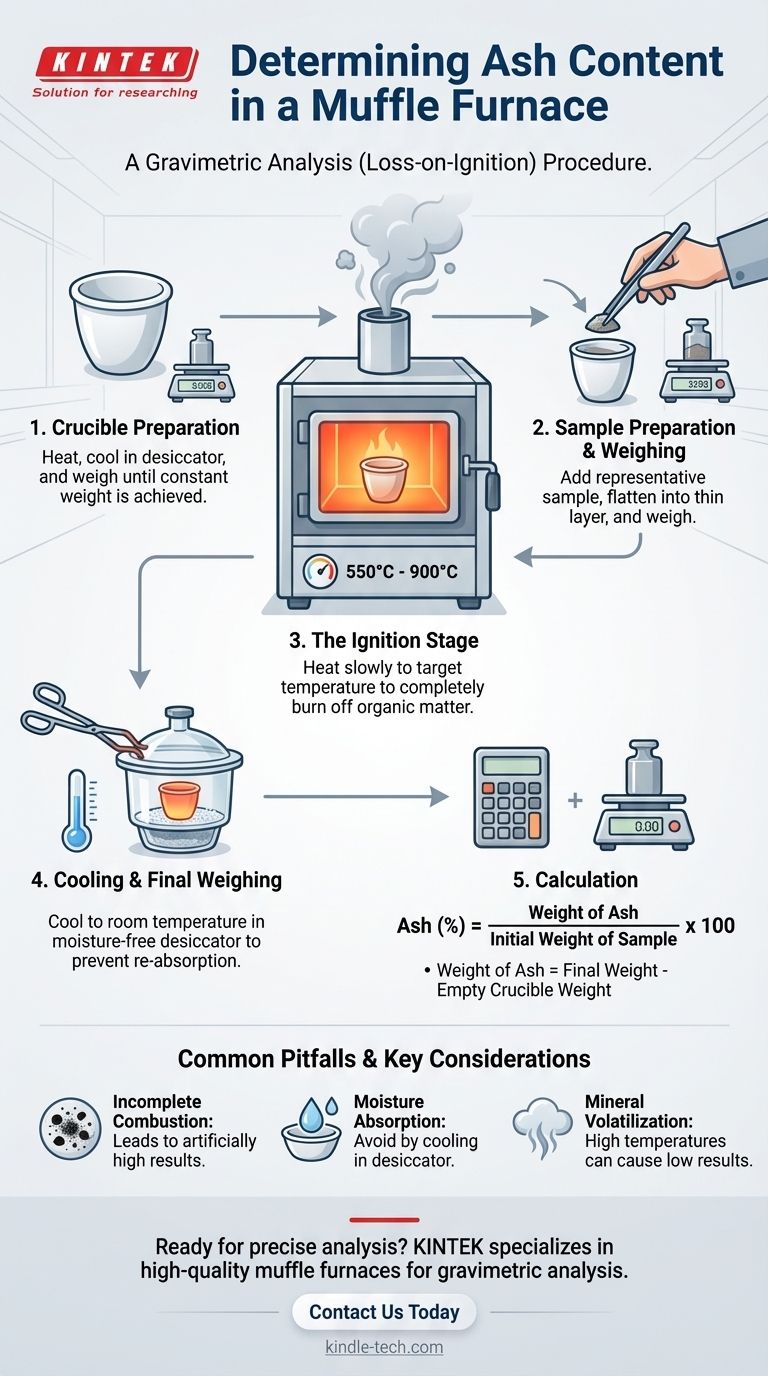

회화(Ashing)를 위한 단계별 절차
신뢰할 수 있는 회분 함량 결정은 정밀하고 반복 가능한 절차를 따릅니다. 각 단계는 변수를 제거하고 정확한 최종 측정을 보장하도록 설계되었습니다.
1. 도가니 준비
시료를 넣기 전에 용기 자체를 준비해야 합니다. 빈 도자기 또는 백금 도가니를 시험 온도(예: 900°C)에서 약 1시간 동안 머플로에서 가열합니다.
그런 다음 집게로 꺼내 데시케이터에 넣어 실온으로 식힌 후 정확하게 무게를 측정합니다. 이 과정은 도가니가 항량에 도달할 때까지 반복되어 수분이나 잔류물이 제거되었는지 확인합니다.
2. 시료 준비 및 초기 무게 측정
재료의 대표적인 부분을 미리 무게를 측정한 도가니에 넣습니다. 고분자 또는 고무와 같은 고체의 경우, 시료는 얇은 층으로 평평하게 펴야 합니다. 이는 표면적을 최대화하고 균일하고 완전한 연소를 보장합니다.
시료가 담긴 도가니의 무게를 다시 측정합니다. 초기 시료 무게는 빈 도가니의 항량을 빼서 계산됩니다.
3. 점화 단계
시료가 담긴 도가니를 차갑거나 약간 따뜻한 머플로에 넣습니다. 그런 다음 로는 시료가 튀어 질량을 잃는 것을 방지하기 위해 목표 온도까지 천천히 상승하도록 프로그램됩니다.
시료는 이 최고 온도(예: 900°C)에서 모든 검은색 탄소질 물질이 사라지고 밝은 색의 회분이 남을 때까지 몇 시간 동안 "회화"됩니다.
4. 냉각 및 최종 무게 측정
긴 집게를 사용하고 내열 장갑을 착용한 채 뜨거운 도가니를 로에서 조심스럽게 꺼내 즉시 데시케이터 안에 넣습니다.
데시케이터는 건조제가 들어있는 밀폐 용기로, 습기 없는 환경을 제공합니다. 뜨거운 회분은 흡습성이 있어 냉각되면서 대기 중 수분을 흡수하여 인위적으로 무게를 증가시킬 수 있으므로 이는 매우 중요합니다.
도가니가 완전히 실온으로 식으면 마지막으로 한 번 더 무게를 측정합니다.
5. 계산
회분 백분율은 간단한 공식을 사용하여 계산됩니다.
회분 (%) = (회분 무게 / 시료 초기 무게) x 100
여기서:
- 회분 무게 = (도가니 + 회분 무게) - (빈 도가니 무게)
- 시료 초기 무게 = (도가니 + 시료 무게) - (빈 도가니 무게)
일반적인 함정과 주요 고려 사항
절차는 간단하지만, 여러 요인이 결과의 정확성을 저해할 수 있습니다. 이러한 문제에 대한 인식은 숙련된 기술자의 특징입니다.
불완전 연소
시료가 너무 두껍거나 회화 시간이 너무 짧으면 일부 유기 물질이 완전히 연소되지 않을 수 있습니다. 이로 인해 회분과 섞인 탄소 잔류물(검은 반점으로 보임)이 남아 인위적으로 높은 회분 함량 수치를 초래합니다.
수분 흡수
냉각을 위해 데시케이터를 사용하지 않는 것이 가장 흔한 오류입니다. 따뜻한 도가니는 대류를 생성하고, 회분 자체는 공기 중의 수분을 쉽게 흡수하여 최종 무게를 인위적으로 높입니다. 항상 데시케이터 안에서 주변 온도로 식히십시오.
미네랄 휘발
일부 무기 염은 매우 높은 온도에서 휘발되어 증발할 수 있습니다. 회화 온도가 시료 내 특정 미네랄에 비해 너무 높으면 일부 회분을 잃을 수 있어 인위적으로 낮은 결과를 초래합니다. 이것이 표준화된 방법(ASTM 등)이 다른 재료에 대해 정밀한 온도를 지정하는 이유입니다.
안전 및 장비 관리
항상 집게로 뜨거운 도가니를 다루고 내열 장갑 및 보안경을 포함한 적절한 개인 보호 장비(PPE)를 착용하십시오. 분석이 완료된 후에는 로의 전원 공급 장치가 꺼져 있는지 확인하고 제조업체 지침에 따라 장비를 유지 관리하십시오.
귀하의 목표에 적용
귀하의 특정 목표에 따라 프로세스의 어떤 부분을 강조할지 결정됩니다.
- 주요 초점이 일상적인 품질 관리인 경우: 일관성이 가장 중요합니다. 검증된 표준 작업 절차(SOP)를 엄격히 따르고, 항량 도가니 무게를 달성하고 모든 테스트에 동일한 회화 시간과 온도를 사용하는 데 세심한 주의를 기울이십시오.
- 주요 초점이 재료 특성 분석 또는 R&D인 경우: 방법의 한계를 이해하는 것이 중요합니다. 결과가 특정 구성이 아닌 총 무기 충전재를 나타낸다는 점을 인지하고, 선택한 온도에서 미네랄 휘발 가능성을 고려하십시오.
- 주요 초점이 문제 해결 또는 고장 분석인 경우: 예상 회분 함량과의 편차를 찾으십시오. 비정상적으로 높은 값은 불완전 연소 또는 오염을 나타낼 수 있으며, 낮은 값은 잘못된 재료 배합을 나타낼 수 있습니다.
이 절차를 마스터함으로써 재료의 기본 구성에 대한 명확하고 신뢰할 수 있는 통찰력을 얻을 수 있습니다.
요약표:
| 주요 단계 | 목적 | 중요 고려 사항 |
|---|---|---|
| 도가니 준비 | 항량 달성 | 수분 및 잔류물 제거를 위한 예열 |
| 시료 무게 측정 | 초기 질량 측정 | 균일한 연소를 위해 시료를 평평하게 펴기 |
| 점화 | 유기물 연소 | 튀는 것을 방지하기 위해 온도 상승 제어 |
| 냉각 | 수분 흡수 방지 | 흡습성 회분을 위해 데시케이터 사용 |
| 최종 무게 측정 | 회분 백분율 계산 | 완전히 실온으로 냉각되었는지 확인 |
귀하의 실험실에서 정밀한 회분 함량 분석을 달성할 준비가 되셨습니까?
KINTEK은 정확한 중량 분석을 위해 설계된 고품질 머플로 및 실험실 장비를 전문으로 합니다. 당사의 솔루션은 품질 관리, R&D 또는 재료 특성 분석 요구 사항에 대해 완전한 연소, 균일한 가열 및 신뢰할 수 있는 결과를 보장합니다.
귀하의 응용 분야에 완벽한 로를 찾고 분석 기능을 향상시키려면 지금 문의하십시오.
