본질적으로 머플로는 독립형 고온 오븐입니다. 그 구조는 머플이라고 불리는 중앙의 단열 챔버로 구성되어 있으며, 이 챔버는 외부 전기 발열체에 의해 가열됩니다. 이는 정밀한 온도 제어 시스템에 의해 관리되며 보호용 외부 케이스 내에 수용됩니다.
머플로의 특징적인 점은 간접 가열이라는 설계 원리입니다. "머플" 챔버는 시료를 발열체로부터 격리하여 복사 및 대류에 의해 균일하게 가열되도록 하며, 열원으로부터 발생하는 오염 물질이 없도록 합니다.

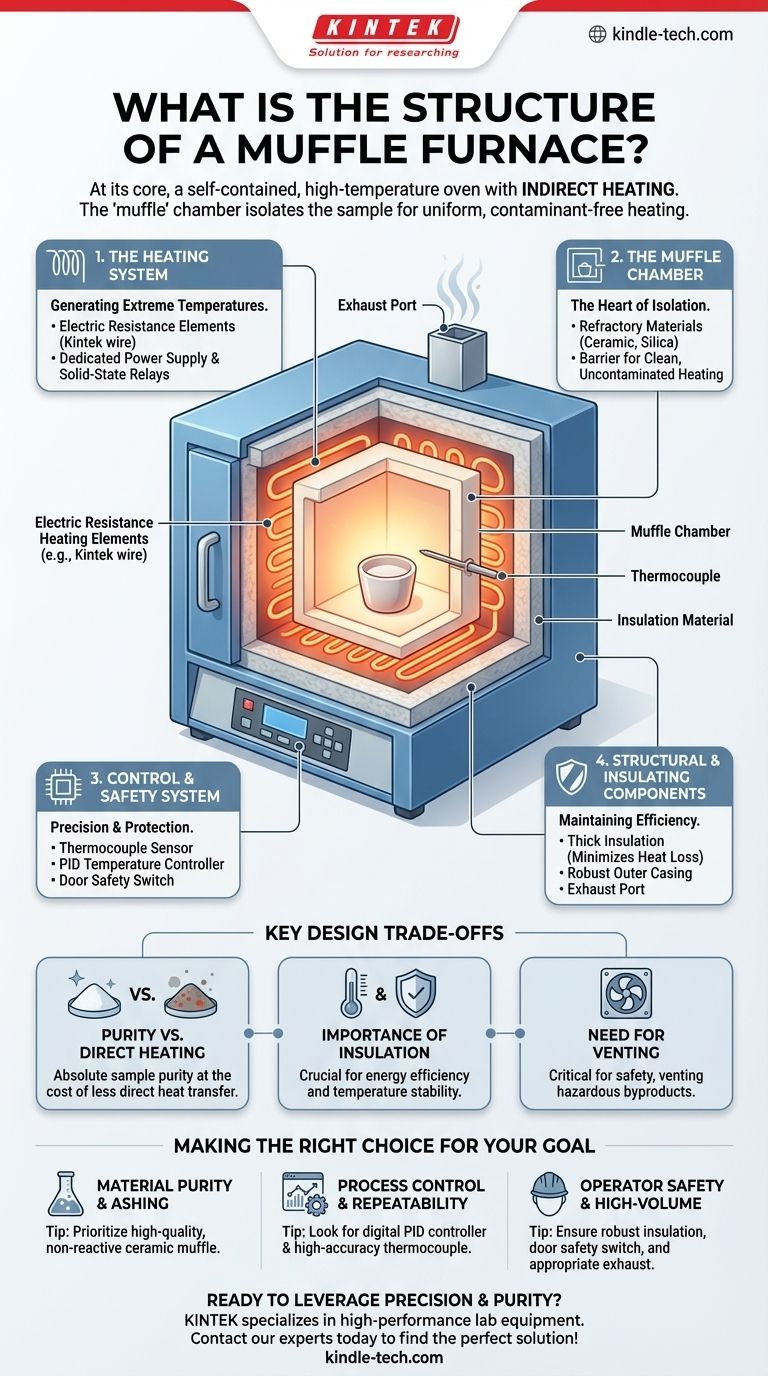

머플로의 구조: 기능별 분석
각 구성 요소가 로의 작동에 어떻게 기여하는지 이해하는 것이 로의 기능을 파악하는 열쇠입니다. 구조는 협력하여 작동하는 네 가지 주요 시스템으로 나눌 수 있습니다.
가열 시스템: 극한의 온도 생성
가열 시스템은 로의 동력원으로, 재(灰) 분석, 열처리 및 재료 연구와 같은 공정에 필요한 고온을 생성하는 역할을 합니다.
주로 전기 저항 발열체로 구성됩니다. 이 발열체는 종종 철-크롬-알루미늄(예: Kintek 와이어)과 같은 내구성이 뛰어난 합금으로 만들어져 반복적인 극한 온도 변화를 견딜 수 있습니다. 종종 솔리드 스테이트 릴레이에 의해 관리되는 전용 전원 공급 장치가 이 발열체에 필요한 전압을 공급합니다.
머플 챔버: 격리의 핵심
이것이 로에 이름과 고유한 기능을 부여하는 구성 요소입니다. 머플은 시료를 놓는 내부 챔버입니다.
이 챔버는 고온 내화 재료, 예를 들어 고밀도 세라믹, 실리카 또는 알루미늄 섬유로 만들어집니다. 그 중요한 역할은 시료와 발열체의 직접적인 접촉을 분리하는 장벽 역할을 하는 것입니다. 이러한 분리가 깨끗하고 오염되지 않은 가열을 보장하는 요소입니다.
제어 및 안전 시스템: 정밀도와 보호
이 시스템은 로의 두뇌 역할을 하며 정확한 온도와 안전한 작동을 보장합니다. 센서, 컨트롤러 및 안전 인터록으로 구성됩니다.
열전대는 온도 센서 역할을 하며 챔버 내부로 확장되어 내부 온도를 정확하게 측정합니다. 이 데이터는 온도 컨트롤러(종종 정교한 마이크로프로세서 기반 PID(비례-적분-미분) 조절기)로 전송되어 발열체를 켜고 끄면서 설정 온도를 정밀하게 유지합니다. 안전을 위해 대부분의 최신 로에는 문이 열릴 때 발열체에 대한 전원을 자동으로 차단하는 도어 안전 스위치가 포함되어 있습니다.
구조 및 단열 구성 요소: 효율성 유지
이러한 구성 요소는 전체 시스템에 대한 물리적 구조, 열 효율 및 안전을 제공합니다. 로는 열 손실을 최소화하고 챔버 내 온도 균일성을 개선하며 외부를 만져도 안전한 온도를 유지하기 위해 두꺼운 단열재로 감싸여 있습니다.
이 전체 조립품은 일반적으로 분체 도장된 강철 또는 알루미늄으로 만들어진 견고한 외부 케이스 내에 수용되어 구조적 무결성과 보호 기능을 제공합니다. 많은 로에는 가열 공정 중에 발생하는 가스 및 증기를 안전하게 배출하기 위한 배기구 또는 방출 구멍도 있습니다.
핵심 설계 절충 사항 이해하기
머플로의 구조는 성능, 안전 및 비용의 균형을 맞추기 위한 의도적인 노력입니다. 그 설계는 더 단순한 오븐에서 발생하는 문제를 직접적으로 다룹니다.
순도 대 직접 가열
주요 절충 사항은 순도를 위해 효율성을 희생하는 것입니다. 노출된 발열체가 있는 단순한 오븐은 더 빨리 가열될 수 있지만, 시료는 직접적이고 잠재적으로 불균일한 복사와 발열체로부터의 오염 물질에 노출됩니다. 머플 설계는 약간 덜 직접적인 열 전달 경로의 비용을 감수하고 절대적인 시료 순도를 보장합니다.
단열의 중요성
고품질 단열재는 매우 중요합니다. 이는 열이 빠져나가는 것을 방지하여 로를 에너지 효율적으로 만들 뿐만 아니라 챔버 내의 온도 안정성과 균일성을 보장합니다. 덜 효과적인 단열재는 더 높은 운영 비용과 덜 신뢰할 수 있는 실험 결과로 이어집니다.
환기의 필요성
챔버는 격리되어 있지만 시료 내부의 화학 공정은 여전히 가스나 증기를 방출할 수 있습니다. 통합된 배기 시스템은 부가적인 것이 아니라, 재 분석 또는 화학 분해와 같은 응용 분야에서는 압력 축적을 방지하고 잠재적으로 위험한 부산물을 배출하기 위한 중요한 안전 기능입니다.
목표에 맞는 올바른 선택하기
머플로의 특정 구조는 주요 응용 분야와 일치해야 합니다.
- 시료 순도 및 재 분석에 중점을 두는 경우: 오염 제로를 보장하기 위해 고품질의 비반응성 세라믹 또는 실리카 머플 챔버가 있는 로를 우선적으로 고려하십시오.
- 공정 제어 및 반복성에 중점을 두는 경우: 정밀한 온도 관리를 위해 디지털 PID 컨트롤러와 고정밀 열전대가 있는 로를 찾으십시오.
- 작업자 안전 및 대량 사용에 중점을 두는 경우: 로에 견고한 단열재, 신뢰할 수 있는 도어 안전 스위치 및 특정 공정에 적합한 배기 시스템이 있는지 확인하십시오.
각 구조 구성 요소의 기능을 이해함으로써 특정 기술적 목표를 위해 머플로의 고유한 기능을 효과적으로 활용할 수 있습니다.
요약표:
| 구성 요소 | 주요 기능 | 핵심 특징 |
|---|---|---|
| 가열 시스템 | 고온 생성 | 전기 저항 발열체(예: Kintek 와이어) |
| 머플 챔버 | 순도를 위해 시료 격리 | 내화 재료(세라믹, 실리카) |
| 제어 및 안전 시스템 | 온도 및 안전 관리 | PID 컨트롤러, 열전대, 도어 안전 스위치 |
| 구조 및 단열 | 효율성 및 안전 제공 | 두꺼운 단열재, 강철 케이스, 배기구 |
