스퍼터 증착은 실리콘 웨이퍼와 같은 기판에 재료의 박막을 증착하는 데 사용되는 물리적 기상 증착(PVD) 기술입니다.이 공정에는 진공 챔버에서 일반적으로 아르곤과 같은 불활성 기체에서 나오는 고에너지 이온으로 대상 물질에 충격을 가하는 과정이 포함됩니다.이러한 이온은 대상에서 원자를 제거한 다음 가스를 통해 이동하여 기판 위에 증착되어 얇고 균일한 필름을 형성합니다.이 방법은 두께와 구성을 정밀하게 제어하여 고품질의 밀착성 필름을 생산할 수 있기 때문에 반도체, 광학 및 코팅과 같은 산업에서 널리 사용됩니다.
핵심 포인트 설명:
-
스퍼터 증착 소개:
- 스퍼터 증착은 기판 위에 박막을 만드는 데 사용되는 물리적 기상 증착(PVD)의 일종입니다.
- 고에너지 이온의 충격으로 인해 고체 대상 물질에서 원자가 방출되는 비열적 공정입니다.
-
스퍼터 증착 시스템의 구성 요소:
- 대상 재료:원자가 방출되는 원천 물질입니다.일반적으로 순수한 금속 또는 화합물입니다.
- 기판:실리콘 웨이퍼 또는 유리와 같이 방출된 원자가 증착되는 표면입니다.
- 진공 챔버:공정이 진행되는 제어된 환경으로 오염을 최소화하고 정밀한 증착을 보장합니다.
- 불활성 가스(아르곤):목표 물질에 폭격을 가하는 플라즈마를 생성하는 데 사용됩니다.
- 음극 및 양극:타겟은 음전하를 띤 음극에 연결되고 기판은 양전하를 띤 양극에 연결되어 증착 공정을 용이하게 합니다.
-

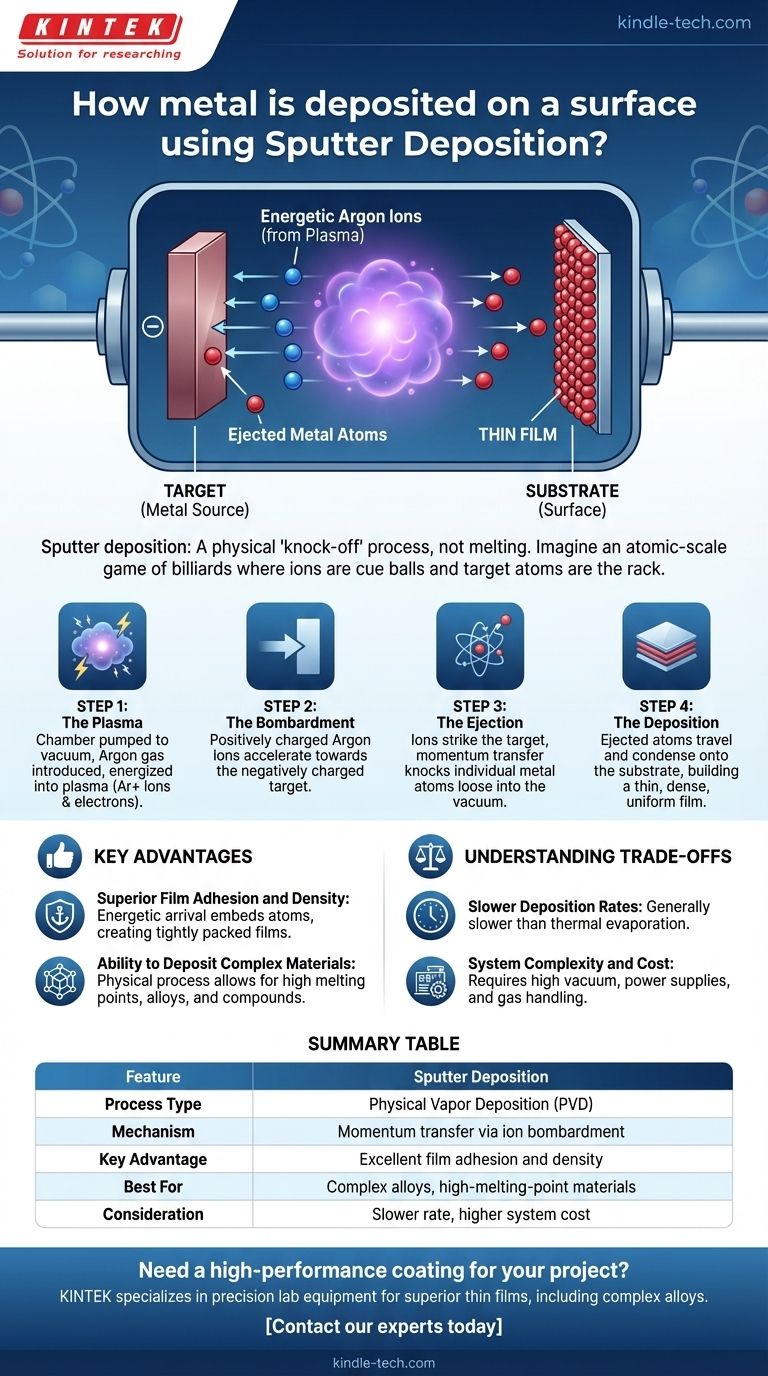

스퍼터링 공정:
- 플라즈마 생성:아르곤 가스가 진공 챔버로 유입되어 이온화되어 플라즈마를 형성합니다.이 플라즈마는 양전하를 띤 아르곤 이온과 자유 전자로 구성됩니다.
- 표적 폭격:아르곤 이온은 전기장에 의해 음전하를 띤 표적 물질을 향해 가속됩니다.충격이 가해지면 스퍼터링이라는 과정을 통해 표적에서 원자를 제거합니다.
- 표적 원자 방출:대상 물질에서 방출된 원자는 중성이며 진공 챔버를 통해 임의의 방향으로 이동합니다.
- 기판에 증착:이 원자들은 결국 기판과 충돌하고 접착하여 얇은 막을 형성합니다.이 과정은 셔터를 열고 닫아 기판을 방출된 원자에 노출시킴으로써 제어됩니다.
-
스퍼터 증착의 장점:
- 높은 밀착력:스퍼터링된 원자의 높은 에너지가 기판에 대한 강한 접착력을 보장하여 필름의 내구성을 높입니다.
- 균일성:스퍼터 증착은 복잡한 형상에서도 매우 균일한 필름을 생성합니다.
- 다목적성:금속, 합금, 화합물 등 다양한 재료를 증착할 수 있습니다.
- 정밀도:이 공정을 통해 필름 두께와 구성을 정밀하게 제어할 수 있으므로 높은 정확도가 필요한 응용 분야에 이상적입니다.
-
스퍼터 증착의 응용 분야:
- 반도체 산업:집적 회로를 위한 실리콘 웨이퍼에 금속 및 유전체의 박막을 증착하는 데 사용됩니다.
- 광학:반사 방지 코팅, 거울 및 광학 필터 생산에 적용됩니다.
- 장식용 코팅:소비자 제품에 내구성과 미적 감각이 뛰어난 코팅을 만드는 데 사용됩니다.
- 자기 스토리지:하드 디스크 드라이브에 얇은 자성막을 증착하는 데 필수적입니다.
-
다른 증착 기술과의 비교:
- 열 증발:스퍼터 증착과 달리 열 증착은 소스 재료를 가열하여 기화시키는 데 의존합니다.스퍼터 증착은 특히 융점이 높은 재료에 대해 더 나은 접착력과 균일성을 제공합니다.
- 화학 기상 증착(CVD):CVD는 화학 반응을 통해 필름을 증착하는 반면, 스퍼터 증착은 순전히 물리적인 공정입니다.스퍼터 증착은 단순하고 화학적 부산물 없이 순수한 물질을 증착할 수 있다는 점에서 선호되는 경우가 많습니다.
-
도전 과제 및 고려 사항:
- 오염:잔류 가스로 인한 오염을 방지하기 위해 진공 환경을 주의 깊게 유지해야 합니다.
- 표적 침식:지속적인 폭격은 목표물을 침식할 수 있으므로 주기적인 교체가 필요합니다.
- 에너지 효율:이 공정은 특히 대규모 애플리케이션의 경우 에너지 집약적일 수 있습니다.
요약하면, 스퍼터 증착은 박막을 증착하는 다목적의 정밀한 방법으로 고품질의 밀착 코팅을 생산할 수 있어 다양한 산업 분야에서 널리 사용됩니다.이 공정에는 플라즈마를 생성하고 대상 물질에 충격을 가해 원자를 방출한 후 제어된 진공 환경에서 기판 위에 증착하는 과정이 포함됩니다.높은 접착력, 균일성, 다용도성 등의 장점으로 인해 많은 애플리케이션에서 선호되는 방법입니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 프로세스 | 고에너지 이온을 사용하여 표적 원자를 방출하는 물리적 기상 증착(PVD). |
| 주요 구성 요소 | 표적 물질, 기판, 진공 챔버, 불활성 가스(아르곤), 음극/양극. |
| 장점 | 높은 접착력, 균일성, 다용도성, 필름 특성에 대한 정밀한 제어. |
| 응용 분야 | 반도체, 광학, 장식용 코팅, 자기 저장 장치. |
| 비교 | 열 증착보다 접착력과 균일성이 우수하고 CVD보다 간단합니다. |
| 도전 과제 | 오염 위험, 타겟 침식, 에너지 집약적인 공정. |
