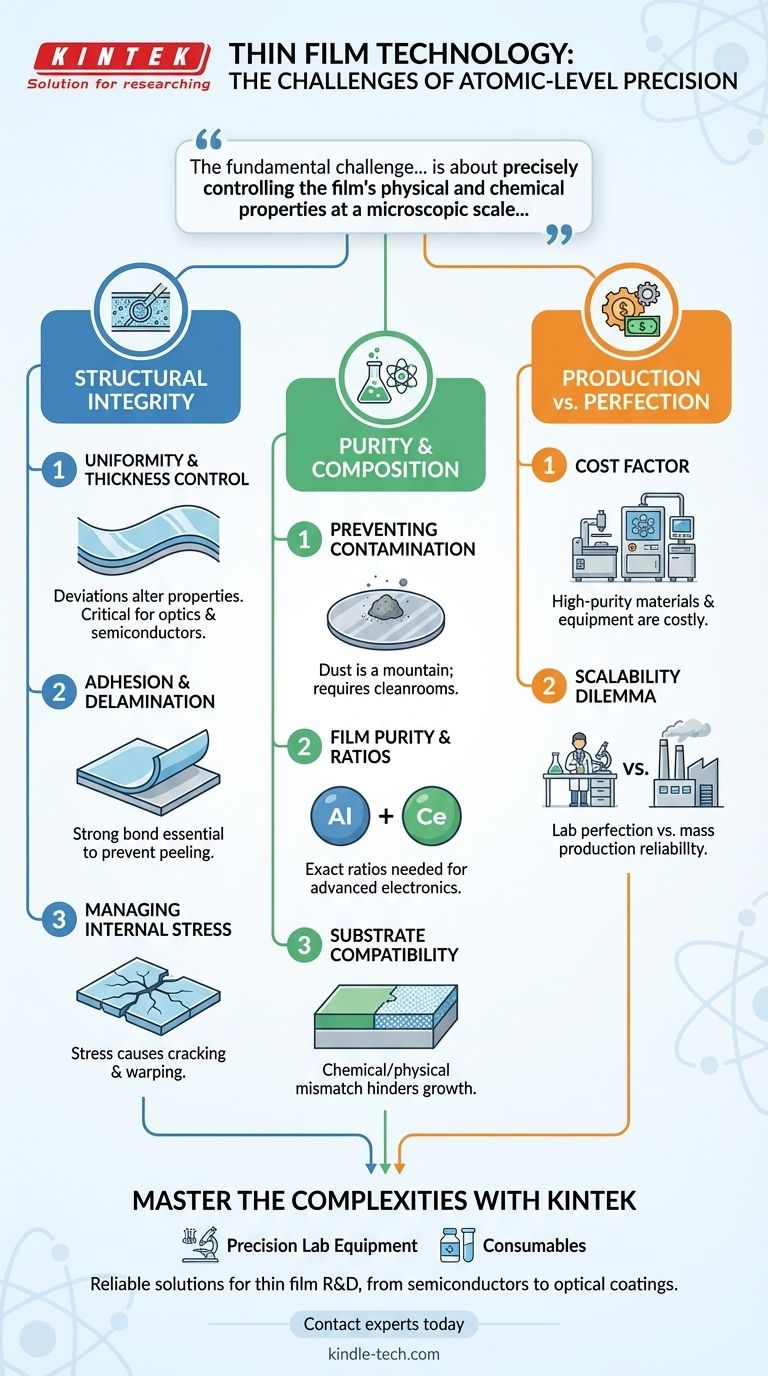

박막 기술의 과제는 무엇일까요? 고급 애플리케이션을 위한 주요 장애물 극복

박막 기술은 전자, 광학 및 코팅 분야의 응용 분야에서 매우 유망한 기술이지만 몇 가지 중요한 과제에 직면해 있습니다. 이러한 문제는 증착, 냉각, 스케일링과 관련된 복잡한 공정에서 비롯됩니다. 증착 시 온도 제한, 냉각 시 발생하는 바람직하지 않은 응력, 기계적 및 마찰학적 특성을 개선하면서 증착 속도를 최적화해야 하는 점 등이 주요 문제입니다. 또한 균일성 달성, 적절한 접착력 보장, 오염 최소화, 비용과 확장성 간의 균형도 중요한 장애물입니다. 이러한 과제를 해결하려면 재료 과학, 엔지니어링, 공정 최적화를 결합하여 다양한 산업 분야에서 박막 기술을 성공적으로 적용할 수 있도록 다학제적 접근 방식이 필요합니다.

핵심 사항 설명:

박막 기술의 과제는 무엇일까요? 고급 애플리케이션을 위한 주요 장애물 극복
  1. 증착 중 온도 제한:

    • 화학 기상 증착(CVD) 및 물리적 기상 증착(PVD)과 같은 박막 증착 공정에서는 원하는 필름 특성을 얻기 위해 고온이 필요한 경우가 많습니다.
    • 고온은 특히 폴리머나 특정 반도체와 같이 온도에 민감한 소재의 경우 기판 손상으로 이어질 수 있습니다.
    • 열 스트레스를 방지하고 균일한 필름 성장을 보장하려면 온도 구배를 관리하는 것이 중요합니다.
  2. 냉각 중에 발생하는 바람직하지 않은 스트레스:

    • 증착 후 냉각은 필름과 기판 사이의 열팽창 계수 차이로 인해 열 응력을 유발할 수 있습니다.
    • 이러한 스트레스는 필름 균열, 박리 또는 기타 기계적 고장으로 이어질 수 있습니다.
    • 이러한 문제를 완화하기 위해 응력 완화 어닐링 또는 열적 특성이 일치하는 중간층 사용과 같은 기술이 종종 사용됩니다.
  3. 증착률을 최적화하고 기계적 및 마찰 특성을 개선합니다:

    • 높은 증착률을 달성하는 것은 산업 확장성을 위해 필수적이지만 균일성 및 기계적 특성과 같은 필름 품질이 저하되는 경우가 많습니다.
    • 증착 속도와 고품질 필름의 필요성 사이의 균형을 맞추려면 압력, 온도, 가스 유량과 같은 공정 파라미터를 정밀하게 제어해야 합니다.
    • 기계적 특성(예: 경도, 내마모성)과 마찰 성능(예: 마찰, 윤활)을 향상시키는 것은 코팅 및 보호 층에 적용하는 데 매우 중요합니다.
  4. 균일성 및 두께 제어 보장:

    • 필름 두께의 균일성은 특히 광학 및 전자 애플리케이션에서 일관된 성능을 위해 필수적입니다.
    • 두께가 달라지면 핀홀이나 고르지 않은 전기 전도도와 같은 결함이 발생할 수 있습니다.
    • 원자층 증착(ALD)과 같은 고급 증착 기술은 더 나은 제어 기능을 제공하지만 속도가 느리고 비용이 더 많이 들 수 있습니다.
  5. 적절한 접착력 확보 및 박리 방지:

    • 필름의 기능과 내구성을 저하시킬 수 있는 박리를 방지하려면 필름과 피착재 사이의 강력한 접착력이 필수적입니다.
    • 청소 및 거칠기 처리와 같은 표면 준비와 접착 촉진 층의 사용은 접착력을 향상시키기 위한 일반적인 전략입니다.
    • 박리는 기계적 스트레스, 열 순환 또는 습도와 같은 환경적 요인으로 인해 발생할 수도 있습니다.
  6. 오염 최소화:

    • 먼지, 가스, 불순물 등의 오염 물질은 필름의 품질과 성능을 저하시킬 수 있습니다.
    • 오염을 최소화하려면 깨끗한 증착 환경을 유지하고, 고순도 재료를 사용하며, 엄격한 청소 프로토콜을 구현해야 합니다.
    • 오염은 결함, 전기 전도도 감소 또는 광학적 특성 저하로 이어질 수 있습니다.
  7. 기판 호환성 보장:

    • 기판 재료의 선택은 증착 공정 및 의도된 용도와 호환되어야 하므로 매우 중요합니다.
    • 열팽창 계수, 화학적 반응성 또는 기계적 특성이 일치하지 않으면 필름이 고장날 수 있습니다.
    • 호환성을 개선하기 위해 표면 처리 또는 중간층이 필요할 수 있습니다.
  8. 필름 순도 및 구도 유지:

    • 반도체, 광학 및 코팅 분야의 응용 분야에서는 필름 조성에 대한 고순도 및 정밀한 제어가 필수적입니다.
    • 불순물이나 구성의 편차는 전기적, 광학적 또는 기계적 특성을 변경할 수 있습니다.
    • 스퍼터링 또는 분자 빔 에피택시(MBE)와 같은 기술은 정밀한 조성 제어로 고순도 필름을 만드는 데 사용됩니다.
  9. 비용과 확장성의 균형:

    • 박막 증착 공정은 산업용 애플리케이션에 맞게 비용 효율적이고 확장 가능해야 합니다.
    • ALD나 MBE와 같은 고비용 기술은 대규모 생산에 적합하지 않을 수 있습니다.
    • 비용 효율적인 증착 방법을 개발하고, 공정 파라미터를 최적화하며, 재료 낭비를 줄이는 것이 확장성 확보의 핵심입니다.
  10. 표준화 달성:

    • 일관된 품질과 성능을 위해서는 증착 공정, 재료 및 특성화 방법의 표준화가 필수적입니다.
    • 표준화가 부족하면 필름 특성의 가변성이 발생하고 산업에서 박막 기술을 채택하는 데 방해가 될 수 있습니다.
    • 모범 사례와 가이드라인을 수립하기 위해서는 연구자, 제조업체, 표준화 기관 간의 협력이 필요합니다.

혁신적인 소재, 첨단 증착 기술, 엄격한 공정 제어를 통해 이러한 문제를 해결함으로써 박막 기술의 잠재력을 광범위한 응용 분야에서 완전히 실현할 수 있습니다.

요약 표:

도전 과제 주요 이슈 솔루션
온도 제한 고온은 인쇄물을 손상시킬 수 있으며 열 스트레스는 균일성에 영향을 미칩니다. 온도 구배를 관리하고 호환되는 재료를 사용합니다.
냉각 중 바람직하지 않은 스트레스 열 스트레스는 균열이나 박리를 유발합니다. 스트레스 완화 어닐링; 중간 레이어를 사용합니다.
증착률 최적화 요금이 높으면 영상 품질이 저하될 수 있습니다. 프로세스 매개변수(압력, 온도, 가스 흐름)의 균형을 맞춥니다.
균일성 및 두께 제어 변형은 핀홀과 같은 결함으로 이어집니다. ALD와 같은 고급 기술을 사용하면 더 나은 제어가 가능합니다.
접착 및 박리 접착력이 떨어지면 내구성이 저하됩니다. 표면 준비, 접착 촉진 레이어.
오염 불순물은 필름 품질을 저하시킵니다. 깨끗한 환경을 유지하고 고순도 재료를 사용합니다.
기판 호환성 일치하지 않는 속성은 필름 실패의 원인이 됩니다. 표면 처리; 중간 레이어.
필름 순도 및 구성 불순물은 전기적 또는 광학적 특성을 변경합니다. 고순도 필름에는 스퍼터링 또는 MBE를 사용합니다.
비용 및 확장성 고비용 기술은 대규모 생산에 방해가 됩니다. 프로세스를 최적화하고 자재 낭비를 줄입니다.
표준화 표준화가 부족하면 변동성이 커집니다. 연구자 및 제조업체와 협력하여 모범 사례를 찾아보세요.
