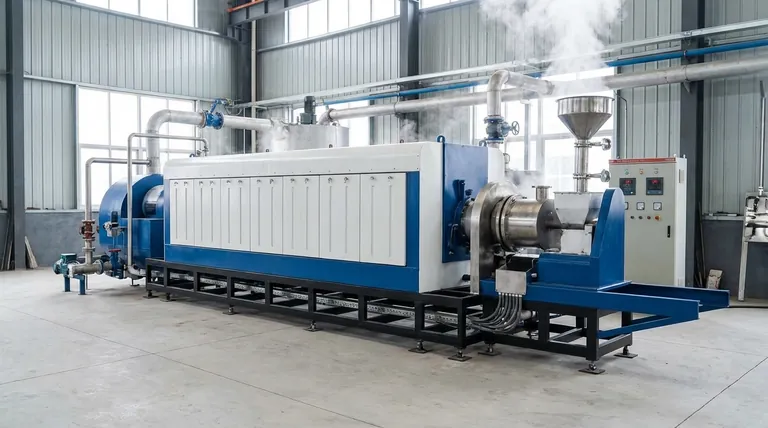

핵심적으로 열분해 기계는 산소가 없는 환경에서 물질을 열분해하도록 설계된 통합 구성 요소 시스템입니다. 주요 구성 요소에는 밀폐된 공급 시스템, 중앙 반응기, 외부 가열 시스템, 액체와 가스를 분리하는 가스 응축 및 냉각 시스템, 고체 숯을 위한 배출 시스템이 포함됩니다.
열분해 기계는 단일 장비가 아니라 전체 공정 라인입니다. 각 구성 요소가 어떻게 기능하고 상호 작용하는지 이해하는 것이 공정을 제어하고 안전을 보장하며 오일, 가스 또는 숯 등 원하는 최종 제품을 얻는 데 핵심입니다.
핵심 구성 요소: 단계별 분석
열분해 시스템은 원료 공급원에서 최종 제품까지 물질의 경로를 따라 이해할 수 있습니다. 각 단계는 중요한 기능을 가진 특정 구성 요소 세트에 의해 관리됩니다.
공급 시스템: 투입 제어
공급 시스템은 원료를 반응기로 도입합니다. 가장 중요한 임무는 산소가 시스템으로 유입되는 것을 허용하지 않고 이 작업을 수행하는 것입니다. 산소가 유입되면 열분해 대신 연소가 발생하기 때문입니다.
일반적인 설계에는 밀폐된 스크류 피더(오거) 또는 이중 게이트 에어록 밸브가 포함됩니다. 연속 작동의 경우, 이 구성 요소의 신뢰성은 공정 안정성과 안전을 유지하는 데 가장 중요합니다.
열분해 반응기: 공정의 심장
반응기는 물질이 가열되고 화학적 분해가 일어나는 밀폐된 챔버입니다. 반응기의 설계는 시스템의 효율성과 최종 제품의 특성을 결정하는 가장 중요한 단일 요소입니다.
다양한 유형이 존재하며, 각각 고유한 열 전달 및 물질 처리 특성을 가지고 있습니다. 일반적인 설계에는 균일한 가열을 위해 물질을 회전시키는 회전 가마와 가열된 튜브를 통해 물질을 운반하는 데 스크류를 사용하는 오거 반응기가 포함됩니다.
가열 시스템: 반응 구동
가열 시스템은 원료를 열분해 온도(일반적으로 400°C ~ 800°C)로 올리는 데 필요한 에너지를 제공합니다. 이 시스템은 반응기 자체와는 별개입니다.
가열은 반응기 챔버가 외부에서 가열되는 간접적이거나, 뜨거운 가스 또는 기타 매체가 물질을 통과하는 직접적일 수 있습니다. 열은 종종 공정에서 생성된 비응축성 합성가스의 일부를 연소하여 생성되며, 자가 지속적인 루프를 만듭니다.
가스 응축 및 냉각 시스템: 가치 포착
물질이 분해되면 증기와 가스의 뜨거운 혼합물이 방출됩니다. 이 흐름은 응축 및 냉각 시스템으로 보내집니다.
여기서 열교환기 또는 기타 냉각 메커니즘은 가스 흐름의 온도를 낮춥니다. 이로 인해 더 무거운 장쇄 탄화수소 증기가 액체(열분해 오일)로 응축되고, 더 가벼운 비응축성 가스(합성가스)는 기체 상태로 유지됩니다. 이 분리는 제품 회수에 중요합니다.
고체 배출 시스템: 부산물 처리
열분해 후 남은 고체 잔류물인 숯 또는 바이오차는 반응기에서 제거되어야 합니다.
공급 시스템과 마찬가지로 배출 시스템은 뜨거운 숯이 산소에 노출되어 발화하는 것을 방지하기 위해 밀봉되어야 합니다. 이는 종종 냉각된 스크류 컨베이어를 사용하여 숯을 밀폐된 수집통으로 운반함으로써 이루어집니다.
제어 시스템: 작동의 두뇌
현대 열분해 플랜트는 프로그래머블 로직 컨트롤러(PLC)에 의해 제어됩니다. 이 시스템은 온도, 압력 및 유량을 측정하는 센서 네트워크를 모니터링하고 조정합니다.
효과적인 제어 시스템은 운영 안전을 보장하고, 일관된 제품 품질을 유지하며, 에너지 효율성을 최적화하는 데 필수적입니다.
장단점 및 중요한 선택 이해
단순히 구성 요소를 나열하는 것만으로는 충분하지 않습니다. 이러한 부품의 선택과 통합에는 시스템의 성능과 비용을 좌우하는 상당한 장단점이 있습니다.
배치식 vs. 연속식 시스템
배치식 시스템은 더 간단하고 초기 비용이 저렴합니다. 재료를 넣고, 공정을 실행하고, 식힌 다음, 꺼냅니다. 이는 소규모 작업이나 연구에 적합합니다.
연속식 시스템은 훨씬 더 높은 처리량과 더 큰 효율성을 제공하지만, 기계적으로 더 복잡하고 상당한 자본 투자가 필요합니다. 연속식 설계에서는 공급 및 배출 시스템이 훨씬 더 중요하고 정교합니다.
반응기 설계 및 열 전달
반응기의 선택은 최종 제품에 직접적인 영향을 미칩니다. 회전 가마는 우수한 혼합 및 균일한 가열을 제공하여 일관된 숯 생산에 이상적입니다.
오거 반응기는 체류 시간(물질이 열에 노출되는 시간)에 대한 정밀한 제어를 제공하여 액체 오일 수율을 극대화하도록 조작할 수 있습니다. 어떤 설계에서든 비효율적인 열 전달은 불완전한 열분해와 낮은 품질의 제품으로 이어집니다.
안전 및 배출 제어
열분해는 가연성 합성가스를 생성하므로 신중하게 관리해야 합니다. 강력한 안전 시스템에는 압력 릴리프 밸브와 비상 플레어가 포함되어 과도한 가스를 안전하게 연소시킵니다.
또한, 가열에 사용되지 않는 응축되지 않은 합성가스는 적절하게 처리되어야 합니다. 이는 환경 규정을 준수하기 위해 플레어링하거나 배출 제어 장비("스크러버")를 통과시키는 것을 포함할 수 있습니다.
목표에 맞는 구성 요소 선택
열분해 구성 요소의 선택은 전적으로 주요 목표에 따라 결정되어야 합니다.
- 액체 오일 수율 극대화가 주요 목표인 경우: 증기가 더 이상 분해되기 전에 포착하기 위해 빠른 가열 및 효율적이고 빠른 냉각 응축 장치를 갖춘 시스템이 필요합니다.
- 고품질 바이오차 생산이 주요 목표인 경우: 회전 가마와 같이 더 느린 가열 속도와 더 긴 체류 시간을 허용하는 반응기를 우선적으로 고려해야 합니다.
- 고처리량 산업 폐기물 처리가 주요 목표인 경우: 견고한 오거 또는 가마 반응기를 갖춘 완전 자동화된 연속 시스템만이 유일한 실행 가능한 경로입니다.
- 운영 단순성과 낮은 자본 비용이 주요 목표인 경우: 고정층 또는 단순 드럼 반응기를 갖춘 배치식 시스템이 가장 간단하고 경제적인 접근 방식입니다.
열분해 기계가 목표 지향적인 시스템임을 이해함으로써 특정 화학적 또는 비즈니스 목표를 달성하기 위한 올바른 구성을 평가하고 선택할 수 있습니다.
요약표:
| 구성 요소 | 주요 기능 | 핵심 특징 |
|---|---|---|
| 공급 시스템 | 산소 없이 원료 공급 | 밀폐형 스크류 피더 또는 에어록 밸브 |
| 반응기 | 열분해를 위한 챔버 | 열 전달을 위한 회전 가마 또는 오거 설계 |
| 가열 시스템 | 열분해를 위한 에너지 제공 (400-800°C) | 간접 또는 직접; 종종 합성가스 사용 |
| 응축 시스템 | 증기를 냉각하여 오일과 가스 분리 | 효율적인 냉각을 위한 열교환기 |
| 배출 시스템 | 고체 숯 안전하게 제거 | 발화 방지를 위한 냉각 스크류 컨베이어 |
| 제어 시스템 (PLC) | 공정 매개변수 모니터링 및 조정 | 안전, 품질 및 효율성 보장 |
