본질적으로 필터 프레스에는 두 가지 기본적인 구성이 있습니다. 바로 오목 챔버(recessed chamber)와 멤브레인(membrane)입니다. 이 구성은 프레스 내부에 사용되는 필터 플레이트 유형에 의해 정의되며, 이는 시스템이 슬러리를 탈수하는 방식과 결과로 나오는 필터 케이크의 최종 건조도에 직접적인 영향을 미칩니다.
필터 프레스는 프레임, 매니폴드, 필터 천으로 구성된 완벽한 시스템이지만, 오목 챔버 구성과 멤브레인 구성 중에서 선택하는 것이 기계의 작동 능력과 탈수 효율을 결정하므로 가장 중요한 결정입니다.

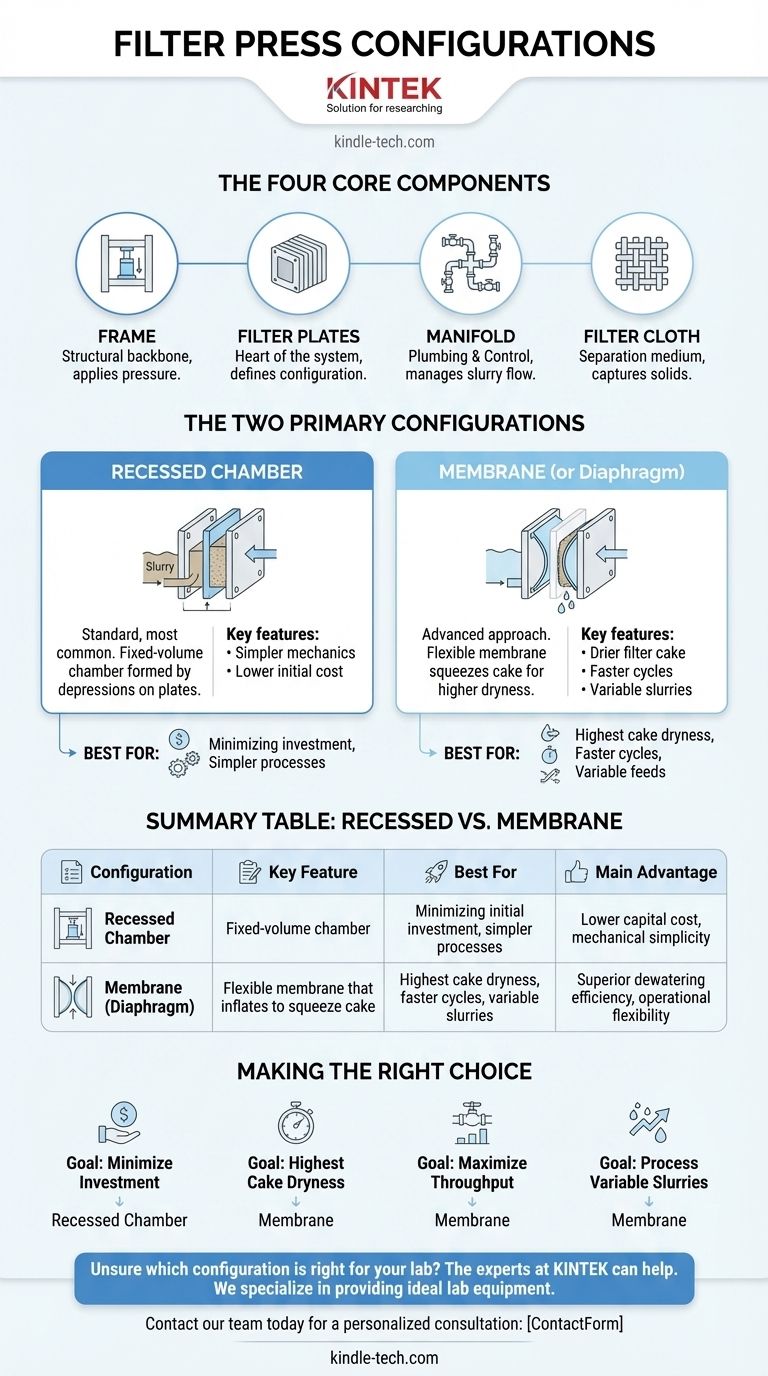

필터 프레스 해부: 네 가지 핵심 구성 요소
구성을 이해하려면 먼저 기계 자체를 이해해야 합니다. 구성에 관계없이 모든 필터 프레스는 네 가지 필수 구성 요소가 함께 작동하도록 제작됩니다.
프레임: 구조적 기반
프레임은 엄청난 압력 하에서 다른 모든 구성 요소를 함께 지지하는 주요 구조물입니다. 일반적으로 헤드 스탠드, 테일 스탠드, 그리고 이들을 연결하는 사이드바 또는 오버헤드 빔으로 구성됩니다.
이 프레임워크는 필터 플레이트를 서로 단단히 고정하여 여과 공정을 위한 밀봉을 생성하는 유압 시스템을 수용합니다.
필터 플레이트: 시스템의 심장
이것이 가장 중요한 구성 요소이며 프레스의 구성을 정의합니다. 일련의 플레이트가 프레임 내부에 정렬되며, 각 플레이트는 필터 천으로 덮여 있습니다.
서로 단단히 고정되면 두 플레이트 사이의 공간이 슬러리가 펌핑되는 챔버를 형성합니다. 액체는 천을 통과하고 고체는 포집되어 필터 케이크를 형성합니다.
매니폴드: 배관 및 제어
매니폴드는 프레스로 슬러리를 유입시키고 프레스에서 여과액(분리된 액체)을 배출하는 흐름을 제어하는 통합 배관 및 밸브로 구성됩니다.
이 시스템은 플레이트 사이의 각 챔버가 여과 주기를 최적화하기 위해 균일하고 효율적으로 채워지도록 보장합니다.
필터 천: 핵심 분리 매체
필터 천은 필터 플레이트를 덮도록 맞춤 제작된 특수 직조 직물입니다. 특정 직조 및 재료는 슬러리의 화학적 특성과 입자 크기에 따라 선택됩니다.
이 천은 진정한 분리 매체입니다. 액체가 자유롭게 통과하도록 허용하는 동시에 고체 입자를 안정적으로 포집해야 합니다.
두 가지 주요 구성 요소 설명
오목 챔버와 멤브레인 플레이트 중 선택은 필터 프레스의 작동 방식과 달성할 수 있는 결과에 영향을 미칩니다.
구성 1: 오목 챔버
이것은 표준적이고 가장 일반적인 구성입니다. 오목 챔버 플레이트는 각 면에 움푹 들어간 부분이 있으며, 두 플레이트가 서로 밀착되면 단일 고정 용적의 챔버가 형성됩니다.
슬러리는 이 챔버에 펌핑되어 고체가 전체 공간을 채울 때까지 진행됩니다. 챔버가 가득 차고 펌프 압력이 설정 한계에 도달하면 공정이 중단됩니다.
구성 2: 멤브레인 (또는 다이어프램)
멤브레인 플레이트는 보다 진보된 접근 방식을 제공합니다. 플레이트의 한쪽 또는 양쪽 면에는 배수 표면 위에 유연한 불침투성 면(멤브레인)이 있습니다.
초기 여과 주기로 챔버가 고체로 채워진 후, 유체(일반적으로 물 또는 공기)가 유연한 멤브레인 뒤로 펌핑됩니다. 이로 인해 멤브레인이 팽창하여 필터 케이크를 짜내고 추가 액체를 강제로 배출합니다.
절충점 이해하기
구성을 선택하는 것은 초기 비용과 작동 성능 및 원하는 결과 사이의 균형을 맞추는 문제입니다.
단순성과 낮은 자본 비용
오목 챔버 구성은 플레이트 자체 내부에 움직이는 부품이 없어 기계적으로 더 간단합니다. 이는 초기 구매 가격이 저렴하고 잠재적으로 유지 보수가 덜 복잡하다는 것을 의미합니다.
더 높은 성능과 효율성
멤브레인 구성은 최종 "압착" 단계를 통해 훨씬 더 건조한 필터 케이크를 제공합니다. 이는 폐기물 처리 비용(물 무게 감소)을 줄이고 전체 사이클 시간을 단축할 수 있습니다.
작동 유연성
멤브레인 프레스는 슬러리 공급 특성이 변경되거나 챔버가 완전히 채워지지 않은 경우에도 더 관대합니다. 압착 기능은 부분적으로 형성된 케이크를 효과적으로 탈수할 수 있지만, 오목 챔버 프레스는 최적의 성능을 위해 가득 찬 챔버에 의존합니다.
프로세스에 적합한 선택하기
특정 작동 목표가 올바른 필터 프레스 구성을 선택하는 데 가장 중요한 요소입니다.
- 초기 투자 최소화에 중점을 둔다면: 견고하고 간단한 오목 챔버 구성이 가장 비용 효율적인 선택입니다.
- 최고의 케이크 건조도 달성에 중점을 둔다면: 멤브레인 구성의 케이크를 기계적으로 짜내는 능력은 필수적이며 최고의 결과를 제공할 것입니다.
- 사이클 시간 단축 및 처리량 극대화에 중점을 둔다면: 멤브레인 프레스는 높은 펌프 압력에만 의존하는 것보다 액체를 더 빨리 배출하여 사이클 시간을 단축할 수 있습니다.
- 가변적인 슬러리를 처리하거나 일관성 없는 공급이 있는 경우: 멤브레인 구성은 변화하는 조건에서 더 많은 작동 유연성과 일관된 성능을 제공합니다.
궁극적으로 이러한 핵심 구성 요소와 구성을 이해하면 특정 탈수 목표에 맞는 정확한 필터 프레스 시스템을 선택할 수 있는 힘을 얻게 됩니다.
요약표:
| 구성 | 주요 특징 | 적합한 용도 | 주요 장점 |
|---|---|---|---|
| 오목 챔버 | 움푹 들어간 플레이트로 형성된 고정 용적 챔버 | 초기 투자 최소화, 단순한 공정 | 낮은 자본 비용, 기계적 단순성 |
| 멤브레인 (다이어프램) | 케이크를 짜내기 위해 팽창하는 유연한 멤브레인 | 최고의 케이크 건조도, 빠른 사이클, 가변 슬러리 | 우수한 탈수 효율성, 작동 유연성 |
