박막을 증착하는 주요 방법은 물리적 증착과 화학적 증착이라는 두 가지 주요 범주로 나뉩니다. 스퍼터링이나 증발과 같은 물리적 방법은 재료를 소스에서 기판으로 물리적으로 전송하는 것을 포함하는 반면, 화학 기상 증착(CVD)과 같은 화학적 방법은 화학 반응을 사용하여 기판 표면에 직접 막을 형성합니다.
증착 기술 간의 선택은 "최고의" 방법을 찾는 것이 아니라 근본적인 상충 관계를 이해하는 것입니다. 물리적 방법은 다용성과 고순도 박막을 제공하는 반면, 화학적 방법은 복잡한 구조 코팅에 대한 탁월한 순응도와 정밀도를 제공합니다.
물리적 증착: 원자 단위로 재료 이동
물리 기상 증착(PVD)은 재료를 진공 상태에서 증기상으로 변환한 다음 기판에 응축시켜 박막을 형성하는 일련의 기술을 포함합니다. 이 과정은 원자나 분자를 사용한 미세한 스프레이 페인팅과 유사합니다.
핵심 원리: 시선 전달
대부분의 PVD 공정에서 증발된 재료는 소스에서 기판으로 직선으로 이동합니다. 이를 시선 증착(line-of-sight deposition)이라고 합니다.
스퍼터링
"타겟"이라고 하는 소스 재료를 고에너지 이온(일반적으로 플라즈마에서 나옴)으로 충돌시켜 원자를 타겟에서 방출시킨 다음, 이 원자들이 이동하여 기판에 증착됩니다. 마그네트론 스퍼터링은 자기장을 사용하여 효율성을 높이는 일반적인 개선 기술입니다.
열 증착 및 전자빔 증착
이 방법들은 소스 재료를 고진공 상태에서 가열하여 증발시킵니다. 생성된 증기는 이동하여 더 차가운 기판에 응축됩니다. 열 증착은 저항 가열을 사용하는 반면, 전자빔(e-beam) 증착은 고에너지 전자 빔을 사용하여 소스를 녹이고 증발시킵니다.
펄스 레이저 증착 (PLD)
PLD에서는 고출력 펄스 레이저가 타겟에 집중됩니다. 강렬한 에너지가 타겟의 재료를 제거(폭파)하여 플라즈마 플룸을 생성하고, 이 플룸이 팽창하여 근처 기판에 박막을 증착합니다.
화학적 증착: 반응을 통한 박막 구축
화학적 증착 방법은 화학 반응을 통해 기판 위에 고체 박막을 형성합니다. 박막을 구성하는 원자는 기체 또는 액체 상태일 수 있는 전구체 분자에 의해 공급됩니다.
핵심 원리: 순응성 성장
이 방법들은 노출된 모든 표면에서 발생할 수 있는 화학 반응에 의존하기 때문에 순응성 코팅(conformal coatings)을 만드는 데 탁월합니다. 이는 시선 PVD에서 나타나는 그림자 효과 없이 복잡한 3차원 구조를 균일하게 코팅할 수 있음을 의미합니다.
화학 기상 증착 (CVD)
CVD는 반도체 산업의 초석입니다. 전구체 가스가 반응 챔버로 도입되어 가열된 기판 위에서 분해 및 반응하여 원하는 박막을 형성합니다. 높은 정밀도 덕분에 집적 회로 제조에 이상적입니다.
원자층 증착 (ALD)
ALD는 궁극적인 두께 제어 수준을 제공하는 CVD의 하위 유형입니다. 순차적이고 자기 제한적인 화학 반응을 사용하여 원자층 단위로 박막을 증착합니다. 이는 옹스트롬 수준까지 완벽한 순응도와 정밀한 두께 제어를 제공합니다.
용액 기반(액상) 방법
이러한 저비용 방법은 액체 화학 전구체를 사용합니다. 기술에는 기판을 고속으로 회전시켜 액체 필름을 퍼뜨리는 스핀 코팅(spin coating), 화학 용액을 사용하여 젤과 같은 네트워크를 형성하는 졸-겔(sol-gel), 용액을 뜨거운 기판에 분사하여 화학 반응을 유도하는 분무 열분해(spray pyrolysis)가 포함됩니다.
상충 관계 이해하기
올바른 증착 방법을 선택하려면 몇 가지 주요 요소를 균형 있게 고려해야 합니다. 단 하나의 최고의 기술은 없으며, 최적의 선택은 응용 분야의 요구 사항에 전적으로 달려 있습니다.
순응성 대 시선 범위
CVD 및 ALD와 같은 화학적 방법은 순응성 범위(conformal coverage)가 뛰어나 복잡한 트렌치, 구멍 및 3D 물체를 균일하게 코팅합니다. PVD 방법은 주로 시선 방식이며 숨겨진 표면이나 깊은 구조를 코팅하는 데 어려움을 겪습니다.
순도 및 밀도
PVD 기술, 특히 스퍼터링은 매우 조밀하고 순수하며 내구성이 뛰어난 박막을 생산하는 것으로 유명합니다. 이는 광학 코팅, 공구 보호층 및 전자 장치의 금속 상호 연결에 이상적입니다.
증착 온도
CVD 공정은 필요한 화학 반응을 유도하기 위해 높은 기판 온도가 필요한 경우가 많습니다. 이는 온도에 민감한 기판에 제약이 될 수 있습니다. 많은 PVD 공정은 실온 또는 그 근처에서 수행될 수 있습니다.
두께 제어 및 속도
ALD는 탁월한 서브나노미터 두께 제어 기능을 제공하지만 매우 느린 공정입니다. CVD 및 PVD는 우수한 제어(시간 및 모니터링을 통해)와 제조에 적합한 훨씬 빠른 증착 속도의 좋은 균형을 제공합니다.
응용 분야에 적합한 방법 선택
최종 선택은 성능, 비용 및 박막에 필요한 특정 속성 간의 균형에 따라 달라집니다.
- 궁극적인 정밀도와 복잡한 3D 구조에 대한 완벽한 순응성 코팅에 중점을 둔 경우: 속도는 느리지만 ALD가 확실한 선택입니다.
- 반도체 제조를 위한 고품질, 고순도 박막에 중점을 둔 경우: CVD는 정밀도, 순도 및 확립된 공정 신뢰성으로 인해 업계 표준입니다.
- 광학, 내마모성 또는 금속층을 위한 내구성 있고 조밀한 코팅에 중점을 둔 경우: 스퍼터링 및 전자빔 증착과 같은 PVD 방법은 탁월한 성능과 다용성을 제공합니다.
- 태양 전지 또는 단순한 전자 장치와 같은 대면적 증착에 저렴한 비용을 중시하는 경우: 스핀 코팅 또는 분무 열분해와 같은 용액 기반 방법은 확장 가능하고 비용 효율적인 경로를 제공합니다.
이러한 기본 증착 원리를 이해하면 원자 단위에서 재료를 엔지니어링하는 데 필요한 정확한 도구를 선택할 수 있는 능력이 생깁니다.
요약표:
| 방법 범주 | 주요 기술 | 핵심 원리 | 이상적인 용도 |
|---|---|---|---|
| 물리 기상 증착 (PVD) | 스퍼터링, 증발, PLD | 시선 전달 | 조밀하고 순수한 박막; 광학; 내마모성 코팅 |
| 화학 기상 증착 (CVD) | CVD, ALD | 화학 반응을 통한 순응성 성장 | 반도체 제조; 복잡한 3D 구조 |
| 용액 기반 방법 | 스핀 코팅, 졸-겔, 분무 열분해 | 액체 전구체 증착 | 저비용, 대면적 코팅; 태양 전지 |
프로젝트에 가장 적합한 박막 증착 방법을 선택하는 데 도움이 필요하신가요? KINTEK은 PVD, CVD 및 ALD 시스템에 대한 전문적인 지침을 제공하며 실험실 장비 및 소모품을 전문으로 합니다. 저희 팀이 반도체, 광학 또는 연구를 위해 맞춤화된 정밀하고 고품질의 박막을 달성할 수 있도록 도와드리겠습니다. 귀하의 특정 요구 사항에 대해 논의하고 KINTEK이 박막 증착 프로세스를 어떻게 향상시킬 수 있는지 알아보려면 지금 문의하세요!

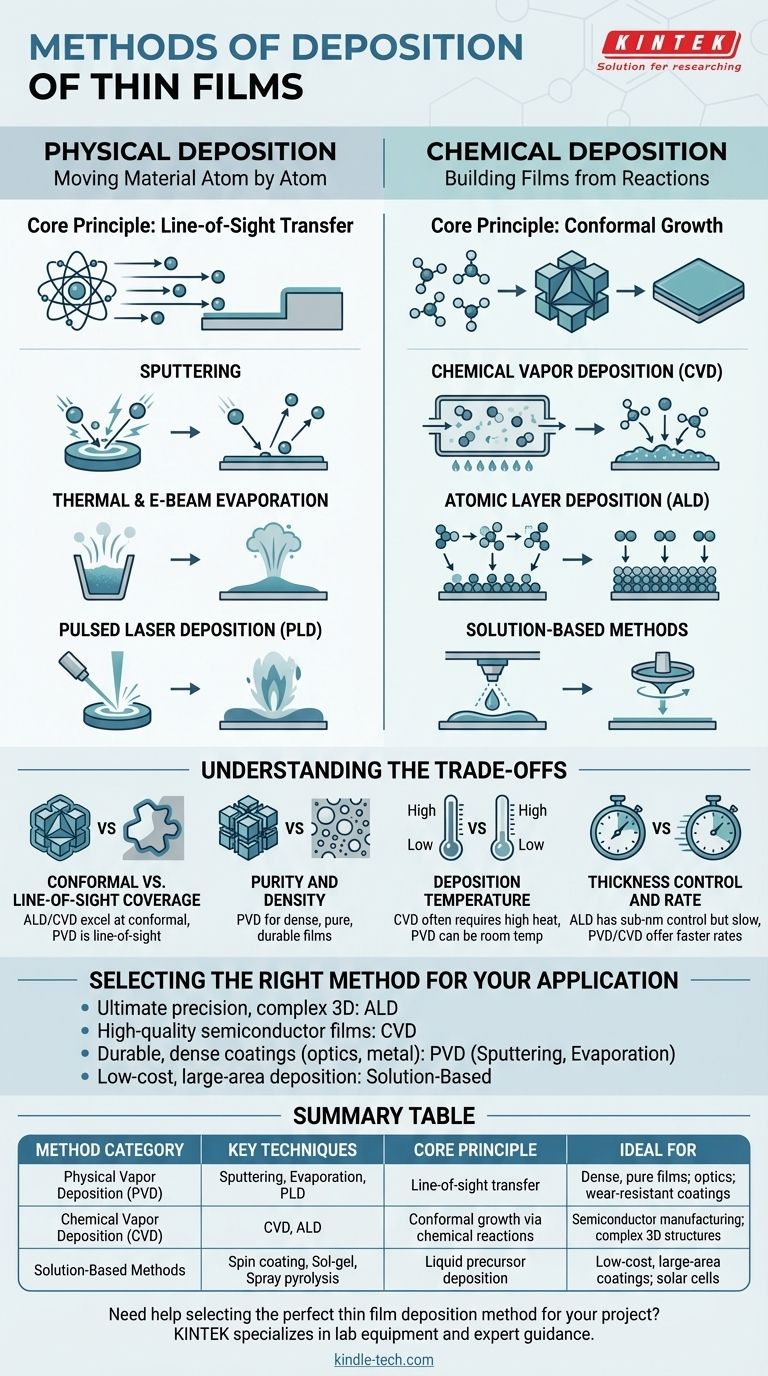

시각적 가이드
