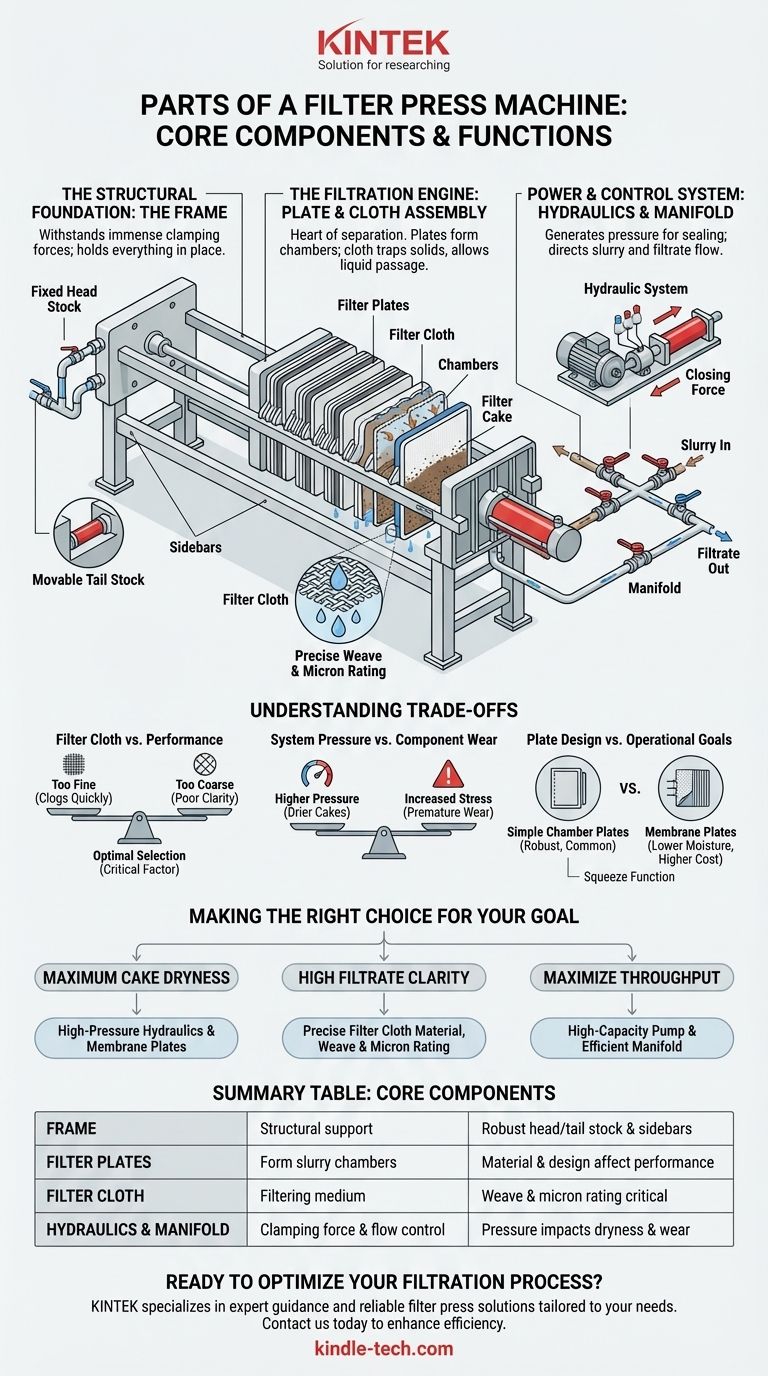

핵심적으로, 여과 프레스 기계는 네 가지 주요 구성 요소로 이루어져 있습니다: 프레임, 필터 플레이트, 매니폴드, 그리고 필터 천입니다. 이러한 구조적 및 여과 요소들은 일반적으로 유압식인 동력 시스템에 의해 활성화되며, 효과적인 고액 분리에 필요한 엄청난 압력을 생성합니다.
여과 프레스는 근본적으로 간단한 기계 시스템입니다. 견고한 프레임과 엄청난 유압 압력을 사용하여 천으로 덮인 플레이트 스택을 압축하고, 슬러리에서 액체를 물리적으로 짜내어 고체 "케이크"를 남깁니다. 각 구성 요소의 역할을 이해하는 것이 성능을 최적화하는 데 중요합니다.
구조적 기반: 프레임
프레임은 기계의 골격이며, 프레스 주기 동안 발생하는 엄청난 클램핑 힘을 견디도록 설계되었습니다. 그 유일한 목적은 극심한 압력 하에서 휘거나 고장 나지 않고 모든 것을 제자리에 고정하는 것입니다.
헤드 및 테일 스톡
프레임은 고정된 헤드 스톡과 움직이는 테일 스톡으로 구성됩니다. 헤드 스톡은 고정되어 있으며 슬러리와 여과액을 위한 배관 연결부를 포함하고, 테일 스톡은 닫는 힘을 제공하는 유압 실린더를 수용합니다.
사이드바
두 개의 견고한 사이드바가 헤드 스톡과 테일 스톡을 연결합니다. 이 바들은 프레임의 구조적 무결성을 제공할 뿐만 아니라 필터 플레이트가 걸리고 미끄러지는 레일 역할을 합니다.
여과 엔진: 플레이트 및 여과포 어셈블리
이것은 실제 분리가 일어나는 여과 프레스의 심장부입니다. 플레이트와 여과포의 조합은 슬러리를 담고 액체를 여과하는 일련의 챔버를 만듭니다.
필터 플레이트
필터 플레이트는 필터 팩을 형성하는 핵심 구성 요소입니다. 함께 압착될 때, 그 표면은 슬러리로 채워지는 빈 챔버를 만듭니다. 일반적으로 폴리프로필렌과 같은 내구성 있는 재료로 만들어집니다.
필터 천
필터 천은 진정한 여과 매체입니다. 각 플레이트에는 이 특수 직조 직물 시트가 씌워져 있습니다. 천의 직조와 재료는 액체(여과액)가 통과하도록 허용하면서 고체 입자를 유지하도록 특정 응용 분야에 맞춰 정밀하게 선택됩니다.
함께 작동하는 방식
슬러리는 천으로 덮인 플레이트 사이의 챔버로 펌핑됩니다. 유압 시스템은 플레이트를 함께 고정하고, 압력은 액체를 필터 천을 통해 밀어냅니다. 고체는 천 표면에 갇히게 되고, 점차적으로 밀도 높은 "필터 케이크"를 형성합니다.
동력 및 제어 시스템: 유압 및 매니폴드
이 시스템은 기계를 효율적으로 작동하는 데 필요한 힘과 유량 제어를 제공합니다. 프레스가 얼마나 빨리 채워질 수 있는지, 얼마나 많은 압력이 가해지는지, 그리고 결과 액체가 어떻게 배출되는지를 결정합니다.
유압 시스템
유압 시스템은 기계의 동력원입니다. 전기 모터, 유압 펌프, 실린더 및 제어 장치로 구성됩니다. 이 시스템은 프레스를 열고, 더 중요하게는 플레이트를 밀봉하고 슬러리를 탈수하기에 충분한 힘으로 프레스를 닫는 역할을 합니다.
매니폴드
매니폴드는 배관 및 밸브의 통합 네트워크입니다. 슬러리 흐름을 프레스로 유도하고 깨끗한 여과액을 외부로 배출합니다. 잘 설계된 매니폴드는 모든 챔버가 균일하고 효율적으로 채워지도록 보장합니다.
절충점 이해
이러한 구성 요소를 선택하고 유지 관리하는 것은 상충되는 운영 목표의 균형을 맞추는 것을 포함합니다. 한 영역에서 잘못된 선택은 전체 시스템 성능에 부정적인 영향을 미칠 것입니다.
필터 천 대 성능
필터 천의 선택은 성능 최적화를 위한 가장 중요한 단일 요소입니다. 너무 미세한 천은 빠르게 "막히거나" 막힐 수 있으며, 너무 거친 천은 고체가 통과하도록 허용하여 여과액의 투명도를 떨어뜨립니다.
시스템 압력 대 구성 요소 마모
높은 유압 압력은 더 건조한 필터 케이크를 생성하며, 이는 종종 바람직합니다. 그러나 최대 압력으로 작동하면 프레임, 플레이트 및 천에 가해지는 스트레스가 증가하여 조기 마모 및 더 높은 유지 보수 비용으로 이어질 수 있습니다.
플레이트 설계 대 운영 목표
간단한 챔버 플레이트는 견고하고 일반적이지만, 특수 멤브레인 플레이트는 2차 "압착" 기능을 제공합니다. 이 팽창식 플레이트는 최종 케이크의 수분 함량을 상당히 낮출 수 있지만, 시스템에 복잡성과 비용을 추가합니다.
목표에 맞는 올바른 선택
여과 프레스의 이상적인 구성은 전적으로 주요 목표에 따라 달라집니다.
- 최대 케이크 건조도를 달성하는 것이 주요 목표라면: 고압 유압 시스템을 우선시하고 멤브레인 필터 플레이트에 투자하는 것을 고려하십시오.
- 높은 여과액 투명도를 보장하는 것이 주요 목표라면: 가장 중요한 결정은 필터 천의 정확한 재료, 직조 및 미크론 등급이 될 것입니다.
- 처리량 및 처리 속도를 최대화하는 것이 주요 목표라면: 고용량 펌프와 신속한 충전 및 배출 주기를 위한 효율적으로 설계된 매니폴드에 집중하십시오.
이러한 핵심 구성 요소들이 어떻게 상호 작용하는지 이해하면 여과 공정을 효과적으로 운영, 문제 해결 및 최적화할 수 있습니다.
요약표:
| 구성 요소 | 주요 기능 | 주요 고려 사항 |
|---|---|---|
| 프레임 | 고압을 견딜 수 있는 구조적 지지대 제공. | 헤드/테일 스톡 및 사이드바 포함; 견고해야 함. |
| 필터 플레이트 | 여과를 위해 슬러리를 담는 빈 챔버 형성. | 재료(예: 폴리프로필렌) 및 설계(예: 멤브레인 플레이트)가 성능에 영향. |
| 필터 천 | 고체와 액체를 분리하는 실제 여과 매체. | 직조 및 미크론 등급은 투명도 및 막힘 방지에 중요. |
| 유압 시스템 및 매니폴드 | 클램핑 힘 생성 및 슬러리/여과액 흐름 제어. | 압력 설정은 케이크 건조도 및 구성 요소 마모에 영향. |
