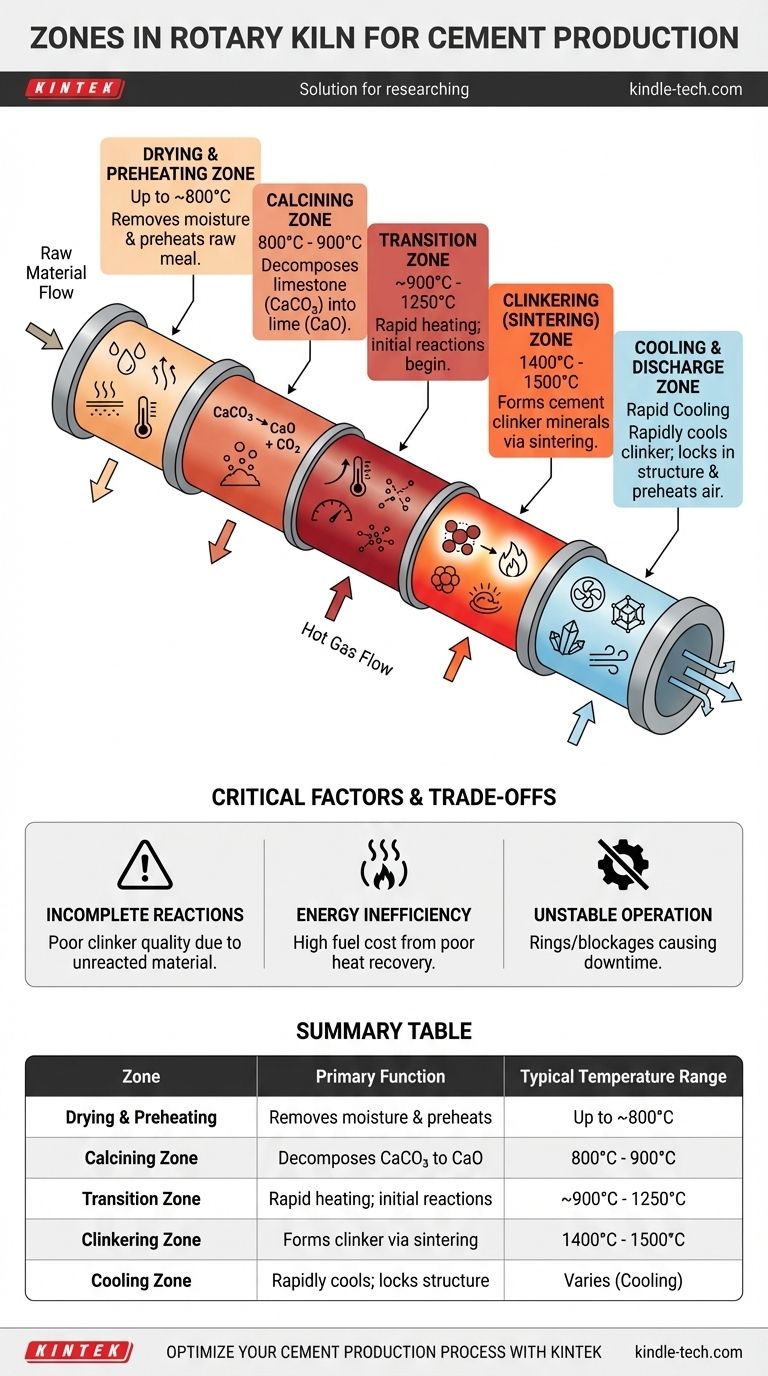

시멘트 생산에서 로터리 킬른은 재료 흐름과 열 공정에 따라 여러 구역으로 나뉩니다.이러한 구역에는 킬른 입구 콘, 예열 구역, 하소 구역, 상부 전이 구역, 클링커링 구역, 하부 전이 구역, 배출 구역이 포함됩니다.각 구역은 원료를 시멘트 제조의 중간 제품인 클링커로 변환하는 데 특정한 목적을 가지고 있습니다.각 구역은 열 전달, 연료 연소 및 재료 이동을 최적화하여 효율적인 화학적 및 물리적 반응을 보장하도록 설계되었습니다.장비 및 소모품 구매자가 적절한 가마 운영과 유지보수를 보장하려면 이러한 구역을 이해하는 것이 중요합니다.
핵심 사항을 설명합니다:
-
킬른 입구 콘:
- 로터리 킬른으로 원재료가 들어가는 입구입니다.
- 예열 구역으로 재료가 원활하게 흐르도록 설계되었습니다.
- 원뿔 모양은 난류를 줄이고 재료의 균일한 분포를 보장하는 데 도움이 됩니다.
-
예열 구역:
- 가마 입구 콘 바로 뒤에 위치한 이 구역은 원료를 가열하여 수분을 제거하고 화학적 분해의 초기 단계를 시작하는 곳입니다.
- 이 구역의 온도는 일반적으로 800°F~1,200°F입니다.
- 예열 구역은 재료를 미리 건조하고 예열하여 후속 구역에서 에너지 소비를 줄이는 데 매우 중요합니다.
-
소성 구역:
- 이 구역에서 원료는 탄산칼슘(CaCO₃)이 산화칼슘(CaO)과 이산화탄소(CO₂)로 분해되는 과정인 소성 과정을 거칩니다.
- 이곳의 온도는 1,500°F~1,800°F입니다.
- 이 구역은 클링커 생산에 필수적인 석회 형성에 매우 중요한 역할을 합니다.
-
상부 전환 영역:
- 이 영역은 소성 영역과 클링커링 영역 사이의 다리 역할을 합니다.
- 온도와 화학 반응의 원활한 전환을 보장하여 재료에 대한 열 충격을 방지합니다.
- 상부 전이 구역은 고온 클링커링 구역으로 들어가기 전에 재료의 흐름을 안정화시키는 데 도움이 됩니다.
-
클링커링 존:
- 클링커링 구역은 로터리 킬른에서 가장 뜨거운 부분으로 온도가 2,200°F에서 2,700°F에 이릅니다.
- 이 구역에서 재료는 소결을 거쳐 일련의 복잡한 화학 반응을 통해 클링커 결절을 형성합니다.
- 클링커링 존은 시멘트의 강도와 조성을 결정하기 때문에 클링커의 최종 품질에 매우 중요합니다.
-
하부 전환 영역:
- 이 구역은 클링커가 가마에서 나오기 전에 냉각을 촉진합니다.
- 클링커의 온도를 취급 및 추가 가공에 적합한 수준으로 낮추는 데 도움이 됩니다.
- 또한 낮은 전이 구역은 클링커가 너무 빨리 냉각되지 않도록 하여 열 응력과 균열을 유발할 수 있습니다.
-
배출 영역:
- 로터리 킬른의 마지막 구역으로, 냉각 및 보관을 위해 클링커가 킬른에서 배출되는 곳입니다.
- 이 영역은 고온의 재료를 처리하고 클링커가 원활하게 배출되도록 설계되었습니다.
- 배출구의 적절한 설계는 막힘을 방지하고 킬른의 지속적인 작동을 보장하는 데 필수적입니다.
장비 및 소모품 구매자를 위한 추가 고려 사항:
- 내화 라이닝:각 구역의 내화 라이닝은 온도와 화학적 환경에 따라 선택해야 합니다.내구성과 효율성을 위해서는 고품질 내화 재료가 필수적입니다.
- 열교환기:내부 열교환기는 열 전달과 연료 효율을 최적화하는 데 중요한 역할을 합니다.구매자는 이러한 구성 요소가 각 구역의 특정 열 요구 사항에 맞게 설계되었는지 확인해야 합니다.
- 온도 제어:각 구역마다 특정 온도 요구 사항이 있습니다.최적의 온도를 유지하고 일관된 클링커 품질을 보장하려면 고급 제어 시스템이 필요합니다.
- 유지 관리:특히 클링커링 구역과 같은 고온 구역에서는 가동 중단을 방지하고 장기 가동을 보장하기 위해 정기적인 킬른 유지 관리가 중요합니다.
로터리 킬른의 구역과 각각의 기능을 이해함으로써 장비 및 소모품 구매자는 킬른 성능을 최적화하고 고품질 시멘트 생산을 보장하기 위해 정보에 입각한 결정을 내릴 수 있습니다.
요약 표:
| 영역 | 기능 | 온도 범위 |
|---|---|---|
| 킬른 입구 콘 | 예열 구역으로의 원활한 재료 흐름 촉진 | N/A |
| 예열 구역 | 습기를 제거하고 화학적 분해를 시작합니다. | 800°F - 1,200°F |
| 소성 구역 | 탄산칼슘을 산화칼슘과 이산화탄소로 분해합니다. | 1,500°F - 1,800°F |
| 상부 전이 구역 | 소성 영역과 클링커링 영역 사이의 원활한 전환 보장 | N/A |
| 클링커링 영역 | 고온에서 소결을 통해 클링커 결절을 형성합니다. | 2,200°F - 2,700°F |
| 하부 전환 영역 | 클링커를 냉각시켜 취급 시 열 스트레스를 방지합니다. | N/A |
| 배출 영역 | 냉각 및 보관을 위해 클링커를 배출합니다. | N/A |
