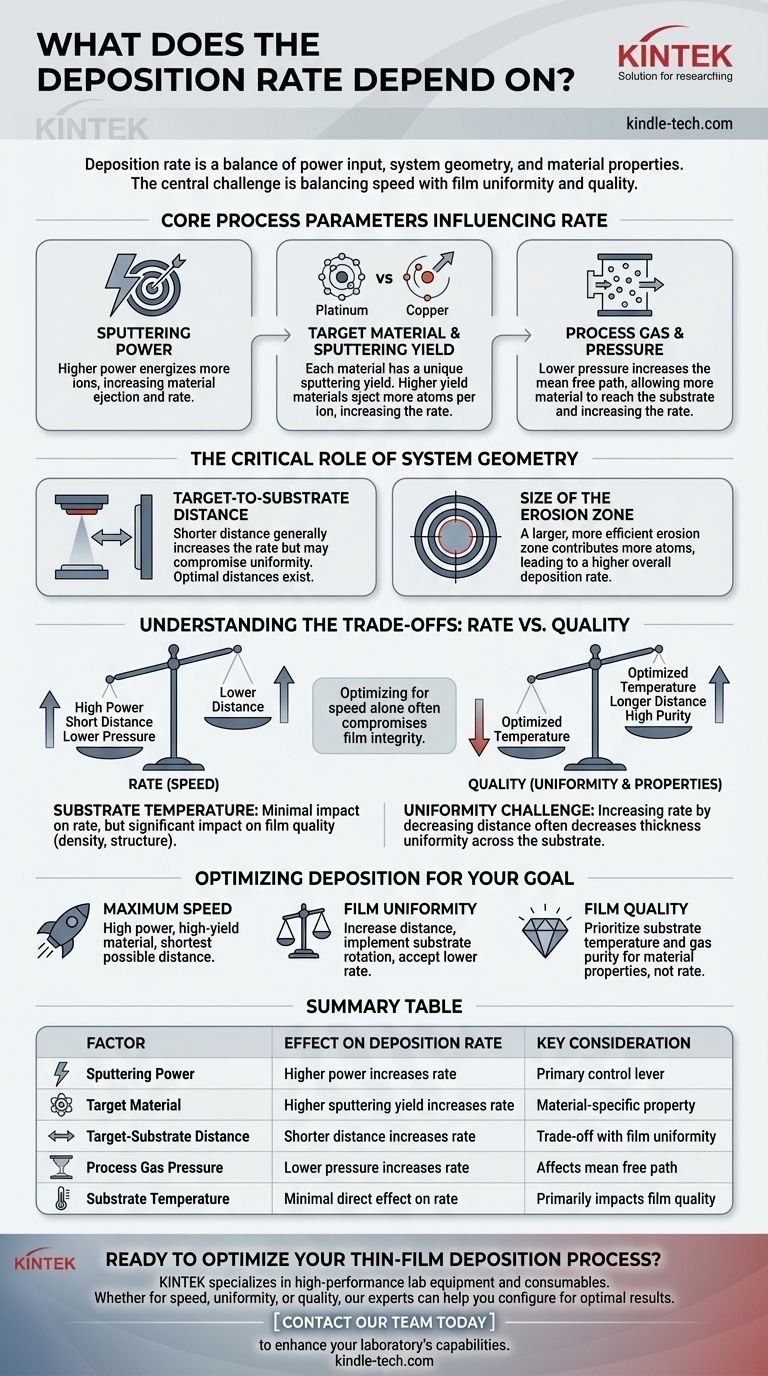

증착 속도는 무엇에 영향을 받습니까? 박막 공정 제어를 위한 주요 요인

근본적으로, 박막 공정의 증착 속도는 전력 입력, 시스템의 물리적 형상 및 증착하려는 특정 재료의 조합에 의해 결정됩니다. 속도를 높이는 가장 직접적인 방법은 전력을 높이거나 소스와 기판 사이의 거리를 줄이는 것이지만, 이러한 조치는 최종 박막의 균일성과 품질에 직접적인 영향을 미칩니다.

핵심 과제는 단순히 증착 속도를 최대화하는 것이 아니라, 그 속도를 필름 균일성과 품질이라는 동등하게 중요한 목표와 균형을 맞추는 것입니다. 속도만을 위해 최적화하면 생성하는 재료의 무결성이 손상되는 경우가 많습니다.

속도에 영향을 미치는 핵심 공정 변수

박막이 성장하는 속도는 시스템에 가하는 에너지와 그 에너지에 대한 재료의 반응의 직접적인 결과입니다.

스퍼터링 전력

마그네트론에 가해지는 전력량은 속도를 제어하는 주요 조절 장치입니다. 더 높은 전력은 플라즈마 내에서 더 많은 이온을 활성화시켜 이온이 타겟 재료를 더 강하고 빈번하게 충돌하게 만듭니다.

이는 더 많은 타겟 원자를 방출하여 기판으로 이동하는 재료의 흐름을 직접적으로 증가시키고, 결과적으로 증착 속도를 높입니다.

타겟 재료 및 스퍼터링 수율

타겟 재료 자체는 결정적인 요소입니다. 각 재료는 스퍼터링 수율이라는 고유한 특성을 가지고 있습니다. 이는 타겟을 충돌하는 이온당 타겟에서 방출되는 평균 원자 수입니다.

예를 들어, 백금 타겟은 다른 일반적인 금속보다 스퍼터링 수율이 낮습니다. 결과적으로, 완전히 동일한 공정 조건에서 다른 재료의 약 절반 정도의 증착 속도를 생성합니다.

공정 가스 및 압력

챔버 내부의 공정 가스(예: 아르곤) 압력은 속도에 직접적인 영향을 미칩니다. 압력이 낮을수록 방출된 타겟 재료가 기판으로 이동하는 동안 충돌할 가스 원자가 적다는 것을 의미합니다.

이 더 긴 "평균 자유 행로"는 더 많은 재료가 기판에 도달하게 하여 증착 속도를 증가시킵니다. 반대로, 압력이 높으면 충돌과 산란이 더 많이 발생하여 속도가 느려집니다.

시스템 형상의 결정적인 역할

증착 챔버가 물리적으로 구성되는 방식은 속도와 최종 박막 특성 모두에 심오하고 종종 간과되는 영향을 미칩니다.

타겟-기판 거리

일반적인 규칙으로, 증착 속도는 타겟과 기판 사이의 거리에 반비례합니다. 기판을 소스에 더 가깝게 가져오면 속도가 증가합니다.

그러나 특정 플라즈마 공정에서는 플라즈마 밀도가 최고조에 달하는 최적의 거리(예: 전극에서 몇 밀리미터)가 있어 거리가 멀어짐에 따라 다시 감소하기 전에 일시적으로 속도를 최대화할 수 있습니다.

침식 영역의 크기

증착 속도는 타겟의 침식 영역 크기에 의해 강하게 영향을 받습니다. 이는 스퍼터링이 활발하게 이루어지는 타겟 영역입니다.

더 크고 효율적으로 사용되는 침식 영역은 더 넓은 표면적이 스퍼터링된 원자를 기여한다는 것을 의미하며, 이는 주어진 전력 수준에서 전반적인 증착 속도를 높입니다.

트레이드오프 이해하기: 속도 대 품질

숙련된 엔지니어들은 가능한 가장 높은 증착 속도를 추구하는 것이 종종 실수라는 것을 알고 있습니다. 박막 품질에 가장 중요한 변수들이 반드시 속도를 높이지는 않습니다.

기판 온도 딜레마

기판 온도는 증착 속도 자체에는 거의 직접적인 영향을 미치지 않습니다. 그러나 박막 품질에는 상당한 영향을 미칩니다.

더 높은 기판 온도는 도착하는 원자에게 더 많은 표면 에너지를 제공하여, 원자들이 더 정렬되고 조밀한 구조로 배열되도록 합니다. 이는 결함을 줄이고 박막의 물리적 특성을 개선하지만, 공정을 더 빠르게 만들지는 않습니다.

균일성 문제

속도와 균일성 사이의 트레이드오프는 지속적입니다. 속도를 높이기 위해 타겟-기판 거리를 줄이면 거의 항상 기판 전체에 걸친 박막의 두께 균일성이 감소합니다.

재료는 침식 경로 바로 아래에 가장 많이 증착되며, 이 효과는 더 짧은 거리에서 더 두드러집니다. 고도로 균일한 박막을 달성하려면 종종 거리를 늘려야 하며, 이는 다시 속도를 낮춥니다.

목표에 따른 증착 최적화

공정을 효과적으로 제어하려면 먼저 주요 목표를 정의해야 합니다. 한 가지 목표에 대한 이상적인 매개변수는 다른 목표에는 맞지 않는 경우가 많습니다.

최대 속도에 중점을 두는 경우: 높은 전력, 높은 수율의 타겟 재료, 그리고 시스템이 허용하는 가장 짧은 타겟-기판 거리를 사용하십시오.
박막 균일성에 중점을 두는 경우: 타겟-기판 거리를 늘리고 기판 회전을 구현하는 것을 고려하되, 그에 따른 증착 속도 감소를 받아들이십시오.
박막 품질(예: 밀도, 낮은 응력)에 중점을 두는 경우: 기판 온도와 공정 가스 순도를 최적화하는 데 우선순위를 두십시오. 이들은 속도보다 재료 특성에 더 큰 영향을 미치기 때문입니다.

박막 증착을 마스터하는 것은 이러한 상충되는 변수들 간의 상호 작용을 이해하고 의도적으로 조작하는 것입니다.

요약표:

요인	증착 속도에 미치는 영향	주요 고려 사항
스퍼터링 전력	전력이 높을수록 속도 증가	주요 제어 장치
타겟 재료	스퍼터링 수율이 높을수록 속도 증가	재료별 특성
타겟-기판 거리	거리가 짧을수록 속도 증가	박막 균일성과 트레이드오프 관계
공정 가스 압력	압력이 낮을수록 속도 증가	원자의 평균 자유 행로에 영향
기판 온도	속도에 미치는 직접적인 영향은 미미함	주로 박막 품질에 영향
