본질적으로 진공로(vacuum furnace)는 거의 모든 공기가 제거된 강력하고 밀폐된 챔버 내부에서 재료를 가열하는 특수 유형의로입니다. 거의 진공 상태에서 작동함으로써, 이는 극도로 제어된 환경을 조성하여 공기 존재 하에서 재료를 가열할 때 발생하는 산화와 같은 원치 않는 화학 반응을 방지합니다. 이 공정은 첨단 제조, 야금술, 재료 과학에 매우 중요합니다.
진공로의 주요 기능은 단순히 열을 생성하는 것이 아니라, 청정한 저압 환경에서 열을 생성하는 것입니다. 이는 표면 오염을 방지하고 우수한 재료 순도, 강도 및 무결성을 초래하는 열처리 공정을 가능하게 합니다.
진공로 작동 방식: 주요 구성 요소
진공로는 통합된 구성 요소들의 시스템으로, 각 구성 요소는 원하는 처리 조건을 생성하고 유지하는 데 중요한 역할을 합니다. 이러한 부품들을 이해하면 진공로가 어떻게 고유한 기능을 달성하는지 알 수 있습니다.
밀폐형로 챔버
공정은 로 챔버(또는 쉘)에서 시작됩니다. 이는 견고하고 밀폐된 용기로, 일반적으로 고강도 강철로 제작되며, 극심한 내부 열을 관리하고 높은 진공 상태에서 구조적 무결성을 유지하기 위해 종종 이중벽, 수냉식 설계를 특징으로 합니다.
진공 시스템
이것이 로의 핵심입니다. 챔버에서 공기와 다른 가스를 제거하도록 설계된 다단계 펌프, 밸브 및 게이지 시스템입니다. 일반적으로 초기 배기를 위한 기계식 펌프와 처리에 필요한 최종 고진공 수준을 달성하기 위한 더 강력한 확산 펌프 또는 루츠 펌프를 포함합니다.
전기 가열 시스템
챔버 내부에서 전기 발열체는 800°C에서 3,000°C 이상에 이르는 정밀하고 균일한 온도를 생성합니다. 공기가 없으면 매우 효율적인 복사열 전달이 가능해져 뜨거운 지점 없이 재료가 고르게 가열됩니다.
냉각 시스템
중요한 구성 요소는 냉각 시스템입니다. 이는 종종 로 벽과 씰을 냉각시키는 내부 순수 물 회로를 포함합니다. 처리된 재료의 급속 냉각(담금질)을 위해, 시스템은 챔버를 질소나 아르곤과 같은 고순도 불활성 가스로 채우고, 이 가스를 순환시켜 열을 빠르게 추출할 수 있습니다.
자동 제어 시스템
현대의 진공로는 포괄적인 프로그래머블 로직 컨트롤러(PLC)에 의해 관리됩니다. 이 시스템은 온도, 진공도, 가스 유량 및 사이클 시간을 포함한 모든 중요 매개변수를 자동화하고 정밀하게 모니터링하여 공정 정확도와 반복성을 보장합니다.
진공 환경의 주요 이점
기존 대기 대신 진공을 사용하는 것은 첨단 재료를 처리하는 데 있어 뚜렷하고 강력한 이점을 제공합니다.
산화 및 오염 방지
이것이 가장 중요한 이점입니다. 산소를 제거함으로써 진공로는 재료 표면에 산화물(스케일)이 형성되는 것을 완전히 방지합니다. 그 결과 후속 세척이 필요 없고 재료의 무결성을 보존하는 깨끗하고 밝은 마감이 얻어집니다.
불순물 제거 (탈기)
저압 환경은 재료 자체 내의 휘발성 물질과 오염 물질을 적극적으로 끌어냅니다. 탈기(outgassing)라고 불리는 이 과정은 금속을 정제하고 최종 제품이 엄격한 품질 기준을 충족하도록 보장하는 데 중요합니다.
우수한 야금 특성 달성
가열부터 유지, 급속 가스 담금질에 이르는 전체 열 사이클에 대한 정밀한 제어는 엔지니어가 특정하고 반복 가능한 야금 특성을 달성할 수 있도록 합니다. 이는 고성능 합금의 경화, 브레이징, 풀림 및 소결과 같은 공정에 필수적입니다.
상충 관계 이해
진공로는 강력하지만, 모든 응용 분야에 적합하지 않게 만드는 특정 고려 사항이 있는 전문화된 도구입니다.
높은 초기 비용 및 복잡성
진공로는 정교하고 고정밀 기계입니다. 초기 구매 가격, 설치 및 지속적인 유지보수 비용은 기존 대기 로보다 상당히 높습니다.
전체 사이클 시간 증가
가열 사이클을 시작하기 전에 챔버를 요구되는 진공 수준까지 펌핑해야 하므로 전체 공정 시간이 길어집니다. 이 "펌프 다운 시간"은 대량, 저마진 생산에는 덜 효율적일 수 있습니다.
재료 제한
증기압이 높은 특정 재료는 진공 처리에 적합하지 않습니다. 고온 및 저압에서 이러한 재료는 증발하거나 "승화"되기 시작하여 주요 합금 원소의 손실로 이어질 수 있습니다.
진공로가 적합한 시점은 언제인가요?
진공로를 선택하는 것은 재료 요구 사항과 열처리 공정의 원하는 결과에 전적으로 달려 있습니다.
- 표면 무결성과 밝기가 주요 관심사일 경우: 공기 중에서 처리된 재료를 어둡게 하고 스케일을 생성하는 산화를 완전히 방지하므로 진공로가 필수적입니다.
- 고순도 처리가 주요 관심사일 경우: 티타늄, 슈퍼합금 또는 의료용 임플란트와 같은 민감한 재료에서 오염 물질과 부산물을 제거하는 데 진공 환경은 필수적입니다.
- 특정 야금 특성 달성이 주요 관심사일 경우: 가열 및 급속 가스 담금질에 대한 정밀한 제어는 까다로운 구조적 요구 사항을 가진 첨단 합금을 만드는 데 탁월합니다.
궁극적으로 진공로는 비교할 수 없는 수준의 환경 제어를 제공하여 기존 대기에서는 단순히 달성할 수 없는 특성을 가진 재료를 만들 수 있도록 합니다.
요약표:
| 주요 측면 | 세부 사항 |
|---|---|
| 주요 기능 | 산화 및 오염을 방지하기 위해 거의 진공 상태의 환경에서 재료를 가열합니다. |
| 주요 구성 요소 | 밀폐 챔버, 진공 펌프 시스템, 전기 발열체, 냉각 시스템, 자동 제어 장치. |
| 주요 이점 | 산화 방지, 불순물 제거(탈기), 우수한 야금 특성 달성. |
| 이상적인 응용 분야 | 고순도 처리(예: 항공우주 합금, 의료용 임플란트), 브레이징, 풀림, 소결, 경화. |
| 고려 사항 | 더 높은 초기 비용, 더 긴 사이클 시간, 높은 증기압을 가진 재료에는 적합하지 않음. |
비교할 수 없는 재료 순도를 달성할 준비가 되셨습니까?
귀하의 실험실 또는 제조 공정이 최고 수준의 재료 무결성과 오염 없는 결과를 요구합니까? 진공로의 정밀한 제어는 항공우주, 의료 기기 제조 및 재료 과학 분야의 첨단 응용 분야에 필수적입니다.
KINTEK은 귀하의 특정 요구에 맞춰진 진공로 솔루션을 포함하여 고성능 실험실 장비를 전문으로 합니다. 당사는 귀하가 다음을 수행할 수 있도록 기술과 전문 지식을 제공합니다.
- 표면 산화 제거 및 밝고 깨끗한 마감 달성.
- 효과적인 탈기를 통해 티타늄 및 슈퍼합금과 같은 민감한 재료 정제.
- 경화 및 브레이징과 같은 중요 열처리 공정에 대한 반복 가능하고 정밀한 제어 획득.
진공로가 귀하의 특정 열처리 문제를 어떻게 해결할 수 있는지 논의해 봅시다. 맞춤형 상담을 위해 지금 바로 전문가에게 문의하십시오!

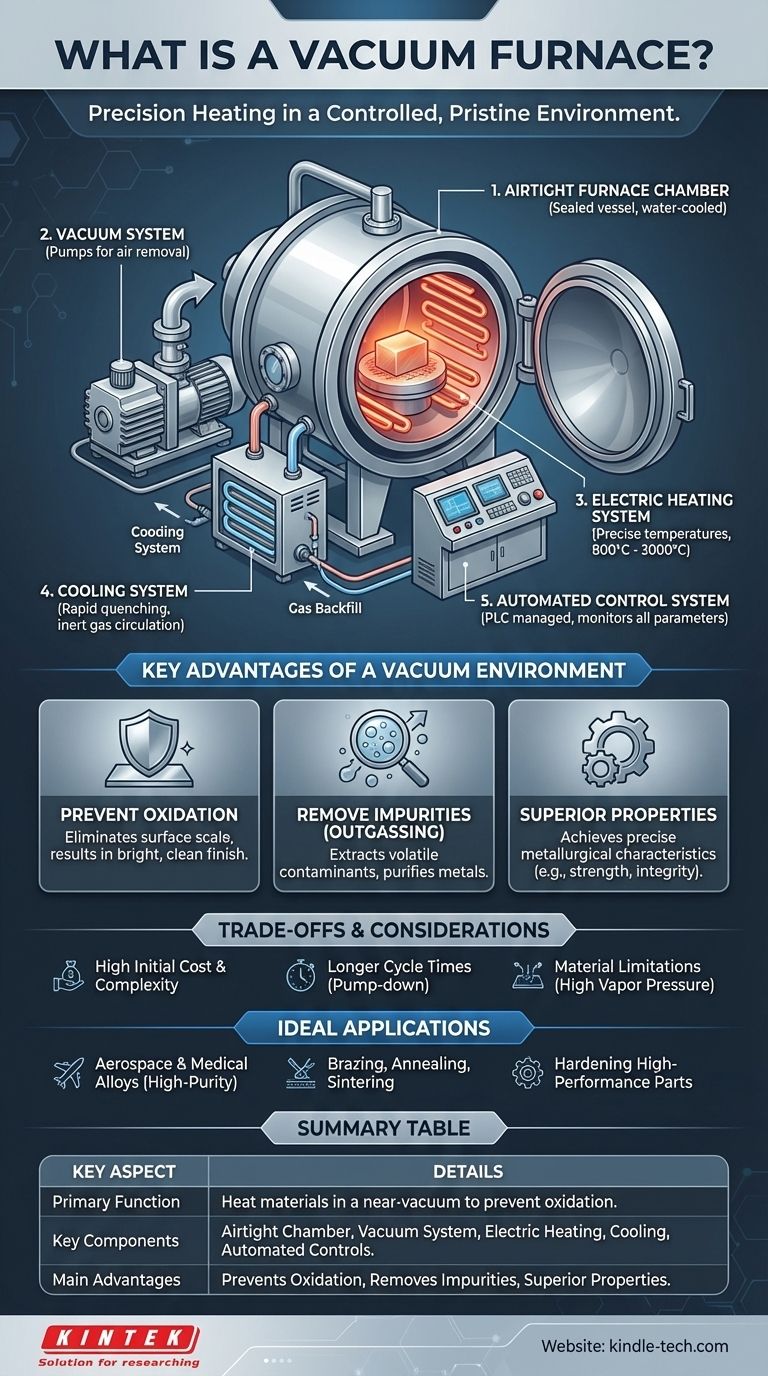

시각적 가이드
