핵심적으로, 알루미늄 진공 브레이징은 진공로 내부에서 알루미늄 부품 간에 강력하고 영구적인 결합을 생성하는 데 사용되는 첨단 접합 공정입니다. 이 공정은 알루미늄 자체보다 녹는점이 낮은 충전 금속으로 부품을 가열하는 과정을 포함합니다. 진공 상태에서 이 충전 금속은 녹아 모세관 현상에 의해 밀착된 이음매로 흡수되어 화학 플럭스를 사용하지 않고도 매우 깨끗하고 누출이 없으며 야금학적으로 견고한 연결을 형성합니다.
알루미늄을 접합하는 것은 견고하고 즉시 형성되는 산화층 때문에 상당한 어려움을 겪습니다. 알루미늄 진공 브레이징은 부식성 화학 물질이 아닌 고진공 환경을 사용하여 산소를 제거함으로써 복잡하고 고성능 어셈블리를 위한 완벽한 야금학적 결합을 가능하게 합니다.
진공 브레이징은 어떻게 알루미늄의 난제를 극복할까요?
이 공정의 가치를 이해하려면 먼저 이 공정이 해결하는 근본적인 문제를 이해해야 합니다. 원리는 간단하지만 부품 품질과 설계 자유도에 지대한 영향을 미칩니다.
진공의 결정적인 역할
전체 공정은 압력이 거의 완벽한 진공(일반적으로 10⁻⁵ Torr 이하)으로 감소된 밀폐된 챔버에서 진행됩니다. 이 환경은 단순한 용기가 아니라 공정의 활성 부분입니다.
거의 모든 산소를 제거함으로써 진공은 알루미늄 부품이 가열될 때 산화되는 것을 방지합니다. 이것이 이 공정이 "플럭스리스"인 핵심 이유입니다.
산화층 분해
진공 상태에서도 알루미늄 부품은 기존의 강한 산화알루미늄 층을 가지고 용광로에 들어갑니다. 고온과 진공 환경의 조합은 종종 산소 "게터" 역할을 하는 충전 합금의 소량 마그네슘의 도움을 받아 이 산화층을 분해하고 소멸시킵니다.
이것은 순수하고 깨끗한 알루미늄 표면을 드러내어 용융된 충전 금속이 모재 금속을 적절하게 "적시고" 강력한 결합을 형성할 수 있도록 합니다.
충전 금속 및 모세관 현상
얇은 포일 또는 페이스트 형태의 특수 알루미늄-실리콘 충전 합금은 가열 전에 조인트 가장자리에 배치됩니다. 용광로가 정확한 브레이징 온도(모재 알루미늄의 녹는점 바로 아래)에 도달하면 충전 금속이 녹습니다.
표면이 완벽하게 깨끗하기 때문에 용융된 충전 금속은 모세관 현상이라는 물리적 현상을 통해 부품 사이의 미세한 틈으로 자연스럽게 빨려 들어가 조인트를 완전히 채웁니다.
기존 접합 방식 대비 주요 장점
진공 브레이징은 모든 용접 또는 기존 브레이징을 대체하는 것은 아니지만, 특정 까다로운 응용 분야에 대해 뚜렷한 이점을 제공합니다.
타의 추종을 불허하는 청결도 및 강도
부식성 플럭스를 사용하지 않기 때문에 완성된 부품은 매우 깨끗하고 밝으며, 브레이징 후 세척이 필요 없습니다. 결과적으로 생성되는 조인트는 보이드, 약점 또는 미래의 부식을 유발할 수 있는 플럭스 함유물이 없어 더 강력하고 신뢰할 수 있는 결합을 이룹니다.
복잡하고 섬세한 형상에 탁월
진공로에서의 단일 사이클은 열교환기와 같은 복잡한 어셈블리에서 수백 또는 수천 개의 조인트를 동시에 생성할 수 있습니다. 이는 순차적이고 점대점 접합이 필요한 용접으로는 불가능합니다. 균일한 가열은 또한 변형을 최소화하여 얇은 벽 부품에 이상적입니다.
뛰어난 조인트 무결성 및 누출 방지
이 공정은 본질적으로 누출이 없는 조밀하고 보이드 없는 조인트를 생성합니다. 이는 라디에이터, 전자 제품용 냉각판, 항공우주 연료 라인과 같이 유체 또는 가스 이송과 관련된 응용 분야에서 필수적입니다.
절충점 이해
모든 공정이 모든 상황에 완벽한 것은 아닙니다. 객관성을 위해서는 알루미늄 진공 브레이징의 한계를 인정해야 합니다.
더 높은 공정 비용 및 사이클 시간
진공로는 상당한 자본 투자를 나타내며, 공정 자체(펌프다운, 가열, 브레이징 및 제어된 냉각 포함)는 몇 시간이 걸리는 배치 공정입니다. 이로 인해 대부분의 대량 용접 작업보다 부품당 비용이 더 많이 듭니다.
오염에 대한 극도의 민감성
플럭스 없는 브레이징의 성공은 전적으로 부품의 청결도에 달려 있습니다. 잔류 오일, 그리스 또는 기타 표면 오염 물질은 진공 상태에서 가스를 방출하여 전체 배치를 망칠 수 있습니다. 이로 인해 세심한 사전 세척 공정이 필요합니다.
설계 및 재료에 대한 제약
조인트는 적절한 모세관 현상을 용이하게 하기 위해 좁고 제어된 간격(일반적으로 0.001" - 0.004")으로 설계되어야 합니다. 또한 특정 "브레이징 가능한" 등급의 알루미늄 합금만 사용할 수 있으며, 충전 금속은 모재와 호환되어야 합니다.
귀하의 응용 분야에 적합한 선택
올바른 접합 방법을 선택하려면 공정 기능과 주요 설계 및 성능 목표를 일치시켜야 합니다.
- 복잡한 어셈블리에 대한 최대 강도 및 누출 방지 무결성에 중점을 둔다면: 알루미늄 진공 브레이징은 특히 다채널 열교환기와 같은 부품에 탁월한 선택입니다.
- 의료, 반도체 또는 항공우주용으로 깨끗하고 플럭스 없는 부품 생산에 중점을 둔다면: 진공 브레이징의 본질적인 청결도는 잠재적 오염을 피하는 중요한 이점입니다.
- 얇은 벽 또는 변형에 민감한 부품 접합에 중점을 둔다면: 진공 브레이징의 균일하고 제어된 가열은 국부 용접보다 훨씬 우수한 치수 안정성을 제공합니다.
- 단순한 조인트의 저비용 대량 생산에 중점을 둔다면: 자동 용접 또는 딥 브레이징이 더 비용 효율적인 솔루션일 수 있습니다.
원리와 절충점을 이해함으로써 알루미늄 진공 브레이징을 활용하여 기존 방법으로는 달성할 수 없는 수준의 품질과 설계 복잡성을 달성할 수 있습니다.
요약표:
| 측면 | 주요 세부 사항 |
|---|---|
| 공정 | 충전 금속을 사용하는 진공로 내 첨단 접합 |
| 주요 이점 | 플럭스 없는 깨끗하고 강력한 야금학적 결합 |
| 이상적인 용도 | 복잡한 어셈블리, 얇은 벽, 변형에 민감한 부품 |
| 주요 과제 | 극도의 청결도와 제어된 조인트 간격 필요 |
| 최고의 응용 분야 | 열교환기, 항공우주 부품, 의료 기기 |
정밀 진공 브레이징으로 알루미늄 부품 품질을 향상시킬 준비가 되셨습니까?
KINTEK은 알루미늄 진공 브레이징과 같은 고성능 접합 공정을 지원하는 첨단 실험실 장비 및 소모품을 전문으로 합니다. 당사의 전문 지식은 항공우주, 의료 및 전자 산업의 제조업체가 플럭스 오염 없이 우수한 조인트 무결성 및 청결도를 달성하도록 돕습니다.
지금 문의하십시오 당사의 솔루션이 귀사의 브레이징 공정을 최적화하고 귀사의 응용 분야에 필요한 강력하고 누출 없는 어셈블리를 제공하는 방법에 대해 논의하십시오.

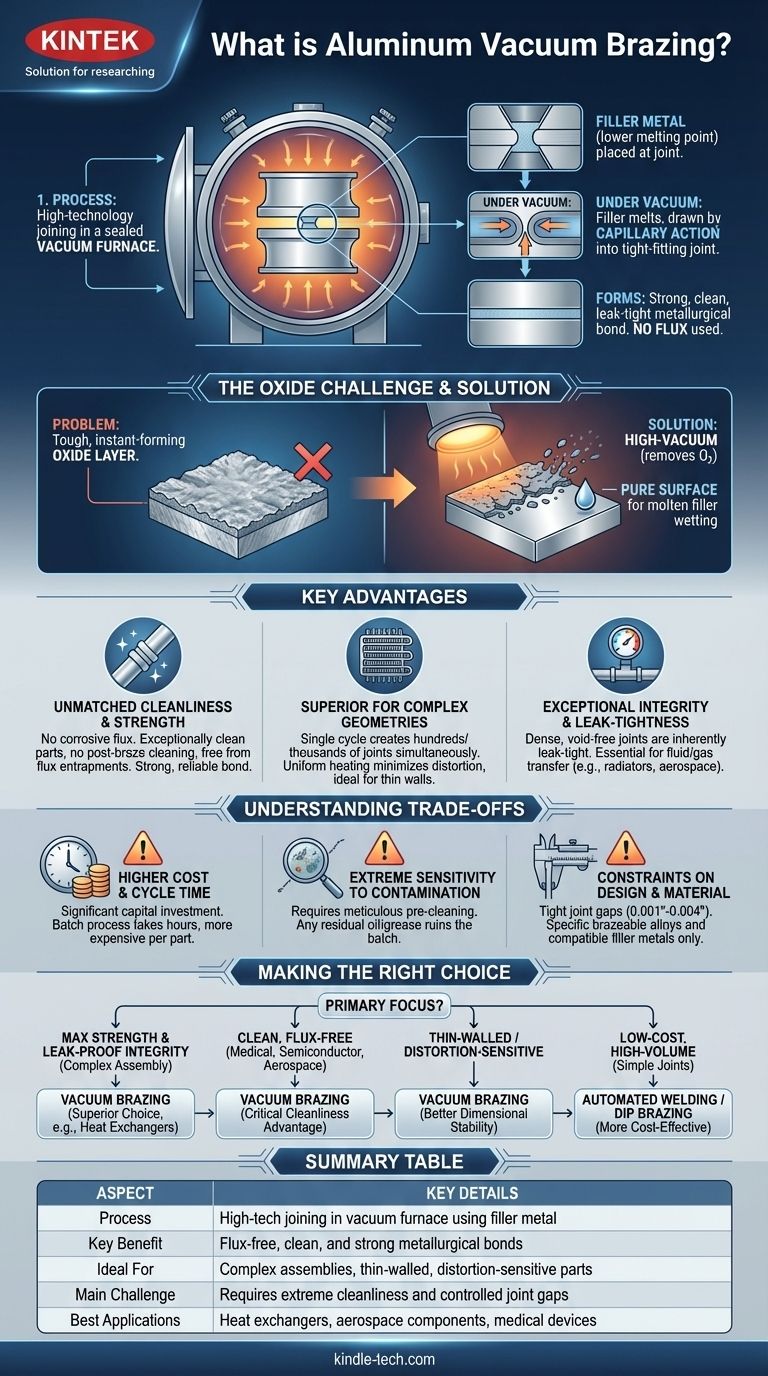

시각적 가이드
