본질적으로 채널형 유도 용해로(channel-type induction furnace)는 2차 코일이 용융된 금속의 닫힌 루프를 형성하는 변압기와 같은 방식으로 작동하는 특수 가열 용기입니다. 이 용해로는 금속의 대부분을 담는 주 내화물로 둘러싸인 챔버와, 이 챔버와 좁은 통로 또는 "채널"로 연결되어 용탕의 소량 순환 부분을 가열하는 유도 장치로 구성됩니다.
채널 용해로의 결정적인 차이점은 설계에 있습니다. 주 금속 욕조와 가열 영역을 분리합니다. 작고 전용된 금속 루프를 지속적으로 가열함으로써, 정밀한 온도에서 대량의 용융 금속을 보관하는 데 탁월한 효율성을 갖게 됩니다.

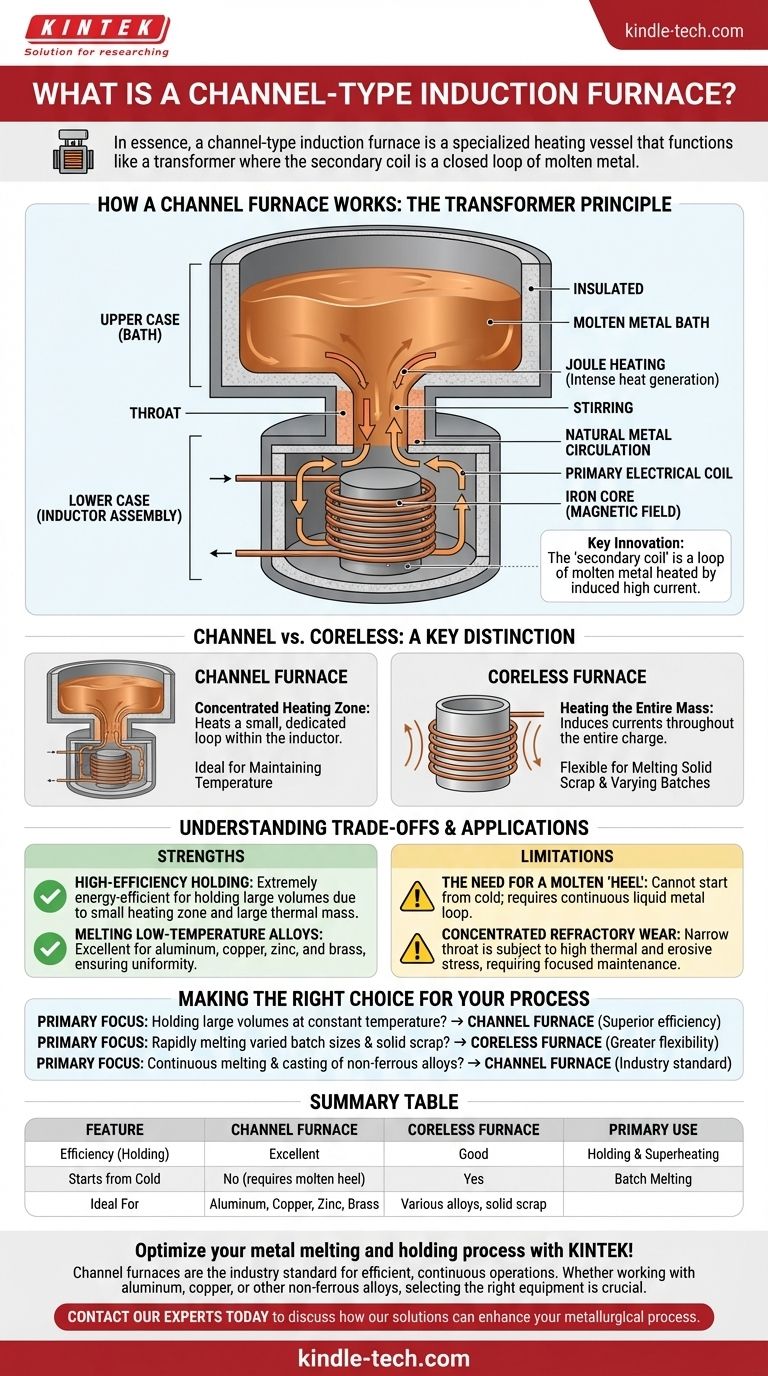

채널 용해로의 작동 방식: 변압기 원리
채널 용해로는 전자기 유도의 기본 원리를 독특하고 매우 효율적인 구성으로 활용합니다. 그 작동 방식은 고유한 구성 요소를 살펴보고 이들이 상호 작용하는 방식을 이해하는 것이 가장 좋습니다.
핵심 구성 요소: 욕조와 인덕터
용해로는 두 가지 주요 부분으로 구성됩니다. 상부 케이스(upper case)는 용융 금속의 대부분을 담는 주 용기 또는 욕조입니다. 하부 케이스(lower case)는 철심과 1차 코일을 포함하는 인덕터 어셈블리입니다. 이 두 부분은 목(throats)이라고 불리는 하나 이상의 좁은 내화물 통로로 연결됩니다.
1차 코일 대 2차 루프
인덕터 어셈블리에는 표준 변압기와 마찬가지로 철심 주위에 감긴 1차 전기 코일이 포함되어 있습니다. 핵심적인 혁신은 "2차 코일"이 전선으로 만들어지지 않고, 주 욕조에서 채널을 통해 인덕터 코어 주위로 흐르는 용융 금속 루프에 의해 형성된다는 점입니다.
유도를 통한 열 발생
1차 코일에 교류 전류가 가해지면 철심에 강력하고 변동하는 자기장이 생성됩니다. 이 자기장은 용융 금속 루프에 매우 높은 2차 전류를 유도합니다. 금속의 고유한 전기 저항으로 인해 이 전류는 격렬한 열(줄 발열, Joule heating)을 발생시켜 채널 내부의 금속 온도를 빠르게 높입니다.
금속 순환의 중요성
제한된 채널 내에서 발생하는 이러한 강렬한 가열은 전자기력과 결합하여 금속이 지속적으로 흐르도록 합니다. 채널에서 나온 뜨거운 금속은 주 욕조로 상승하고, 욕조에서 나온 더 차가운 금속은 그 자리를 채우기 위해 내려갑니다. 이러한 자연 순환은 지속적이고 부드러운 교반(stirring)을 제공하여 전체 용탕에 걸쳐 우수한 온도 균일성과 화학적 균질성을 보장합니다.
채널형 대 코어리스(Coreless): 핵심적인 차이점
둘 다 유도 용해로이지만, 열을 적용하는 방식에 따라 성능과 이상적인 응용 분야에 근본적인 차이가 발생합니다.
가열 영역: 집중된 채널
채널 용해로는 모든 에너지를 금속의 작고 특정 부분, 즉 인덕터 내부의 루프에 적용합니다. 주 욕조에 있는 나머지 금속은 이 과열된 금속의 순환을 통해서만 가열됩니다.
코어리스 방식: 전체 질량 가열
코어리스 유도 용해로에서는 1차 코일이 전체 도가니를 둘러쌉니다. 자기장은 전체 장입물에 와전류를 유도하여 전체 금속 덩어리를 동시에 가열합니다.
작동에 미치는 영향
이러한 구조적 차이는 채널 용해로가 이미 액체 상태인 욕조의 온도를 유지하는 데 탁월한 반면, 코어리스 용해로는 다양한 배치 크기로 고체 스크랩을 용해하는 데 더 유연하다는 것을 의미합니다.
상충 관계 및 응용 분야 이해
채널 용해로의 고유한 설계는 특정 작업에는 이상적이지만 다른 작업에는 덜 적합합니다.
강점: 고효율 보관
가열 영역이 작고 단열이 잘 되어 있으며, 주 욕조는 상대적으로 작은 표면적을 가진 큰 열 질량을 가지고 있기 때문에 채널 용해로는 장시간 동안 금속을 온도로 유지하는 데 극도로 에너지 효율적입니다. 이들은 종종 1차 용해로 다운스트림에서 보관 및 과열 장치로 사용됩니다.
강점: 저온 합금 용해
이러한 용해로는 알루미늄, 구리, 아연, 황동과 같이 녹는점이 낮은 비철 합금을 용해하고 보관하는 데 표준적인 선택입니다. 지속적인 순환은 합금 조성을 유지하는 데 탁월합니다.
제한 사항: 용융된 "잔량(heel)"의 필요성
채널 용해로는 차가운 고체 재료에서 시작할 수 없습니다. 2차 회로를 완성하기 위해 지속적인 액체 금속 루프가 필요합니다. 따라서 용해로는 유휴 상태일 때에도 항상 금속의 용융된 "잔량(heel)"을 유지하거나 다른 출처에서 초기 용융 금속 장입물로 시작해야 합니다.
제한 사항: 집중된 내화물 마모
모든 열과 금속 흐름이 좁은 목 부분에 집중됩니다. 이로 인해 이 영역의 내화물 라이닝은 높은 열적 및 침식 스트레스를 받게 되며, 종종 주 욕조 라이닝보다 더 집중적인 유지보수가 필요합니다.
귀하의 공정에 적합한 선택
올바른 용해로 기술을 선택하는 것은 운영 효율성과 최종 제품 품질 모두에 중요합니다.
- 대량의 금속을 일정한 온도로 유지하는 것이 주된 목표인 경우: 채널 용해로의 탁월한 열 효율성은 보관 응용 분야에 가장 적합한 선택입니다.
- 다양한 배치 크기(고체 스크랩 포함)를 신속하게 용해하는 것이 주된 목표인 경우: 코어리스 유도 용해로는 더 큰 운영 유연성을 제공하며 배치 용해에 더 적합합니다.
이러한 근본적인 설계 차이를 이해하면 특정 야금 공정에 가장 효율적이고 비용 효율적인 용해 기술을 선택할 수 있습니다.
요약표:
| 특징 | 채널 용해로 | 코어리스 용해로 |
|---|---|---|
| 주요 용도 | 보관 및 과열 | 배치 용해 |
| 효율성 (보관 시) | 우수 | 양호 |
| 처음부터 시작 가능 여부 | 아니요 (용융 잔량 필요) | 예 |
| 이상적인 대상 | 알루미늄, 구리, 아연, 황동 | 다양한 합금, 고체 스크랩 |
