탄소 나노튜브의 화학 기상 증착이란 무엇인가요? 산업 생산을 위한 확장 가능한 방법

본질적으로, 탄소 나노튜브를 위한 화학 기상 증착(CVD)은 탄소 함유 가스를 용광로에서 가열하는 상향식 제조 공정입니다. 이 가스는 미세한 금속 촉매 입자 위에서 분해되고, 방출된 탄소 원자는 속이 빈 원통형 나노튜브 구조로 자가 조립됩니다. 이 방법은 아크 방전이나 레이저 절제와 같은 구식 기술보다 훨씬 확장 가능하고 제어 가능하기 때문에 산업 표준이 되었습니다.

화학 기상 증착은 탄소 나노튜브를 만드는 한 가지 방법이 아니라, 탄소 나노튜브를 실험실의 호기심에서 상업적으로 실행 가능한 재료로 발전시킨 근본적인 기술입니다. 그 가치는 다른 어떤 방법도 따라올 수 없는 규모와 비용으로 정밀한 구조 제어를 제공하는 데 있습니다.

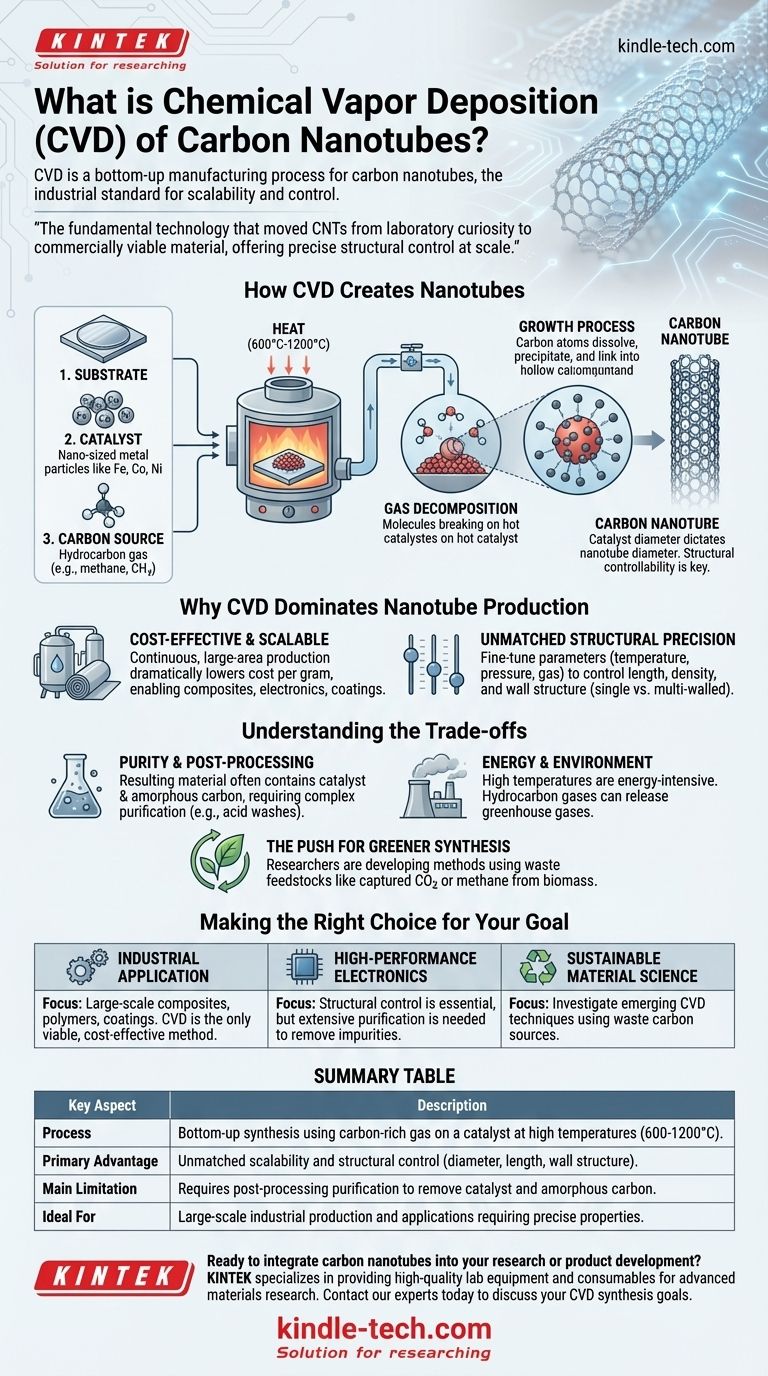

화학 기상 증착이 나노튜브를 생성하는 방법

높은 수준에서 이 과정은 차가운 표면에 증기가 물로 응축되는 것과 유사합니다. 그러나 CVD에서는 화학 반응이 가스에서 고체 탄소 원자를 증착합니다.

핵심 구성 요소

합성은 고온 반응기 내에서 함께 작동하는 세 가지 핵심 요소를 필요로 합니다.

1. 기판: 이것은 일반적으로 실리콘 또는 석영으로, 반응이 일어날 안정적인 표면을 제공하는 기본 재료입니다.
2. 촉매: 이것은 철, 코발트 또는 니켈과 같은 나노 크기의 금속 입자입니다. 촉매는 나노튜브 성장이 시작되는 중요한 씨앗 지점입니다.
3. 탄소원: 이것은 반응기로 유입되는 탄화수소 가스(메탄, 아세틸렌 또는 에틸렌 등)입니다. 이는 탄소 원자의 "원료" 역할을 합니다.

성장 과정: 열 반응

이 과정은 통제된 순서로 진행됩니다. 먼저, 촉매 나노입자로 코팅된 기판은 일반적으로 600°C에서 1200°C 사이의 고온으로 가열됩니다.

다음으로, 탄소원 가스가 반응기로 유입됩니다. 강렬한 열은 뜨거운 촉매 입자 표면에서 가스 분자를 분해시킵니다.

마지막으로, 이제 해방된 탄소 원자는 촉매 입자로 용해되어 침전되며, 그곳에서 탄소 나노튜브의 특징적인 육각형 패턴으로 서로 연결되어 흙에서 풀잎이 자라듯이 위로 솟아오릅니다.

촉매가 제어의 핵심인 이유

이 과정은 촉매가 단순한 개시자가 아니라 템플릿이기 때문에 촉매 화학 기상 증착(CCVD)이라고 더 정확하게 불립니다.

촉매 나노입자의 직경은 결과 나노튜브의 직경을 직접적으로 결정합니다. 성장이 시작되기 전에 이러한 촉매 입자의 크기를 신중하게 조절함으로써 제조업체는 특정하고 균일한 직경을 가진 나노튜브를 생산할 수 있습니다. 이러한 수준의 "구조적 제어 가능성"은 CVD에 고유하며 예측 가능한 전자 및 기계적 특성을 가진 재료를 만드는 데 필수적입니다.

CVD가 나노튜브 생산을 지배하는 이유

레이저 절제 및 아크 방전과 같은 구식 방법(강렬한 에너지로 순수한 흑연을 기화시키는 것)은 소규모 연구에는 효과적이지만 대량 생산에는 비실용적입니다. CVD는 규모의 문제를 해결했습니다.

비용 효율성 및 확장성

CVD는 이전 방법보다 더 연속적이고 에너지 집약적이지 않은 공정입니다. 대면적 기판을 코팅하거나 대형 반응기에서 연속적으로 작동하도록 확장할 수 있어 나노튜브의 그램당 비용을 극적으로 낮추고 복합 재료, 전자 제품 및 코팅에 사용할 수 있도록 합니다.

비할 데 없는 구조적 정밀도

직경 제어 외에도 작업자는 온도, 압력 및 가스 조성과 같은 다른 CVD 매개변수를 미세 조정하여 나노튜브의 길이, 밀도 및 심지어 벽 구조(단일벽 대 다중벽)에 영향을 줄 수 있습니다. 이는 맞춤형 나노튜브 특성이 필요한 모든 응용 분야에 CVD를 최적의 방법으로 만듭니다.

장단점 이해하기

지배력에도 불구하고 CVD 공정은 완벽하지 않습니다. 그 한계를 이해하는 것은 실제 응용 분야에 중요합니다.

순도 및 후처리

결과 나노튜브 재료는 종종 원하는 나노튜브뿐만 아니라 남은 촉매 입자 및 바람직하지 않은 비결정성 "비정질 탄소"를 포함하는 혼합물입니다. 이러한 불순물은 산 세척과 같은 복잡한 후처리 단계를 통해 제거되어야 하며, 이는 비용과 복잡성을 증가시킵니다.

에너지 소비 및 환경 영향

CVD에 필요한 고온은 상당한 양의 에너지를 소비합니다. 또한 탄화수소 원료 가스의 사용은 공정이 온실가스를 방출할 수 있음을 의미합니다. 이 합성 단계는 탄소 나노튜브의 잠재적인 생태독성 및 환경 발자국의 주요 원천입니다.

더 친환경적인 합성을 위한 노력

이러한 환경 문제를 해결하기 위해 연구원들은 "친환경" 또는 폐기물 원료를 사용하는 CVD 방법을 적극적으로 개발하고 있습니다. 여기에는 포집된 이산화탄소(CO2) 또는 바이오매스에서 생산된 메탄을 탄소원으로 사용하여 나노튜브 생산을 더욱 지속 가능하게 만드는 선구적인 기술이 포함됩니다.

목표에 맞는 올바른 선택

귀하의 응용 분야에 따라 CVD 공정 및 그 결과물을 보는 방식이 달라집니다.

• 주요 초점이 대규모 산업 응용 분야인 경우: CVD는 복합 재료, 폴리머 또는 코팅에 필요한 CNT 양을 비용 효율적인 방식으로 생산할 수 있는 유일한 실행 가능한 방법입니다.
• 주요 초점이 고성능 전자 제품인 경우: CVD의 구조 제어는 필수적이지만, 그렇지 않으면 장치 성능을 방해할 금속 촉매 불순물을 제거하기 위한 광범위한 정화 필요성을 고려해야 합니다.
• 주요 초점이 지속 가능한 재료 과학인 경우: 포집된 CO2 또는 열분해된 메탄과 같은 폐탄소원을 활용하여 환경 목표에 부합하고 수명 주기 영향을 줄이는 새로운 CVD 기술을 조사하십시오.

CVD의 원리를 이해하는 것은 미래 혁신을 위해 탄소 나노튜브의 놀라운 특성을 활용하는 첫 번째 단계입니다.

요약표:

주요 측면	설명
공정	고온(600-1200°C)에서 촉매 위에 탄소 함유 가스를 사용하는 상향식 합성.
주요 장점	기존 방법에 비해 비할 데 없는 확장성 및 구조 제어(직경, 길이, 벽 구조).
주요 한계	촉매 입자 및 비정질 탄소 불순물을 제거하기 위한 후처리 정화 필요.
이상적인 용도	대규모 산업 생산(복합 재료, 코팅) 및 정밀한 나노튜브 특성이 필요한 응용 분야.
