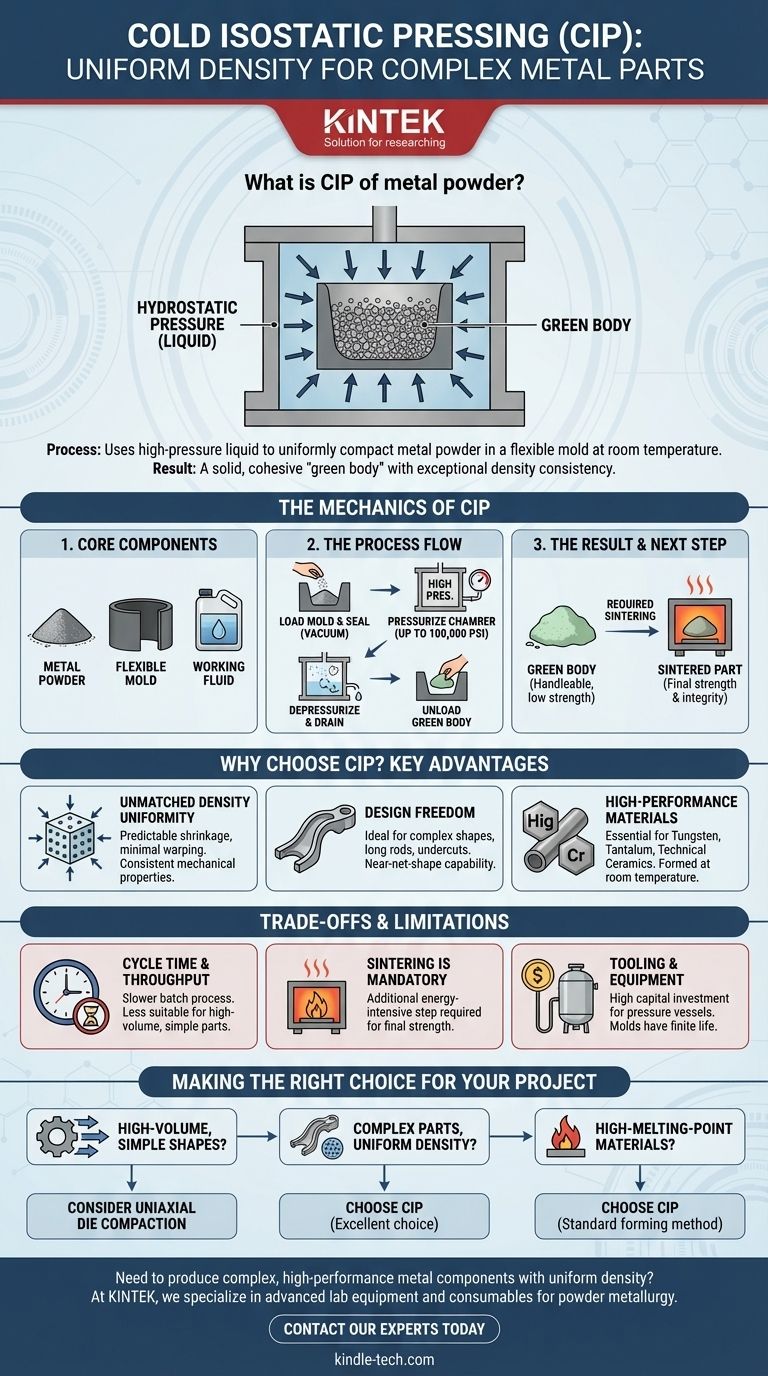

금속 분말의 등방압간단조(Cold Isostatic Pressing)란 무엇인가요? 복잡한 금속 부품의 균일한 밀도 달성

간단히 말해, 등방압간단조(CIP)는 유연한 몰드 내부의 금속 분말을 상온에서 고압의 액체를 사용하여 균일하게 압축하는 분말 야금 공정입니다. 모든 방향에서 압력을 고르게 가함으로써 CIP는 "그린 바디(green body)"라고 불리는 단단하고 응집력 있는 부품을 구조 전체에 걸쳐 매우 일관된 밀도로 생성합니다.

CIP의 결정적인 특징은 정수압을 사용한다는 점입니다. 단방향 또는 양방향으로 힘을 가하는 기계적 프레스와 달리, CIP의 전방위 압력은 내부 응력과 구조적 결함을 최소화하여 고성능 재료로 복잡한 부품을 만드는 데 이상적입니다.

등방압간단조의 메커니즘

특정 응용 분야에 CIP가 선택되는 이유를 이해하려면 먼저 공정이 어떻게 작동하는지, 그리고 무엇이 CIP를 독특하게 만드는지 살펴봐야 합니다.

핵심 구성 요소: 분말, 몰드 및 유체

이 공정은 세 가지 주요 요소에 의존합니다. 첫 번째는 최종 부품을 형성할 금속 분말 자체입니다.

두 번째는 종종 고무나 폴리우레탄으로 만들어진 유연한 엘라스토머 몰드입니다. 이 몰드는 원하는 부품 형상의 음각이며 완성된 부품의 형상을 결정합니다.

세 번째는 작동 유체로, 일반적으로 부식 억제제가 첨가된 물이나 특수 오일입니다. 이 액체는 펌프에서 몰드로 엄청난 압력을 전달하는 매개체입니다.

단계별 공정

CIP 사이클은 간단하고 체계적입니다. 먼저, 금속 분말을 유연한 몰드에 채우고, 갇힌 공기를 제거하기 위해 종종 진공 상태에서 밀봉합니다.

밀봉된 몰드는 고압 챔버 내부에 놓입니다. 챔버는 작동 유체로 채워지고 밀봉됩니다.

외부 펌프가 유체를 가압하며, 때로는 최대 100,000 psi(약 690 MPa)에 달합니다. 이 압력은 유체를 통해 유연한 몰드로 균일하게 전달되어 내부의 분말을 압축합니다.

설정된 시간이 지나면 챔버의 압력이 해제되고, 유체가 배출되며, 몰드가 제거됩니다. 몰드가 유연하기 때문에 원래 모양으로 돌아가 새로 성형된 부품을 쉽게 꺼낼 수 있습니다.

결과: "그린" 바디

CIP 공정의 산출물은 완성된 부품이 아니라 "그린 바디"입니다. 이는 분필과 같은 일관성을 가진 단단한 물체로, 취급할 수 있을 만큼 충분한 기계적 강도를 가지지만, 밀도가 높은 금속 부품의 최종 특성은 갖추지 못합니다.

이 그린 바디는 이후 소결(sintering)이라는 고온 공정을 거쳐야 합니다. 소결 과정에서 부품은 녹는점 이하로 가열되어 분말 입자가 결합하고 밀도가 높아지면서 최종 강도와 구조적 무결성이 부여됩니다.

CIP를 선택하는 이유: 주요 이점

엔지니어들은 최종 부품의 성능 요구 사항이 더 단순하고 빠른 방법을 사용하는 것보다 CIP 사용을 정당화할 때 CIP를 지정합니다.

탁월한 밀도 균일성

CIP의 주요 이점은 매우 균일한 밀도를 가진 부품을 생성한다는 것입니다. 압력이 모든 방향에서 가해지기 때문에 단축(위에서 아래) 프레싱으로 제작된 부품에서 흔히 발생하는 밀도 구배가 없습니다.

이러한 균일성은 후속 소결 단계에서 예측 가능하고 최소한의 수축을 보장하여 뒤틀림이나 균열의 위험을 줄입니다. 최종 소결된 부품은 전체적으로 일관된 기계적 특성을 갖습니다.

복잡한 형상을 위한 설계 자유도

CIP는 길고 가는 로드 또는 언더컷이 있는 부품과 같이 복잡한 형상의 부품을 성형하는 데 탁월합니다. 유연한 몰드와 균일한 압력은 경질 공구로는 제작하기 어렵거나 불가능한 "거의 최종 형상(near-net-shape)" 부품을 만드는 것을 가능하게 합니다.

고성능 재료에 이상적

이 공정은 텅스텐, 탄탈럼 및 기술 세라믹과 같이 녹는점이 매우 높은 재료를 다룰 때 필수적입니다. CIP를 사용하면 이러한 재료를 상온에서 단단한 형태로 성형할 수 있으며, 이는 재료를 녹여 주조하는 것보다 훨씬 실용적이고 에너지 효율적입니다.

상충 관계 및 한계 이해

CIP는 강력하지만 모든 분말 야금 응용 분야에 대한 해결책은 아닙니다. 그 한계를 고려해야 합니다.

사이클 시간 및 처리량

CIP는 일반적으로 배치 공정이며, 적재, 가압, 감압 및 하역 사이클은 다이 컴팩션과 같은 연속 공정보다 시간이 더 오래 걸립니다. 이로 인해 단순한 부품의 대량 생산에는 덜 적합합니다.

소결은 선택 사항이 아님

CIP는 성형 단계일 뿐이라는 점을 기억하는 것이 중요합니다. 결과로 나오는 그린 바디 자체에는 기능적 강도가 없습니다. 2차적이고 에너지 집약적인 소결 공정의 필요성은 전체 제조 워크플로우에 비용, 시간 및 복잡성을 추가합니다.

공구 및 장비

CIP에 필요한 고압 용기는 상당한 자본 투자를 나타냅니다. 또한, 유연한 엘라스토머 몰드는 수명이 제한되어 결국 마모되어 교체해야 하며, 이는 지속적인 운영 비용이 됩니다.

프로젝트에 적합한 선택하기

올바른 제조 공정을 선택하는 것은 기하학적 형상, 재료 및 생산량에 대한 프로젝트의 특정 목표에 전적으로 달려 있습니다.

단순한 형상의 대량 생산에 중점을 두는 경우: CIP는 너무 느리고 비용이 많이 들 수 있습니다. 기존의 단축 다이 컴팩션을 고려하십시오.
균일한 밀도를 가진 복잡하거나 큰 부품 제작에 중점을 두는 경우: CIP는 탁월한 선택으로, 설계 자유도와 예측 가능한 소결 결과를 제공합니다.
텅스텐 또는 세라믹과 같은 고융점 재료를 다루는 데 중점을 두는 경우: CIP는 최종 소결 단계 전에 그린 바디를 만드는 표준적이고 매우 효과적인 성형 방법입니다.

등방압간단조가 뛰어난 부분을 이해함으로써, 제조 방법을 원하는 성능 결과와 일치시키는 정보에 입각한 결정을 내릴 수 있습니다.

요약표:

측면	핵심 요약
공정	상온에서 유연한 몰드 내부에 고압 액체를 사용합니다.
주요 이점	극도로 균일한 밀도를 가진 부품을 생성합니다.
이상적인 용도	복잡한 형상, 길고 가는 로드, 고융점 재료(예: 텅스텐, 세라믹).
산출물	최종 강도를 위해 후속 소결이 필요한 "그린 바디".
한계	더 느린 배치 공정; 대량의 단순한 부품에는 이상적이지 않음.
