지식 다이오드 스퍼터링이란? 박막 증착 기술을 이해하기 위한 5가지 핵심 단계
작성자 아바타

기술팀 · Kintek Solution

업데이트됨 1 month ago

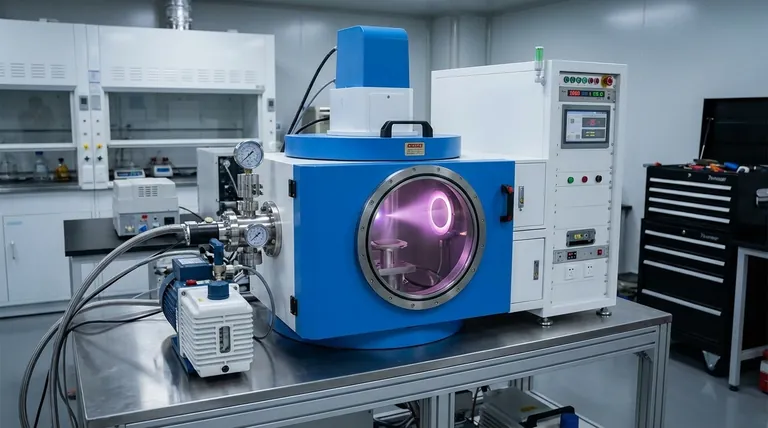

다이오드 스퍼터링이란? 박막 증착 기술을 이해하기 위한 5가지 핵심 단계

다이오드 스퍼터링은 박막 증착 기술입니다.

저진공 챔버에서 플라즈마 방전을 생성하기 위해 전위를 사용합니다.

이를 통해 대상 물질에서 기판으로 원자가 방출됩니다.

다이오드 스퍼터링 요약: 간단한 개요

다이오드 스퍼터링이란? 박막 증착 기술을 이해하기 위한 5가지 핵심 단계

다이오드 스퍼터링은 진공 챔버 내에서 타겟과 기판 사이에 전기 전위차를 가하여 작동합니다.

이 설정은 자유 전자가 가스 원자(일반적으로 아르곤)를 향해 가속되는 플라즈마 방전을 생성하여 이온화 및 양이온 형성을 유발합니다.

그런 다음 이 이온은 음전하를 띤 타겟(음극)을 향해 가속되어 타겟 원자가 방출되어 기판에 증착되는 스퍼터링 현상을 일으킵니다.

자세한 설명: 다이오드 스퍼터링의 5가지 주요 단계

1. 전기 전위 적용

다이오드 스퍼터링에서 타겟 물질은 음극 단자(음극)에, 기판은 양극 단자(양극)에 연결됩니다.

전위가 적용되어 스퍼터링 공정을 구동하는 전압 차이가 생성됩니다.

2. 플라즈마 방전 형성

인가된 전압은 챔버의 가스 원자(아르곤)를 이온화하여 플라즈마를 형성합니다.

음극의 자유 전자는 가스 원자를 향해 가속되어 충돌을 일으켜 가스 원자를 이온화하여 양이온과 자유 전자를 생성합니다.

3. 스퍼터링 현상

양이온은 전기장에 의해 음극으로 끌어당겨집니다.

양이온이 대상 물질과 충돌하면 에너지를 전달하여 대상의 원자나 분자가 방출됩니다.

이 과정을 스퍼터링이라고 합니다.

4. 기판 위에 증착

방출된 표적 원자는 플라즈마를 통과하여 기판 위에 증착되어 박막을 형성합니다.

이 필름은 균일성, 밀도 및 접착력이 뛰어나 반도체 공정 및 정밀 광학 등의 산업에서 다양한 응용 분야에 적합한 것이 특징입니다.

5. 장점과 한계

다이오드 스퍼터링은 설정이 비교적 간단하지만 증착 속도가 낮고 절연 재료를 스퍼터링할 수 없는 등의 한계가 있습니다.

이러한 문제를 해결하기 위해 DC 트리플 스퍼터링 및 4중극자 스퍼터링과 같은 개선된 기술이 개발되어 이온화 속도를 개선하고 낮은 압력에서 작동할 수 있게 되었습니다.

스퍼터링 기술의 진화

다이오드 스퍼터링은 상업적으로 가장 먼저 사용된 스퍼터링 형태 중 하나이지만, 다이오드 스퍼터링의 한계를 극복하고 더 높은 증착률과 더 다양한 재료 호환성을 제공하는 마그네트론 스퍼터링과 같은 발전된 기술이 등장했습니다.

결론적으로 다이오드 스퍼터링은 플라즈마 물리학의 기본 원리를 활용하여 기판에 재료를 증착하는 박막 증착 분야의 기본 기술입니다.

한계에도 불구하고 현대 산업에서 널리 사용되는 고급 스퍼터링 기술을 위한 길을 열었습니다.
