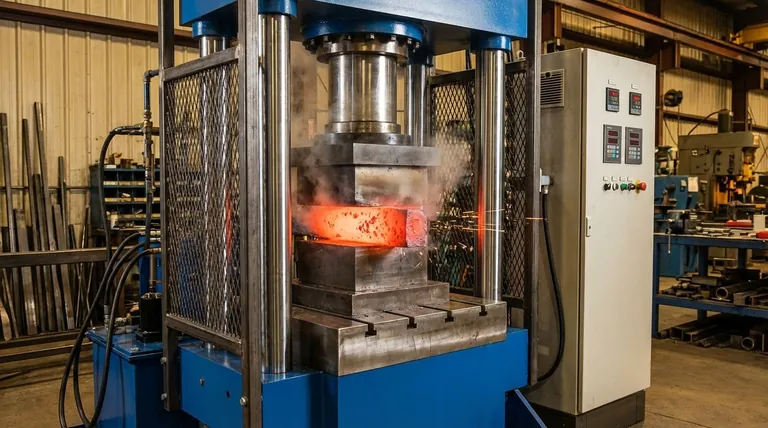

유압 프레스 단조란 무엇인가요? 지속적인 압력으로 제어되는 금속 성형

본질적으로, 유압 프레스 단조는 유압 실린더를 사용하여 느리고 제어되며 엄청난 압축력을 생성하는 금속 성형 공정입니다. 금속을 때리는 해머와 달리 유압 프레스는 일반적으로 다이 내부에 고정된 공작물을 압착하여 재료가 흐르고 다이 캐비티의 모양에 맞춰지도록 합니다.

유압 프레스 단조의 결정적인 특징은 엄청난 힘을 생성하는 것뿐만 아니라 전체 스트로크에 걸쳐 지속적인 압력과 정밀한 제어로 그 힘을 가할 수 있다는 것입니다. 이는 기계식 해머나 프레스의 빠른 충격과는 근본적으로 다릅니다.

핵심 원리: 유압 프레스가 힘을 생성하는 방법

유압 단조를 이해하려면 먼저 이를 구동하는 기계를 이해해야 합니다. 유압 프레스는 작은 입력을 거대한 출력으로 바꾸는 유체 역학의 경이로운 기술입니다.

파스칼의 법칙: 힘 증폭의 엔진

전체 작동은 파스칼의 법칙에 달려 있습니다. 이 원리는 밀폐된 유체에 가해지는 압력은 모든 방향으로 동일하게 전달된다는 것을 나타냅니다.

유압 프레스는 작은 피스톤(플런저)을 사용하여 오일과 같은 유압 유체에 힘을 가합니다. 이는 압력을 생성하며, 이 압력은 훨씬 더 큰 피스톤(램)으로 전달됩니다. 압력이 일정하고 힘 = 압력 × 면적이기 때문에 램의 더 큰 표면적은 초기 힘을 크게 증폭시킵니다.

작동 중인 주요 구성 요소

일반적인 시스템에는 저장소에서 실린더로 오일을 이동시켜 램에 압력을 가하는 유압 펌프가 포함됩니다. 압력이 증가함에 따라 램은 꾸준하고 가속되지 않는 힘으로 확장됩니다.

작업이 완료되면 압력이 해제되고 램이 수축하여 다음 사이클을 준비합니다. 이 과정은 정밀도를 위해 고급 PLC(프로그래머블 로직 컨트롤러) 및 전기 유압 시스템에 의해 제어됩니다.

유압 어큐뮬레이터의 역할

효율성을 위해 많은 대형 프레스는 유압 어큐뮬레이터를 사용합니다. 이 장치는 배터리처럼 작동하여 프레스가 유휴 상태일 때 고압 유압 유체를 저장합니다.

프레스가 작동해야 할 때 어큐뮬레이터는 저장된 에너지를 방출하여 대형 펌프를 계속 작동시킬 필요 없이 고압 유체를 빠르게 공급합니다.

힘 가하기: 단조 공정 설명

힘이 생성되면 금속을 성형하는 실제 작업이 시작될 수 있습니다. 이 방법은 모루를 치는 것보다 반죽을 치대는 것에 가깝습니다.

때리는 것이 아니라 쥐어짜기

유압 단조의 중요한 차이점은 힘의 적용입니다. 기계식 해머는 고속 충격을 통해 에너지를 전달합니다. 유압 프레스는 느리고 제어된 압축을 통해 에너지를 전달합니다.

이러한 지속적인 압력, 즉 스트로크 하단에서의 "유지 시간"은 매우 중요합니다. 이는 금속이 흐르고 다이의 모든 복잡한 세부 사항을 채울 시간을 제공하며, 이는 복잡한 모양에 필수적입니다.

다이의 중요성

공작물은 두 개의 다이 사이에 놓이며, 다이는 원하는 최종 부품의 음각을 포함하는 성형된 금속 블록입니다.

유압 램이 아래로 눌러지면 다이가 닫히면서 뜨겁거나 차가운 공작물을 압착합니다. 엄청난 압력은 재료가 흐르고 다이 캐비티의 정확한 모양을 취하도록 강제합니다.

냉간 단조 vs. 열간 단조

유압 프레스는 냉간 단조와 열간 단조 모두에 사용됩니다. 열간 단조는 금속의 재결정 온도 이상에서 수행되어 성형하기 쉽고 대규모 변형이 가능합니다.

프레스 사양에 언급된 냉간 단조는 실온 또는 실온에 가까운 온도에서 수행됩니다. 이 공정은 가공 경화를 통해 금속의 강도를 증가시키지만 훨씬 더 큰 힘을 필요로 하며 일반적으로 높은 정밀도를 가진 작고 단순한 부품에 사용됩니다.

장단점 이해: 유압 단조 vs. 기계 단조

단조를 위해 유압 프레스를 선택하는 것은 기계식 프레스와 비교하여 명확한 이점과 한계를 가진 의도적인 엔지니어링 결정입니다.

장점: 탁월한 힘과 제어

유압 프레스는 기계식 프레스를 훨씬 능가하는 엄청난 톤수를 생성할 수 있습니다. 결정적으로, 이 최대 힘은 램 스트로크의 어느 지점에서든 사용할 수 있으며, 맨 아래에서만 사용할 수 있는 것이 아닙니다. 전체 공정 동안 속도와 압력을 정밀하게 제어할 수 있습니다.

장점: 깊고 복잡한 모양

느리고 지속적인 압착은 금속을 압출하고 깊고 복잡한 다이 캐비티로 밀어 넣는 데 이상적입니다. 이는 유압 단조를 항공우주, 자동차 및 에너지 산업을 위한 크고 복잡한 부품을 생산하는 데 선호되는 방법으로 만듭니다.

한계: 느린 사이클 시간

주요 단점은 속도입니다. 유압 압력을 생성하고 해제하는 과정은 기계식 프레스의 빠르고 주기적인 동작보다 본질적으로 느립니다. 이로 인해 생산 속도가 낮아져 대량의 소형 부품 제조에는 덜 적합합니다.

한계: 높은 비용 및 복잡성

유압 시스템은 펌프, 밸브, 유체, 씰 및 정교한 제어 장치를 포함하여 복잡합니다. 이는 더 간단한 기계 시스템에 비해 초기 투자 비용이 높고 유지 보수 요구 사항이 더 까다로울 수 있습니다.

귀하의 애플리케이션에 적합한 선택

궁극적으로 유압 단조와 다른 단조 방법 중 선택은 부품의 형상, 재료 및 생산량 요구 사항에 전적으로 달려 있습니다.

• 크고 복잡한 부품이 주요 초점이라면: 유압 단조는 지속적인 압력과 복잡한 다이를 채울 수 있는 능력 때문에 탁월한 선택입니다.
• 더 작고 단순한 부품의 대량 생산이 주요 초점이라면: 기계식 프레스는 더 나은 단위 경제성을 위해 필요한 속도를 제공하는 경우가 많습니다.
• 최대 재료 변형을 달성하는 것이 주요 초점이라면: 유압 프레스의 제어된 힘과 유지 시간은 단단한 합금과 큰 빌렛을 성형하는 데 필수적입니다.

제어된 압력과 빠른 충격의 원리를 이해하면 특정 엔지니어링 과제에 적합한 도구를 선택할 수 있습니다.

요약표:

특징	유압 프레스 단조	기계/해머 단조
힘 적용	느리고 지속적인 압축	빠르고 고속 충격
제어 및 정밀도	높음 (전체 스트로크 제어)	낮음 (충격 기반)
이상적인 용도	복잡하고 깊게 인발된 부품	대량 생산, 단순한 모양
사이클 속도	느림	빠름
최대 힘 가용성	스트로크의 어느 지점에서든	일반적으로 스트로크 하단
