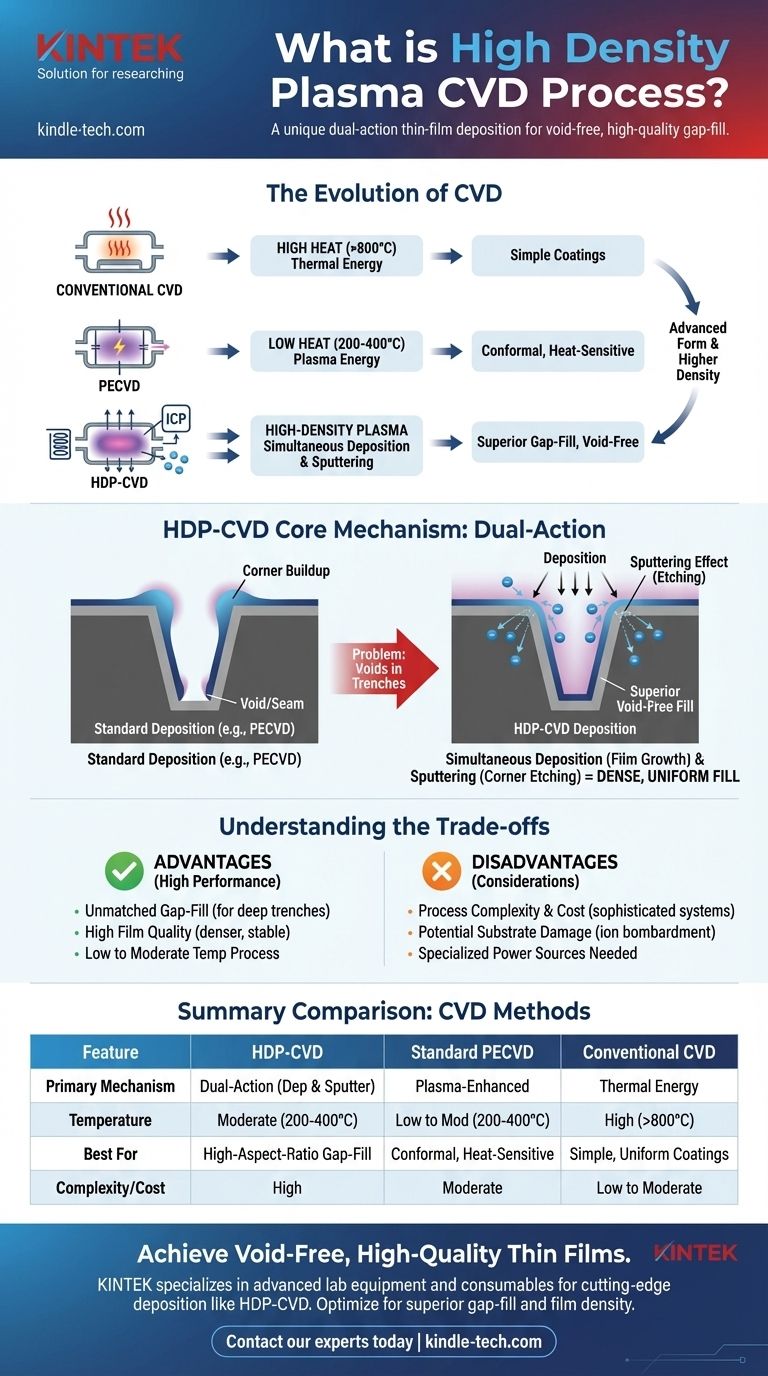

고밀도 플라즈마 CVD 공정이란?고급 박막 증착 기술 알아보기

HDP-CVD(고밀도 플라즈마 화학 기상 증착)는 고밀도 플라즈마를 활용하여 기판의 박막 증착을 향상시키는 CVD 공정의 고급 변형입니다. 이 공정은 특히 반도체 제조에서 고품질의 균일한 컨포멀 코팅을 생성하는 데 효과적입니다. 고밀도 플라즈마는 기체 전구체의 이온화 및 해리를 증가시켜 보다 효율적인 반응과 필름 특성 제어를 향상시킵니다. 이 프로세스에는 챔버에 기체 전구체를 도입하고, 고밀도 플라즈마를 통해 활성화하고, 증착으로 이어지는 표면 반응과 부산물 제거가 포함됩니다. HDP-CVD는 기존 CVD에 비해 더 낮은 온도에서 막을 증착할 수 있는 능력으로 알려져 있어 온도에 민감한 기판에 적합합니다.

설명된 핵심 사항:

고밀도 플라즈마 CVD 공정이란?고급 박막 증착 기술 알아보기
  1. 반응물 소개:

    • 기체 전구체는 기판을 포함하는 반응 챔버에 도입됩니다. 이러한 전구체는 일반적으로 올바른 조건에서 쉽게 분해되거나 반응할 수 있는 휘발성 화합물입니다.
    • 전구체의 선택은 이산화규소, 질화규소 또는 기타 화합물과 같이 증착하려는 원하는 재료에 따라 달라집니다.
  2. 반응물의 활성화:

    • HDP-CVD에서는 반응물의 활성화가 고밀도 플라즈마를 통해 달성됩니다. 이 플라즈마는 유도 결합 플라즈마(ICP) 또는 전자 사이클로트론 공명(ECR)과 같은 방법을 사용하여 생성됩니다.
    • 고밀도 플라즈마는 기체 전구체를 이온화하고 해리시켜 기판 표면에서 반응할 가능성이 더 높은 반응성 화학종을 생성합니다.
  3. 표면 반응 및 증착:

    • 활성화된 전구체는 기판 표면에서 반응하여 원하는 물질을 형성합니다. 고밀도 플라즈마는 반응이 기판 전체에 걸쳐 균일하고 등각적으로 발생하도록 보장합니다.
    • 이 단계는 정확한 두께와 구성을 갖춘 고품질 필름을 얻는 데 중요합니다. 고에너지 플라즈마는 또한 더 낮은 온도에서 증착을 허용하므로 온도에 민감한 기판에 유리합니다.
  4. 부산물 제거:

    • 증착 후 휘발성 또는 비휘발성 부산물이 반응 챔버에서 제거됩니다. 이는 일반적으로 가스 흐름을 통해 수행되므로 다음 증착 주기를 위해 챔버가 깨끗해집니다.
    • 오염을 방지하고 증착된 필름의 품질을 보장하려면 부산물의 효율적인 제거가 필수적입니다.
  5. HDP-CVD의 장점:

    • 저온 증착: HDP-CVD는 기존 CVD에 비해 낮은 온도에서 증착이 가능해 온도에 민감한 기판에 적합합니다.
    • 고품질 필름: 고밀도 플라즈마를 사용하여 균일하고 균일한 코팅을 보장하여 정확한 두께와 구성의 고품질 필름을 생산합니다.
    • 향상된 반응성: 고에너지 플라즈마는 전구체의 반응성을 증가시켜 반응 효율을 높이고 필름 특성을 보다 효율적으로 제어할 수 있습니다.
  6. 응용:

    • HDP-CVD는 반도체 산업에서 집적 회로에 이산화규소, 질화규소 등의 유전층을 증착하는 데 널리 사용됩니다.
    • 또한 정밀하고 균일한 코팅이 필요한 MEMS(Microelectromechanical Systems) 및 기타 고급 재료의 제조에도 사용됩니다.

요약하자면, 고밀도 플라즈마 화학 기상 증착(HDP-CVD)은 고밀도 플라즈마를 활용하여 박막 증착을 향상시키는 정교한 기술입니다. 이는 저온 증착, 고품질 필름, 향상된 반응성을 포함하여 기존 CVD에 비해 여러 가지 장점을 제공하므로 고급 제조 및 반도체 산업에서 귀중한 프로세스입니다.

요약표:

주요 측면 세부
프로세스 개요 기판의 박막 증착을 향상시키기 위해 고밀도 플라즈마를 사용합니다.
주요 단계 1. 반응물의 도입
2. 플라즈마를 통한 활성화
3. 표면반응 및 증착
4. 부산물 제거
장점 - 저온 증착
- 고품질의 균일한 필름
- 향상된 반응성
응용 반도체 제조, MEMS 제조, 첨단 소재.
