물리적 기상 증착(PVD)의 핵심은 고체 재료를 기화시킨 다음 기판 표면에 응축시켜 매우 얇고 고성능의 막을 형성하는 진공 기반 코팅 공정입니다. 이 전체 공정—원료 물질의 기화부터 고체 층으로의 증착까지—은 최종 코팅의 순도와 품질을 보장하기 위해 고진공 챔버 내에서 발생합니다.
핵심적인 통찰은 PVD가 화학적 공정이 아닌 근본적으로 물리적 공정이라는 점입니다. 원료 물질의 원자가 차가운 거울에 증기가 응축되는 것과 유사하게 표면으로 물리적으로 전달됩니다. 이러한 화학 기반 방법과의 차이점은 고유한 응용 분야와 결과를 결정합니다.
PVD 작동 방식: 기본 단계
PVD 공정은 사용되는 특정 기술에 관계없이 진공 챔버 내에서 일관된 3단계 순서를 따릅니다.
1단계: 기화
고에너지 소스를 사용하여 고체 타겟 재료를 폭격합니다. 이 에너지 투입은 고체 재료를 직접 기체 증기로 변환시키기에 충분합니다.
2단계: 전달
기화된 원자 또는 분자는 진공 챔버를 통과하여 이동합니다. 진공은 다른 입자를 제거하여 기화된 재료가 공기나 다른 오염 물질과 반응하지 않고 타겟 기판으로 방해받지 않는 경로를 갖도록 보장하기 때문에 중요합니다.
3단계: 증착
기화된 재료가 기판(코팅되는 물체)의 더 차가운 표면에 도달하면 빠르게 응축됩니다. 이 응축은 기판 표면에 한 원자층씩 쌓여 얇고 단단하며 접착력이 강한 막을 형성합니다.
주요 PVD 방법: 증발 대 스퍼터링
목표는 동일하지만, 기화 방식에 따라 PVD는 두 가지 주요 범주로 나뉩니다.
증발 (Evaporation)
이 방법에서는 진공 상태에서 원료 물질을 가열하여 녹고 증발시킵니다. 이 증기가 이동하여 기판에 응축됩니다. 일반적인 기술로는 항공우주 회사들이 중요 부품에 밀도가 높고 내열성이 있는 코팅을 만드는 데 사용하는 전자빔 증발(e-beam evaporation)이 있습니다.
스퍼터링 (Sputtering)
스퍼터링은 미시적 규모의 기계적 공정입니다. 타겟 재료는 고에너지 입자(일반적으로 불활성 가스의 이온)에 부딪힙니다. 이 충돌은 타겟 표면에서 원자를 물리적으로 튕겨내고, 이 원자들이 기판에 증착됩니다.
트레이드오프 이해하기: PVD 대 CVD
PVD를 진정으로 이해하려면 그 대척점에 있는 화학 기상 증착(CVD)과 비교하는 것이 필수적입니다.
핵심 차이점: 물리 대 화학
PVD는 물리적 공정입니다. 이는 원자가 소스에서 타겟으로 직접 이동하고 증착되는 것을 포함합니다. 이와 대조적으로 CVD는 화학적 공정입니다. CVD는 기체 분자 하나 이상을 도입하여 기판 표면에서 직접 화학 반응을 일으켜 새로운 고체 재료를 형성합니다.
공정 조건
PVD는 일반적으로 증기를 생성하기 위해 원료 물질을 녹는점 또는 기화점까지 가열하는 것을 포함합니다. CVD는 진공 상태에서 반응성 가스에 뜨거운 공작물을 노출시키는 것에 의존하며, 여기서 표면 온도가 원하는 화학 반응을 유발합니다.
재료 및 응용 분야 적합성
PVD는 매우 다재다능하며 도구에 단단하고 부식 방지 코팅을 만들거나 태양광 패널용 광학 필름을 만들기 위해 금속 및 기타 원소를 증착하는 데 선호되는 방법입니다. CVD는 코팅 재료 자체가 표면에서 두 가지 이상의 가스 반응을 통해 형성되어야 할 때 자주 사용됩니다.
실제 PVD 사용처
PVD는 추상적인 실험실 기술이 아니라 우리가 매일 상호 작용하는 제품의 성능을 향상시키는 데 사용되는 중요한 제조 공정입니다.
항공우주 및 자동차
부품은 PVD로 코팅되어 극한의 온도와 환경 스트레스를 견딜 수 있는 밀도가 높고 내구성이 뛰어난 막을 제공하여 부품 수명을 크게 향상시킵니다.
전자 및 반도체
PVD는 반도체, 태양광 패널 및 다양한 전자 디스플레이 제조에 필요한 매우 얇고 정밀한 광학 및 전도성 필름을 적용하는 데 사용됩니다.
절삭 공구 및 산업 부품
일반적인 응용 분야는 산업용 절삭 공구, 드릴 및 다이에 단단하고 부식 방지 코팅을 적용하는 것입니다. 이는 내구성을 극적으로 향상시키고, 마찰을 줄이며, 가혹한 환경에서의 작동 수명을 연장합니다.
목표에 맞는 올바른 선택
올바른 증착 기술을 선택하는 것은 최종 제품에 대한 원하는 결과에 전적으로 달려 있습니다.
- 금속 부품에 대한 극도의 경도 및 내마모성이 주요 초점이라면: PVD, 특히 스퍼터링은 견고하고 내구성 있는 코팅을 만드는 산업 표준입니다.
- 항공우주 또는 광학용 순수하고 밀도가 높은 내열성 필름을 만드는 것이 주요 초점이라면: 전자빔 증발을 통한 PVD는 탁월한 제어력과 품질을 제공합니다.
- 기체 전구체로부터 표면 반응을 통해 코팅을 만드는 것이 주요 초점이라면: 더 적절한 방법인 화학 기상 증착(CVD)을 조사해야 합니다.
궁극적으로 PVD의 물리적 특성을 이해하는 것이 타의 추종을 불허하는 정밀도와 성능으로 표면을 설계하는 데 그 힘을 활용하는 열쇠입니다.
요약표:
| 특징 | PVD (물리적 기상 증착) | CVD (화학 기상 증착) |
|---|---|---|
| 공정 유형 | 원자의 물리적 전달 | 표면에서의 화학 반응 |
| 주요 메커니즘 | 기화 및 응축 | 기상 화학 반응 |
| 일반적인 코팅 | 금속, 합금 (예: 경도 향상용) | 세라믹, 실리콘 화합물 |
| 주요 응용 분야 | 절삭 공구, 광학, 내마모 부품 | 반도체, 고온 코팅 |
실험실 장비 또는 산업 부품에 대한 정밀하고 고성능의 코팅이 필요하신가요? PVD 공정은 내마모성 향상, 부식 감소 및 성능 개선을 위한 내구성 있는 얇은 막을 만드는 데 이상적입니다. KINTEK에서는 특정 증착 요구 사항을 충족하기 위한 첨단 실험실 장비 및 소모품 제공을 전문으로 합니다. 당사의 전문가들이 귀하의 응용 분야에 적합한 솔루션을 선택하도록 도와드리겠습니다. 귀하의 실험실 성공을 지원할 수 있는 방법에 대해 논의하려면 오늘 저희에게 연락하십시오!

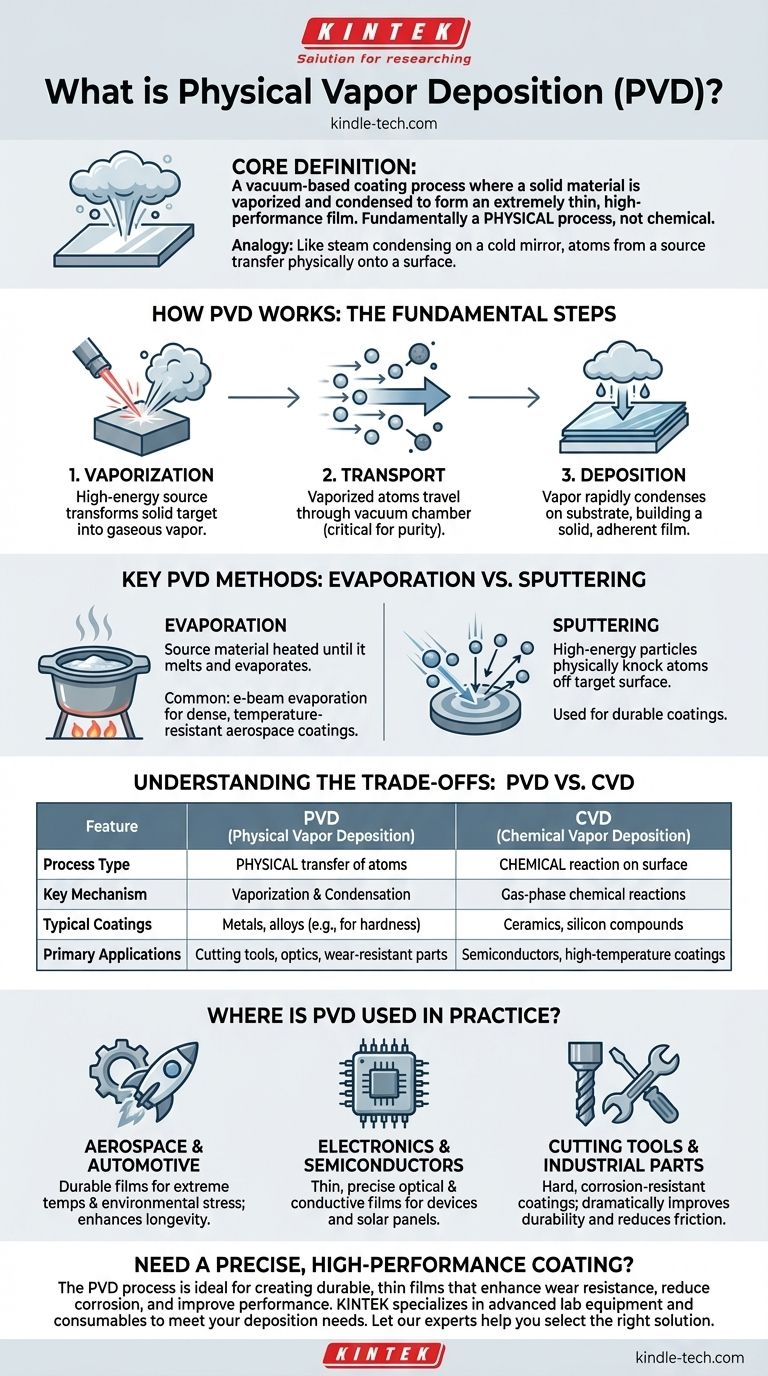

시각적 가이드
