스퍼터링이란?첨단 제조를 위한 박막 증착 가이드

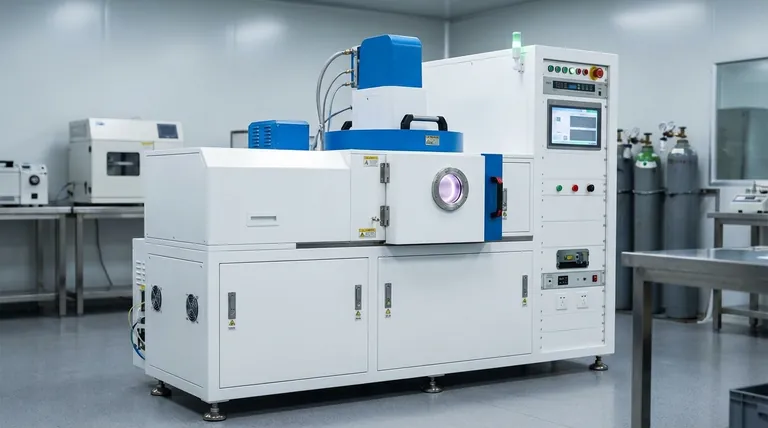

스퍼터링은 물리적 기상 증착(PVD)의 범주에 속하는 널리 사용되는 박막 증착 기술입니다.일반적으로 아르곤과 같은 불활성 가스로 채워진 진공 챔버에서 고에너지 이온으로 대상 물질에 충격을 가하는 방식입니다.이 과정을 통해 타겟에서 원자를 제거한 다음 기판 위에 증착하여 얇고 균일한 필름을 형성합니다.스퍼터링은 두께와 구성을 정밀하게 제어하여 조밀하고 고품질의 필름을 생산할 수 있는 것으로 잘 알려져 있습니다.내구성이 뛰어난 기능성 코팅을 만들 수 있는 다목적성과 효과로 인해 반도체, 광학, 태양광 패널 등 다양한 산업 분야에서 활용되고 있습니다.

핵심 포인트 설명:

스퍼터링이란?첨단 제조를 위한 박막 증착 가이드
  1. 스퍼터링 개요:

    • 스퍼터링은 박막 증착에 사용되는 물리 기상 증착(PVD) 기술입니다.
    • 진공 챔버에서 고에너지 이온으로 대상 물질에 충격을 가해 원자가 대상에서 방출되어 기판 위에 증착되도록 합니다.
    • 이 공정은 고품질의 균일한 필름을 생산할 수 있기 때문에 반도체, 광학, 태양광 패널 등의 산업에서 널리 사용됩니다.
  2. 스퍼터링의 메커니즘:

    • 진공 챔버는 일반적으로 아르곤과 같은 불활성 가스로 채워져 있습니다.
    • 대상 물질에 음전하를 가하여 챔버 내에 플라즈마를 생성합니다.
    • 플라즈마에서 나오는 고에너지 이온이 대상 물질과 충돌하여 충돌 캐스케이드라는 과정을 통해 원자를 방출합니다.
    • 이렇게 방출된 원자는 진공을 통과하여 기판 위에 증착되어 박막을 형성합니다.
  3. 스퍼터링 공정의 주요 구성 요소:

    • 대상 재료:금속 또는 세라믹과 같이 증착할 재료입니다.
    • 기판:실리콘 웨이퍼 또는 태양광 패널과 같이 박막이 증착되는 표면.
    • 불활성 가스(아르곤):플라즈마 및 이온 폭격 생성을 촉진합니다.
    • 진공 챔버:오염 물질이 없는 제어된 환경을 보장합니다.
    • 음극/전극:플라즈마에 에너지를 공급하고 스퍼터링 공정을 시작합니다.
  4. 스퍼터링의 장점:

    • 균일 증착:매우 균일하고 밀도가 높은 필름을 생성하여 잔류 응력을 줄입니다.
    • 정밀한 제어:증착 시간 및 공정 파라미터를 조정하여 필름 두께를 정밀하게 제어할 수 있습니다.
    • 다용도성:금속, 합금, 화합물 등 다양한 재료를 증착할 수 있습니다.
    • 저온 증착:다른 증착 방식에 비해 낮은 온도에서 수행할 수 있으므로 온도에 민감한 기판에 적합합니다.
  5. 스퍼터링의 응용 분야:

    • 반도체:집적 회로에 전도성 및 절연 층을 증착하는 데 사용됩니다.
    • 광학 장치:렌즈와 거울을 위한 반사 방지 및 반사 코팅을 만듭니다.
    • 태양광 패널:태양전지용 박막 태양전지 층을 증착합니다.
    • 데이터 스토리지:디스크 드라이브와 CD에 자기 및 보호 층을 형성합니다.
    • 장식 및 기능성 코팅:자동차 및 조리기구 산업에서 미적 및 비점착성 특성을 위해 적용됩니다.
  6. 역사적 맥락:

    • 스퍼터링은 1904년 토마스 에디슨이 왁스 축음기 레코딩에 얇은 금속층을 적용하기 위해 상업적으로 처음 사용했습니다.
    • 그 이후로 전자, 광학 및 재생 에너지 분야의 발전을 가능하게 하는 현대 제조의 핵심 기술로 발전했습니다.
  7. 다른 박막 증착 방법과의 비교:

    • 스퍼터링 대 증발:스퍼터링은 특히 복잡한 기판에서 더 나은 접착력과 균일성을 제공하는 반면 증착은 더 간단하지만 활용도가 떨어집니다.
    • 스퍼터링과 화학 기상 증착(CVD) 비교:스퍼터링은 물리적 공정인 반면, CVD는 화학 반응을 수반하므로 온도에 민감한 응용 분야에 더 적합합니다.
  8. 스퍼터링의 변형:

    • 반응성 스퍼터링:반응성 가스(예: 산소 또는 질소)를 도입하여 산화물 또는 질화물과 같은 화합물 필름을 형성합니다.
    • 마그네트론 스퍼터링:자기장을 사용하여 플라즈마 밀도와 증착 속도를 향상시켜 효율과 필름 품질을 개선합니다.
    • 이온 빔 스퍼터링:고정밀 광학 코팅에 자주 사용되는 필름 특성을 정밀하게 제어하기 위해 외부 이온 소스를 사용합니다.

장비 및 소모품 구매자는 이러한 핵심 사항을 이해함으로써 특정 응용 분야에 대한 스퍼터링의 적합성을 더 잘 평가하여 박막 증착 공정에서 최적의 성능과 비용 효율성을 보장할 수 있습니다.

요약 표:

측면 세부 정보
정의 박막 증착을 위한 물리적 기상 증착(PVD) 기술입니다.
메커니즘 진공 챔버에서 고에너지 이온으로 표적 물질을 폭격합니다.
주요 구성 요소 표적 물질, 기판, 불활성 가스(아르곤), 진공 챔버, 음극.
장점 균일한 증착, 정밀한 제어, 다용도성, 저온 공정.
응용 분야 반도체, 광학 장치, 태양 전지판, 데이터 저장, 코팅.
변형 반응성 스퍼터링, 마그네트론 스퍼터링, 이온 빔 스퍼터링.
