스퍼터링은 화학 및 재료 과학에서 기판에 박막을 증착하는 데 사용되는 물리적 공정입니다.진공 환경에서 고체 대상 물질에 고에너지 입자(일반적으로 아르곤과 같은 불활성 기체의 이온)를 타격하는 것이 포함됩니다.이러한 이온이 표적과 충돌하면 표적의 원자 또는 분자가 방출되어 근처의 기판에 증착되어 얇고 균일한 필름을 형성합니다.이 공정은 접착력, 밀도, 균일성이 뛰어난 고품질 코팅을 생산할 수 있기 때문에 반도체 제조, 광학, 표면 마감 등의 산업에서 널리 사용됩니다.
핵심 포인트 설명:
-
스퍼터링의 정의:
- 스퍼터링은 입자(이온 또는 중성 원자/분자)가 고체 타겟의 표면에 충돌하여 표면 근처의 원자 또는 분자가 충분한 에너지를 얻어 빠져나가도록 하는 과정입니다.
- 이 현상은 진공 조건에서 발생하므로 진공 스퍼터링의 한 형태입니다.
-
스퍼터링의 메커니즘:
- 고에너지 입자(일반적으로 아르곤과 같은 불활성 기체의 이온)가 표적 물질을 향해 가속됩니다.
- 충돌 시 에너지가 표적 원자에 전달되어 표면에서 방출됩니다.
- 방출된 원자 또는 분자는 직선으로 이동하여 기판 위에 증착되어 박막을 형성합니다.
-
스퍼터링의 유형:
- 물리 스퍼터링:가장 일반적인 유형으로, 입사 이온의 운동량 전달로 인해 표적 원자가 방출되는 방식입니다.
- 다른 유형으로는 반응성 스퍼터링, 마그네트론 스퍼터링 및 이온 빔 스퍼터링이 있으며, 각각 특정 응용 분야와 장점이 있습니다.
-

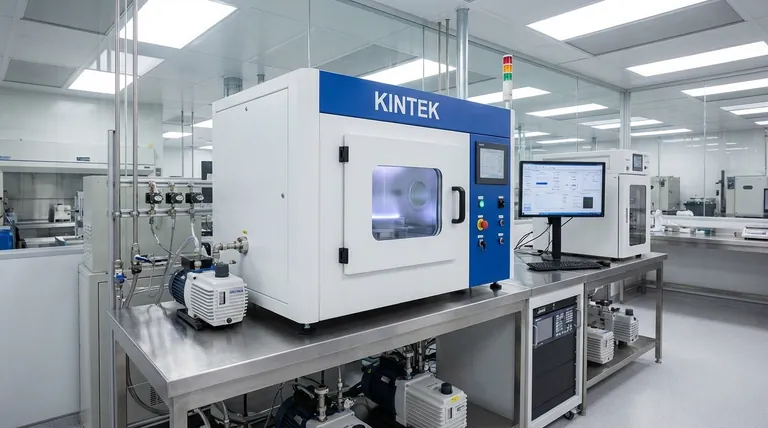

장비 및 프로세스:
- 진공 챔버는 스퍼터링에 필요한 저압 환경을 유지하는 데 필수적입니다.
- 챔버에는 대상 물질(음극)과 코팅할 기판이 들어 있습니다.
- 불활성 가스(예: 아르곤)가 챔버에 도입되고 고전압이 가해져 가스가 이온화됩니다.
- 양전하를 띤 이온은 음전하를 띤 타겟을 향해 가속되어 스퍼터링을 일으킵니다.
-
스퍼터링의 응용 분야:
- 반도체 산업:집적 회로 및 마이크로일렉트로닉스의 박막 증착에 사용됩니다.
- 광학:반사 방지 코팅, 거울 및 광학 필터를 생산합니다.
- 표면 마감:재료의 내구성과 외관을 향상시킵니다.
- 우주 기술:우주에서 자연적으로 발생하는 스퍼터링은 우주선 재료에 영향을 주지만, 제어된 스퍼터링은 보호 코팅에 사용됩니다.
-
스퍼터링의 장점:
- 균일성:매우 균일한 박막을 생성합니다.
- 접착력:필름과 피착재 사이의 강력한 접착력을 보장합니다.
- 다용도성:금속, 합금, 세라믹 등 다양한 소재를 증착할 수 있습니다.
- 정밀도:필름 두께와 구성을 정밀하게 제어할 수 있습니다.
-
도전 과제 및 고려 사항:
- 진공 요구 사항:진공 상태를 유지하기 위해 특수 장비가 필요하므로 운영 비용이 증가합니다.
- 에너지 소비:고에너지 프로세스는 에너지 집약적일 수 있습니다.
- 표적 침식:시간이 지남에 따라 대상 물질이 침식되므로 주기적으로 교체해야 합니다.
-
다른 박막 증착 방법과의 비교:
- 스퍼터링은 증착과 같은 방법도 포함하는 물리적 기상 증착(PVD)의 한 유형입니다.
- 증착에 비해 스퍼터링은 특히 복잡한 재료에 대해 더 나은 접착력과 균일성을 제공합니다.
이러한 핵심 사항을 이해하면 현대 기술에서 스퍼터링의 중요성과 고품질 박막에 의존하는 산업을 발전시키는 데 있어 스퍼터링의 역할을 이해할 수 있습니다.
요약 표:
측면 | 세부 정보 |
---|---|
정의 | 고에너지 입자가 목표물에서 원자를 방출하여 얇은 막을 형성하는 과정입니다. |
메커니즘 | 이온(예: 아르곤)이 표적과 충돌하여 원자를 기판으로 방출하는 방식입니다. |
유형 | 물리적, 반응성, 마그네트론 및 이온 빔 스퍼터링. |
응용 분야 | 반도체, 광학, 표면 마감 및 우주 기술. |
장점 | 균일성, 강력한 접착력, 다용도성 및 정밀성. |
도전 과제 | 진공 요구 사항, 에너지 소비, 목표 침식. |
