그래핀의 화학 기상 증착 공정이란 무엇인가요? 5가지 핵심 단계 설명

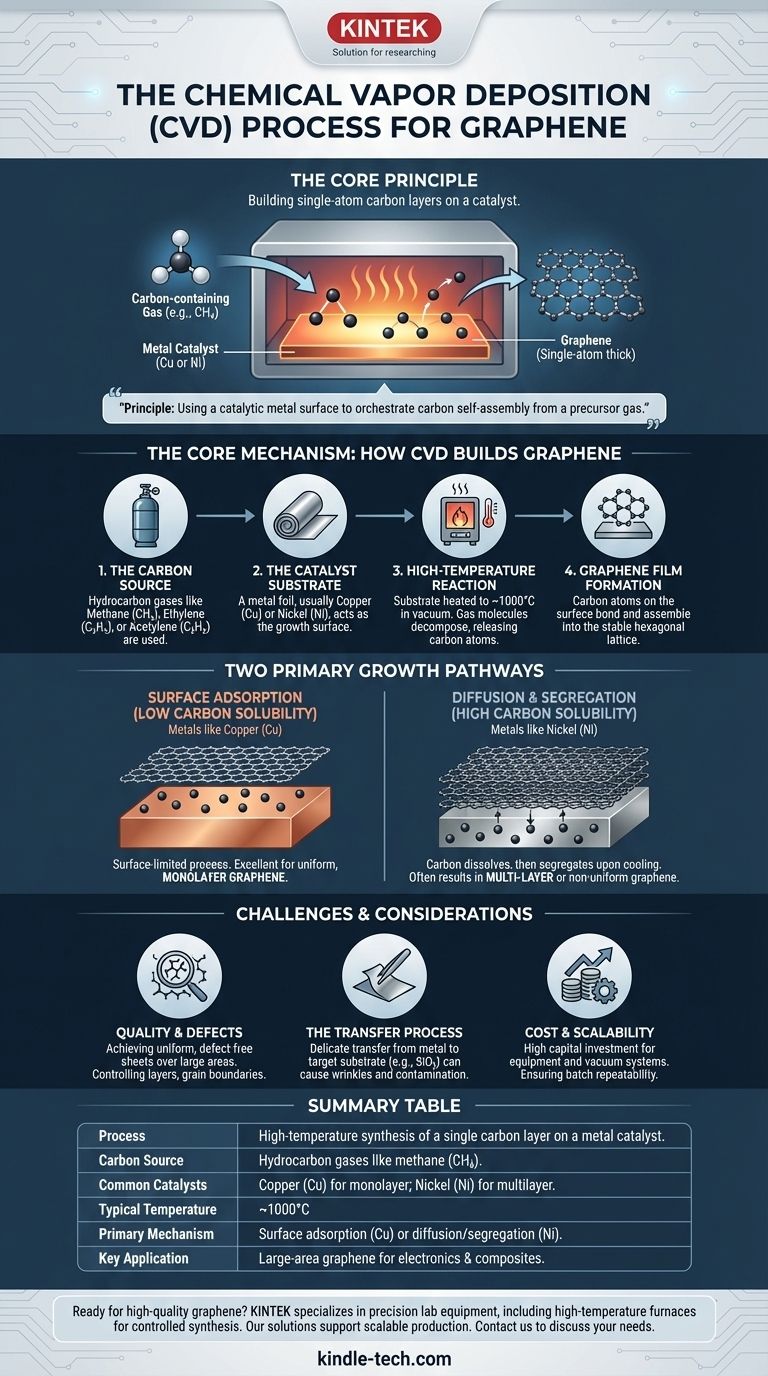

화학 기상 증착(CVD)은 그래핀을 생산하는 대표적인 방법입니다.

특히 고품질의 대면적 그래핀 필름을 제작할 수 있는 것으로 잘 알려져 있습니다.

이 공정은 일반적으로 고온에서 전이 금속 기판의 표면에서 탄화수소 전구체를 탄소 라디칼로 분해하는 과정을 포함합니다.

그런 다음 이 탄소 라디칼은 기판의 특성에 영향을 받는 제어된 증착 메커니즘을 통해 그래핀 층을 형성합니다.

그래핀의 화학 기상 증착 공정이란 무엇인가요? 5가지 주요 단계 설명

그래핀의 화학 기상 증착 공정이란 무엇인가요? 5가지 핵심 단계 설명

1. 전구체 분해

CVD 공정에서 기체 탄화수소 전구체는 반응기에 도입되어 고온 영역을 통과합니다.

여기서 높은 온도로 인해 전구체가 분해되어 탄소 라디칼이 방출됩니다.

이 분해는 그래핀 형성을 위한 원료를 제공하기 때문에 매우 중요합니다.

2. 그래핀의 형성

탄소 라디칼은 니켈이나 구리와 같은 전이 금속 기판의 표면과 상호 작용합니다.

기판은 촉매 역할을 하여 반응의 에너지 장벽을 낮추고 그래핀 형성을 촉진합니다.

탄소 원자는 고온에서 금속으로 확산된 다음 냉각 단계에서 그래핀 층으로 침전됩니다.

이 단계는 생산된 그래핀의 품질과 균일성을 위해 매우 중요합니다.

3. 제어 및 최적화

CVD 공정에서는 가스 유량, 압력, 온도, 반응 지속 시간과 같은 파라미터를 정밀하게 제어할 수 있습니다.

이러한 요소들은 생산된 그래핀의 품질에 큰 영향을 미칩니다.

예를 들어, 최적의 온도를 유지하면 전구체의 효율적인 분해와 그래핀 층의 적절한 형성을 보장할 수 있습니다.

마찬가지로 가스 흐름과 압력을 제어하면 기판 전체에 균일한 증착을 달성하는 데 도움이 됩니다.

4. 장점 및 응용 분야

CVD는 결함 수가 적고 균일성이 우수한 고품질 그래핀을 생산할 수 있다는 점에서 선호됩니다.

따라서 그래핀의 전자적 특성이 중요한 고성능 전자 제품 및 센서의 응용 분야에 이상적입니다.

CVD 공정의 확장성은 또한 그래핀의 산업적 생산에 유망한 방법입니다.

5. 다른 방법과의 비교

기계적 박리 및 액상 박리와 같은 다른 방법도 존재하지만, CVD는 확장성과 생산할 수 있는 그래핀의 품질이 뛰어납니다.

이러한 다른 방법은 더 간단하거나 비용이 저렴할 수 있지만 일반적으로 더 적은 양의 그래핀 또는 더 낮은 품질의 그래핀을 생산할 수 있습니다.
