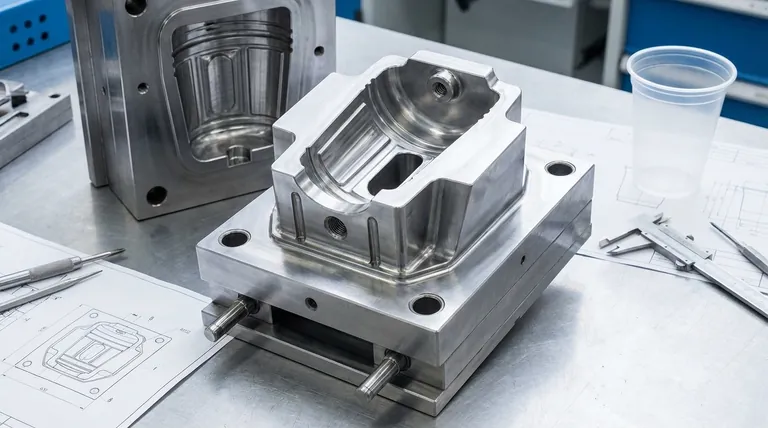

금형의 핵심 부품은 무엇인가요? 부품의 내부 형상 성형

간단히 말해, 코어(Core)는 부품의 내부 형태를 만드는 금형의 일부입니다. 이는 금형의 두 가지 주요 반쪽 중 하나로, 그 상대물인 캐비티(Cavity)와 함께 작동합니다. 컵과 같은 속이 빈 부품의 경우, 코어는 액체를 부을 내부 표면을 만드는 수컷(male) 부품입니다.

코어와 캐비티는 모든 금형의 두 가지 필수적인 반쪽입니다. 코어는 종종 외관상 중요하지 않은(non-cosmetic) 부품의 내부 형상을 만들고, 캐비티는 외부의 외관상 중요한(cosmetic) 표면을 만듭니다. 최종 제품은 이 둘 사이의 공간에서 형성됩니다.

코어의 주요 기능: 내부 성형

코어의 가장 기본적인 목적은 성형 부품의 내부 형상을 정의하는 것입니다. 이는 일반적으로 외부에서 보이지 않는 형상을 만듭니다.

음의 공간(Negative Space) 생성

코어를 최종 부품 내부의 "음의 공간"을 만드는 "양의" 형상이라고 생각하십시오. 플라스틱 상자를 성형하는 경우, 코어는 속이 빈 내부를 형성하는 블록입니다.

내부 형상 형성

코어는 단순히 빈 공간을 만드는 역할만 하는 것이 아닙니다. 또한 조립에 사용될 나사 보스(screw bosses), 지지 리브(support ribs) 또는 클립과 같은 내부 기능적 형상을 형성하는 역할도 합니다.

외관상 중요하지 않은 면

코어가 부품의 내부를 형성하기 때문에 종종 외관상 중요하지 않은 면(non-cosmetic side)이라고 불립니다. 성형 공정에서 발생하는 사소한 결함은 일반적으로 최종 사용자에게 숨겨지므로 이러한 표면에서는 더 용인됩니다.

코어의 부차적 역할: 부품 이젝션

부품을 성형하는 것 외에도 코어는 제조 공정 자체에서 중요한 기계적 역할을 수행합니다.

이젝터 시스템 수용

대부분의 표준 금형에서 코어 반쪽에는 이젝터 시스템(ejector system)이 포함됩니다. 이 시스템은 일단 냉각된 완성된 부품을 금형이 열릴 때 밀어내는 핀으로 구성됩니다.

부품이 코어에 달라붙는 이유

용융된 재료가 냉각되어 고체화될 때 자연적으로 수축합니다. 이 수축 작용으로 인해 완성된 부품이 마치 흡착 컵처럼 금형의 코어 쪽에 단단히 고정됩니다.

최종 부품 분리

이젝터 핀이 부품을 밀어내지 않으면 손상을 일으키지 않고 코어에서 부품을 제거하기가 매우 어려울 것입니다. 이젝터 시스템은 사이클마다 깨끗하게 분리되도록 제어되고 균일한 힘을 제공합니다.

일반적인 설계 고려 사항

코어의 기능을 이해하는 것은 부품을 제조 용이성에 맞게 설계하는 방법에 직접적인 영향을 미칩니다. 이러한 원칙을 무시하면 결함과 생산 실패로 이어집니다.

드래프트 각도의 필요성

코어의 모든 표면에는 드래프트 각도(draft angle)라고 하는 약간의 경사가 있어야 합니다. 이 테이퍼는 부품이 이젝션 중에 코어에 긁히는 것을 방지하여 끌림 자국과 손상을 유발할 수 있습니다.

이젝터 핀 자국

이젝터 핀의 힘은 종종 부품 내부 표면에 작고 둥근 자국을 남깁니다. 설계자는 이러한 자국이 어디에 나타날지 인지하고 내부가 보이는 경우 부품의 기능이나 미관을 방해하지 않도록 보장해야 합니다.

파팅 라인

코어와 캐비티는 완벽하게 만나 밀봉을 형성해야 합니다. 이 두 반쪽이 만나는 선을 파팅 라인(parting line)이라고 하며, 이는 최종 제품에 희미한 선으로 보입니다. 이 선의 위치는 금형 설계에서 중요한 결정입니다.

설계에 적합한 선택하기

코어의 역할을 이해하면 부품이 기능적일 뿐만 아니라 제조 가능하도록 설계하는 데 도움이 됩니다.

• 부품 기능에 중점을 두는 경우: 조립 및 성능에 중요한 내부 형상을 정의하므로 코어에 배치하는 기능에 세심한 주의를 기울이십시오.
• 비용 효율적인 제조에 중점을 두는 경우: 부품이 쉽고 안정적으로 이젝션되도록 모든 코어 표면에 적절한 드래프트 각도를 통합하여 생산 속도를 높이고 결함을 줄이십시오.
• 부품 미관에 중점을 두는 경우: 코어에 수용된 이젝터 핀이 미관상의 자국을 남길 수 있음을 인지하고, 부품 내부가 보이는 경우 핀의 위치를 신중하게 계획해야 합니다.

궁극적으로 금형을 내부를 성형하는 코어와 외부를 성형하는 캐비티 간의 상호 작용으로 보는 것이 성공적인 부품 설계의 기초입니다.

요약표:

측면	코어의 역할	주요 고려 사항
주요 기능	부품의 내부 형상 및 특징 형성	음의 공간, 내부 리브, 보스 생성
부차적 역할	부품 분리를 위한 이젝터 시스템 수용	부품이 수축하여 코어에 달라붙음; 이젝터 핀이 깨끗한 분리 보장
설계 영향	외관상 중요하지 않은 면; 드래프트 각도 및 파팅 라인에 영향	드래프트 각도는 손상 방지; 이젝터 핀 자국 계획 필요
