유도 용해로의 설계는 어떻게 되나요? 비접촉식, 효율적인 금속 용해 마스터하기

본질적으로 유도 용해로의 설계는 우아하게 단순합니다. 이는 세 가지 주요 구성 요소로 구성됩니다: 특수 전원 공급 장치, 수냉식 유도 코일, 그리고 내화 재료로 만들어진 도가니입니다. 이 설계의 목적은 전자기의 원리를 사용하여 도가니 안에 놓인 전도성 금속 전하를 가열하고 녹이는 것이며, 가열 요소로부터 직접적인 접촉은 없습니다.

유도 용해로 설계의 본질적인 통찰력은 비접촉식 가열을 사용한다는 것입니다. 강력한 자기장을 생성함으로써 용해로는 금속 전하 자체를 열원으로 바꾸어 빠르고 효율적이며 깨끗한 용해를 가능하게 합니다.

핵심 원리: 유도가 어떻게 열을 생성하는가

전체 설계는 변압기와 매우 유사하게 작동하는 전자기 유도 원리를 기반으로 합니다. 용해로의 유도 코일은 1차 권선 역할을 하며, 녹일 금속은 단일 턴 2차 권선 역할을 합니다.

전원 공급 장치: 용해로의 엔진

이 과정은 전원 공급 장치에서 시작됩니다. 이 정교한 장치는 표준 저주파 교류(AC)를 고전류 중주파 AC로 변환합니다.

이 주파수 변환은 가열 효과의 강도를 결정하기 때문에 중요합니다.

유도 코일: 자기장 생성

중주파 전류는 일반적으로 속이 빈 구리 튜브로 만들어진 다중 턴 코일을 통해 흐릅니다. 냉각수(일반적으로 물)는 작동 중에 발생하는 엄청난 열을 관리하기 위해 이 튜브를 통해 순환됩니다.

이 에너지를 받은 코일은 그 내부와 주변 공간에 강력하고 빠르게 교번하는 자기장을 생성합니다.

도가니: 용융물 담기

도가니는 유도 코일 내부에 있지만 접촉하지 않는 내열성(내화) 재료로 만들어진 용기입니다. 도가니의 역할은 금속 전하가 고체에서 액체 상태로 전환될 때 안전하게 담는 것입니다.

도가니의 재료는 극심한 온도를 견디고 용융 금속과 반응하지 않도록 신중하게 선택되어 최종 제품의 순도를 보장합니다.

금속 전하: 유도의 대상

전도성 금속 전하가 도가니 안에 놓이면 코일에서 나오는 자기장이 금속을 통과합니다. 이 변화하는 자기장은 금속 자체 내부에 강력한 전류를 유도하는데, 이를 와전류라고 합니다.

금속의 자연적인 전기 저항은 이러한 와전류의 흐름에 저항하여 줄 가열이라는 과정을 통해 엄청난 열을 발생시킵니다. 이 내부 열 발생이 금속을 빠르고 효율적으로 녹이는 원인입니다.

설계의 주요 보조 구성 요소

전원 공급 장치, 코일 및 도가니가 핵심을 형성하지만, 안전하고 효율적인 작동을 위해서는 다른 구성 요소도 필수적입니다.

요크: 에너지 보호 및 집중

자기 요크는 일반적으로 적층 강철로 만들어지며 코일 외부에 배치됩니다. 이들은 이중 목적을 수행합니다: 구조적 지지를 제공하고, 더 중요하게는 자기장을 가두어 주변 구조 구성 요소로 빠져나가 가열되는 것을 방지합니다.

이는 또한 자기 에너지를 금속 전하에 집중시켜 용해로의 전반적인 효율성을 향상시키는 데 도움이 됩니다.

냉각 시스템: 극심한 열 관리

유도 코일은 엄청난 전류를 전달하며, 이는 상당한 열을 발생시킵니다. 구리 코일 자체가 과열되어 녹는 것을 방지하기 위해서는 견고한 수냉 시스템이 필수적입니다.

이 시스템은 모든 유도 용해로 설계의 중요한 안전 및 작동 기능입니다.

특정 응용 분야를 위한 설계 변형

유도 용해로의 기본 설계는 소규모 보석 제작부터 대규모 산업 주조에 이르기까지 특정 요구 사항에 맞게 조정될 수 있습니다.

소형 및 휴대용 용해로

금이나 은과 같은 귀금속을 소량 녹이는 경우, 용해로는 작고 가볍게 설계됩니다. 이러한 장치는 빠른 온도 상승과 에너지 효율성을 우선시하며, 종종 몇 분 안에 소량을 녹일 수 있습니다.

진공 유도 용해로

반응성이 높은 금속(예: 티타늄)을 녹이거나 탁월한 순도가 요구될 때 진공 유도 용해로가 사용됩니다. 이 설계는 전체 코일 및 도가니 어셈블리를 밀봉된 수냉식 스테인리스 스틸 챔버 내부에 배치합니다.

고진공 펌핑 시스템은 공기 및 기타 가스를 제거하여 용융 금속이 공정 중에 산화되거나 오염되는 것을 방지합니다.

목표에 맞는 올바른 선택

최적의 용해로 설계는 녹이는 재료와 원하는 결과에 전적으로 달려 있습니다.

• 고순도 또는 반응성 금속이 주요 초점인 경우: 대기 중 산화 및 오염을 방지하기 위해 진공 유도 용해로 설계가 필요합니다.
• 소량 배치 또는 귀금속이 주요 초점인 경우: 소형 고주파 설계는 가장 빠른 용해 시간과 최고의 에너지 효율성을 제공합니다.
• 대규모 산업 주조가 주요 초점인 경우: 핵심 설계 원리가 확장되어 더 견고한 전력 공급, 고급 냉각 시스템 및 내구성 있는 내화 라이닝이 필요합니다.

궁극적으로 유도 용해로의 설계는 녹이는 재료의 특정 요구 사항에 맞춰 제어되고 비접촉식 에너지 전달의 명작입니다.

요약표:

구성 요소	주요 기능	주요 특징
전원 공급 장치	그리드 AC를 중주파 AC로 변환	강렬한 가열 효과 가능
유도 코일	교번 자기장 생성	수냉식 속이 빈 구리 튜브
도가니	용해 중 금속 전하를 담음	내열성 내화 재료로 제작
금속 전하	2차 권선 역할	유도 와전류를 통해 내부적으로 가열

실험실이나 주조 공장에서 유도 용해의 정밀도를 활용할 준비가 되셨습니까?

KINTEK은 재료 연구, 귀금속 정제 및 소규모 생산에 맞춰진 유도 용해로를 포함한 고성능 실험실 장비를 전문으로 합니다. 당사의 솔루션은 우수한 결과를 달성하는 데 필요한 빠르고 깨끗하며 효율적인 용해를 제공합니다.

오늘 전문가에게 문의하여 특정 응용 분야에 대해 논의하고 목표에 완벽한 용해로를 찾아보십시오.

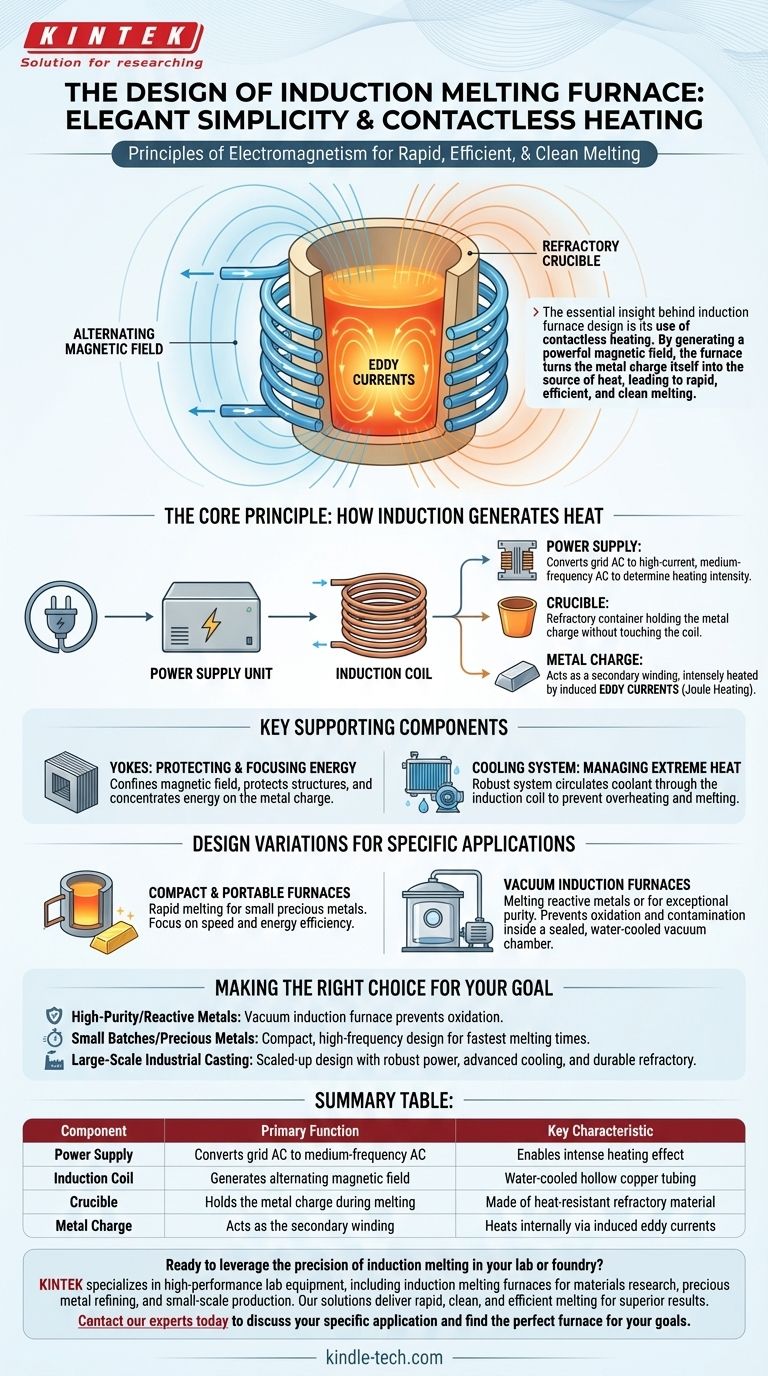

시각적 가이드
