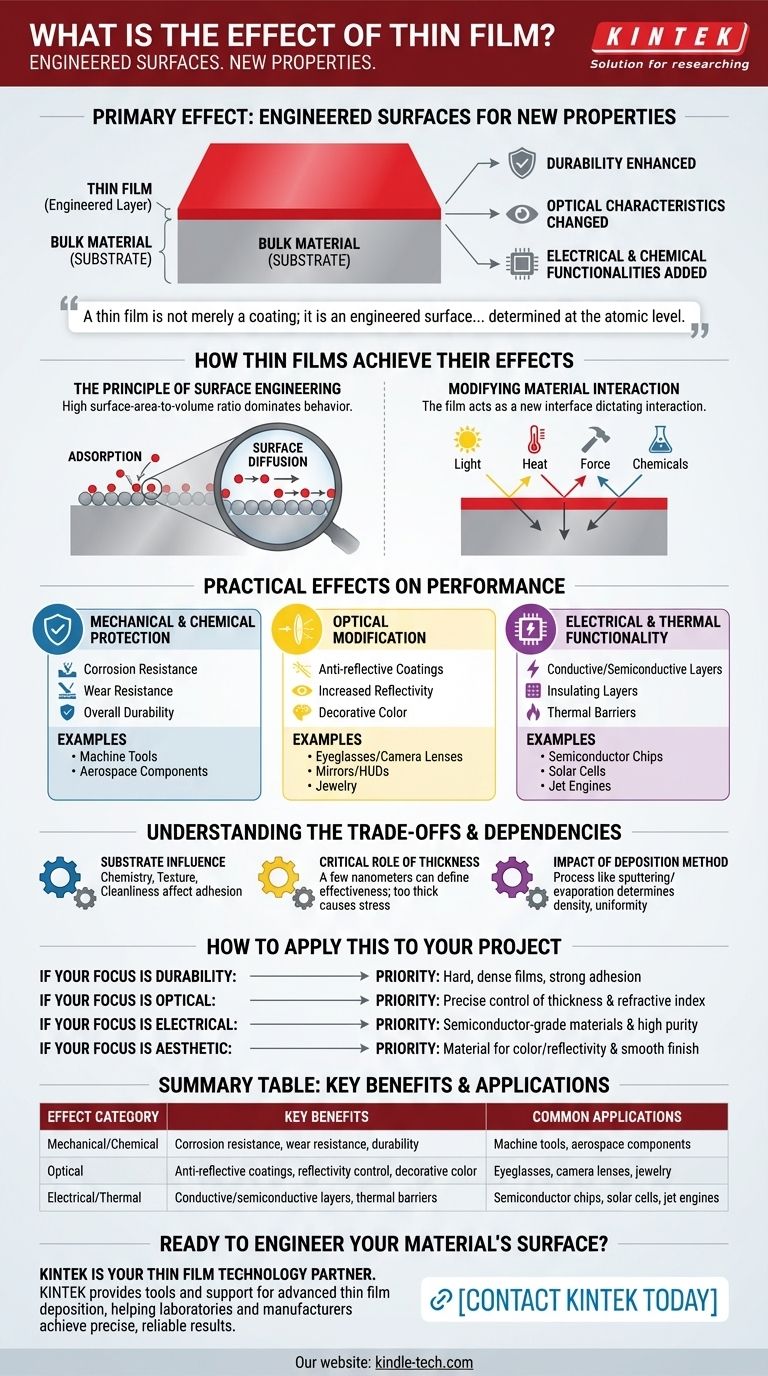

박막의 주요 효과는 재료의 핵심 구조를 변경하지 않으면서 재료 표면에 완전히 새로운 속성을 부여하는 것입니다. 원자 몇 개 두께에 불과한 층을 적용함으로써 재료가 환경과 상호 작용하는 방식을 근본적으로 변경하여 내구성을 향상시키거나, 광학 특성을 변경하거나, 새로운 전기적 및 화학적 기능을 추가할 수 있습니다.
박막은 단순한 코팅이 아니라 공학적으로 설계된 표면입니다. 그 효과는 기판의 벌크 특성은 유지하면서 표면에 원자 수준에서 결정되는 강력한 새로운 기능을 부여하여 복합 재료를 만드는 것입니다.
박막이 효과를 달성하는 방법
박막의 힘은 높은 표면적 대 부피 비율에서 나옵니다. 이 규모에서는 벌크 재료 특성보다 표면 물리학이 그 거동을 지배합니다.
표면 공학의 원리
박막 규모로 축소된 재료는 벌크 재료와 다르게 거동합니다. 필름 원자의 대다수는 표면에 있거나 표면에 매우 가깝습니다.
표면에 대한 이러한 근접성은 흡착(원자가 표면에 달라붙는 것) 및 표면 확산(원자가 표면을 따라 이동하는 것)과 같은 특성이 재료 거동을 정의하는 특성이 됨을 의미합니다.
재료 상호 작용 수정
필름은 원래 재료(기판)와 외부 세계 사이의 새로운 인터페이스 역할을 합니다. 이 새로운 인터페이스는 물체가 빛, 열, 물리적 힘 및 화학 물질과 상호 작용하는 방식을 결정합니다.
성능에 미치는 실제적인 영향
표면 공학의 이론적 원리는 여러 범주에 걸쳐 실질적이고 매우 가치 있는 효과로 전환됩니다.
기계적 및 화학적 보호
가장 일반적인 효과 중 하나는 보호 기능 향상입니다. 필름은 장벽 역할을 하여 환경적 손상으로부터 기판을 보호합니다.
이는 내부식성, 내마모성 및 전반적인 내구성의 극적인 향상으로 이어지며, 이것이 박막이 공구에서 항공우주 부품에 이르기까지 모든 보호 코팅에 사용되는 이유입니다.
광학적 수정
박막은 빛이 표면과 상호 작용하는 방식을 정밀하게 제어할 수 있습니다. 단일 층 또는 다중 층을 엔지니어링하여 특정 결과를 달성할 수 있습니다.
여기에는 안경 및 카메라 렌즈용 반사 방지 코팅 생성, 거울 및 헤드업 디스플레이용 반사율 증가 또는 보석에 장식용 색상 추가가 포함됩니다.
전기적 및 열적 기능
박막은 현대 전자 제품의 기반입니다. 특정 재료를 증착함으로써 장치에 필수적인 전도성, 반도체성 및 절연성 층을 만들 수 있습니다.
이러한 효과는 반도체 칩, 태양 전지, 터치 패널 화면 및 박막 배터리 제조에 매우 중요합니다. 또한 제트 엔진과 같은 고온 응용 분야에서 열 차단재 역할을 할 수도 있습니다.
상충 관계 및 종속성 이해
박막의 효과는 보장되지 않습니다. 이는 여러 요소를 관리해야 하는 고도로 제어된 프로세스의 결과입니다. 원하는 결과를 얻으려면 민감한 균형이 필요합니다.
기판의 영향
기본 재료는 수동적인 운반체 그 이상입니다. 필름이 부착되고 적절한 구조를 형성하는 능력은 기판의 화학, 질감 및 청결도에 직접적인 영향을 받습니다. 기판 준비가 불량하면 필름 파손이 발생할 수 있습니다.
두께의 결정적인 역할
필름 두께는 주요 변수입니다. 몇 나노미터의 차이가 효과적인 반사 방지 코팅과 작동하지 않는 코팅의 차이를 만들 수 있습니다. 더 두꺼운 필름은 더 많은 내구성을 제공할 수 있지만 내부 응력을 유발하여 균열이나 박리를 일으킬 수도 있습니다.
증착 방법의 영향
필름을 적용하는 방식(스퍼터링, 증발 또는 화학 기상 증착)은 최종 밀도, 균일성 및 내부 구조에 지대한 영향을 미칩니다. 선택한 방법은 사용되는 재료 및 원하는 효과와 일치해야 합니다.
프로젝트에 적용하는 방법
박막 기술의 선택은 달성해야 하는 주요 효과에 전적으로 따라야 합니다.
- 내구성이 주요 초점인 경우: 마모 및 부식으로부터 보호하기 위해 단단하고 밀도가 높은 필름을 만드는 것으로 알려진 재료와 증착 방법을 우선적으로 고려하십시오.
- 광학 성능이 주요 초점인 경우: 설계는 필름 두께와 굴절률의 정밀한 제어를 중심으로 이루어지며, 종종 여러 개의 균일한 층이 필요합니다.
- 전기적 기능이 주요 초점인 경우: 신뢰할 수 있는 전도성 또는 절연 경로를 생성하기 위해 반도체 등급 재료와 고순도 증착 프로세스를 사용해야 합니다.
- 미적 매력이 주요 초점인 경우: 주요 요인은 색상 및 반사율을 위한 재료 선택과 부드럽고 균일한 마감을 보장하는 증착 프로세스가 될 것입니다.
박막은 공학적으로 설계된 표면임을 이해함으로써 재료, 두께 및 프로세스의 올바른 조합을 선택하여 특정 목표를 달성할 수 있습니다.
요약표:
| 효과 범주 | 주요 이점 | 일반적인 응용 분야 |
|---|---|---|
| 기계적/화학적 | 내부식성, 내마모성, 내구성 | 공구, 항공우주 부품 |
| 광학적 | 반사 방지 코팅, 반사율 제어, 장식용 색상 | 안경, 카메라 렌즈, 보석 |
| 전기적/열적 | 전도성/반도체성 층, 열 차단재 | 반도체 칩, 태양 전지, 제트 엔진 |
