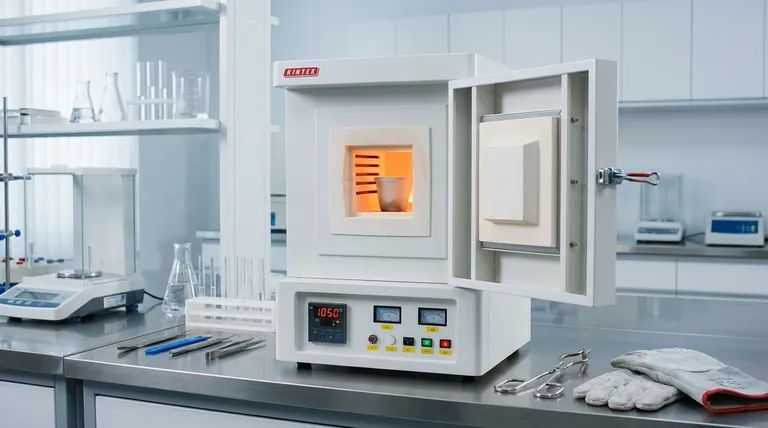

본질적으로 머플로에서의 열처리는 고온의 전기 가열 챔버를 사용하여 재료의 물리적 또는 화학적 특성을 변화시키는 공정입니다. 그 특징은 "머플(muffle)"인데, 이는 처리되는 재료를 발열체로부터 격리시키는 단열된 내부 챔버입니다. 이러한 분리는 오염 물질이 없는 순수한 가열 환경을 보장하고 매우 정밀한 온도 제어를 가능하게 합니다.
머플로의 핵심 원리는 간접적이고 제어된 가열입니다. 목표는 단순히 무언가를 뜨겁게 만드는 것이 아니라, 재료가 에너지원과의 직접적인 접촉으로부터 보호되어 예측 가능하고 반복 가능한 결과를 보장하는 깨끗하고 균일한 환경에서 그렇게 하는 것입니다.
머플로가 정밀 가열을 달성하는 방법
처리 과정을 이해하려면 먼저 용광로의 설계를 이해해야 합니다. 그 효과는 간접적인 열 적용과 정밀한 전자 제어의 조합에서 비롯됩니다.
간접 가열의 원리
"머플(muffle)"이라는 용어는 원래 연료 연소로의 불꽃과 연소 부산물로부터 가열되는 물체를 분리하는 것을 의미했습니다. 이러한 분리의 원리가 핵심입니다.
현대 전기 용광로에는 연소가 없지만, 원리는 동일합니다. 재료는 챔버 내부에 배치되고, 발열체는 이 내부 챔버 외부에 단열 벽에 내장되어 있습니다.
복사 및 대류를 통한 열 전달
종종 니크롬(Nichrome)과 같은 저항성 재료로 만들어진 전기 발열체는 전기 저항(줄 가열)을 통해 강렬한 열을 발생시킵니다.
이 열은 샘플에 직접 적용되지 않습니다. 대신, 발열체는 내화 챔버의 내부 벽을 가열합니다. 이 뜨거운 벽은 복사 및 대류를 통해 내부에 있는 재료로 열 에너지를 균일하게 전달합니다.
단열 챔버의 역할
챔버 자체는 고도로 단열된 내화 재료로 만들어집니다. 이 단열은 두 가지 중요한 기능을 수행합니다:
- 열이 빠져나가는 것을 방지하여 용광로를 매우 에너지 효율적으로 만듭니다.
- 챔버 내부 전체에 걸쳐 안정적이고 균일한 온도를 유지하는 데 도움이 됩니다.
제어 구성 요소
머플로는 단순한 뜨거운 상자 이상이며, 정밀 기기입니다. 이 정밀도는 전자 제어 시스템에 의해 관리됩니다.
PID 컨트롤러
비례-적분-미분(PID) 컨트롤러는 용광로의 두뇌입니다. 온도 데이터를 수신하고 발열체로 보내는 전력을 지능적으로 조정하여 사전 설정된 온도 프로파일과 정확히 일치시킵니다. 가열 속도, 유지 시간 및 냉각 주기를 관리할 수 있습니다.
열전대
열전대는 용광로의 신경 말단 역할을 합니다. 챔버 내부에 배치된 온도 센서로, PID 컨트롤러에 정확한 온도 판독값을 지속적으로 제공하여 피드백 루프를 닫고 정밀한 조절을 가능하게 합니다.
열처리 공정 단계별
일반적인 열처리 사이클은 원하는 재료 특성을 달성하는 데 중요한 여러 개의 개별적이고 제어된 단계를 포함합니다.
1. 준비 및 로딩
사이클이 시작되기 전에 용광로 챔버는 오염을 방지하기 위해 청소됩니다. 그런 다음 처리할 재료 또는 샘플을 조심스럽게 내부에 배치합니다.
2. 램핑(가열)
사용자는 원하는 온도를 컨트롤러에 프로그래밍합니다. 그러면 용광로는 목표 온도에 도달할 때까지 제어된 속도로 내부 온도를 높이는 "램프"를 시작합니다.
3. 소킹(유지)
목표 온도에 도달하면 컨트롤러는 지정된 시간 동안 온도를 유지합니다. 이 "소킹(soaking)" 기간은 열이 재료에 완전히 침투하고 원하는 야금학적 또는 화학적 변화가 발생하도록 합니다.
4. 냉각
소킹 단계가 완료되면 발열체로의 전원이 차단됩니다. 냉각 단계는 가열 단계만큼 중요하며, 냉각 속도는 재료의 최종 미세 구조 및 특성에 크게 영향을 미칠 수 있습니다.
목표에 맞는 올바른 선택
핵심 원리를 이해하면 특정 응용 분야에 머플로를 효과적으로 사용할 수 있습니다.
- 재료 순도 및 회화(ashing)에 중점을 둔다면: 용광로의 간접 가열은 발열체로부터 발생할 수 있는 오염으로부터 샘플을 격리하므로 가장 큰 강점입니다.
- 어닐링 또는 경화와 같은 정밀한 야금 공정에 중점을 둔다면: PID 컨트롤러와 열전대의 조합은 높은 정확도로 특정 시간-온도 프로파일을 실행할 수 있는 기능을 제공합니다.
- 반복 가능한 실험실 규모 테스트에 중점을 둔다면: 자체 포함된 에너지 효율적인 설계는 광범위한 연구 응용 분야에 이상적이고 신뢰할 수 있는 도구입니다.
깨끗하고 간접적인 열의 흐름을 제어함으로써 머플로를 단순한 가열 장치가 아닌 재료 변환을 위한 정밀 기기로 활용할 수 있습니다.
요약표:
| 주요 측면 | 설명 |
|---|---|
| 가열 원리 | 복사 및 대류를 통한 간접 가열; 샘플은 발열체로부터 격리됨 |
| 핵심 이점 | 민감한 재료를 위한 오염 없는 순수한 환경 |
| 온도 제어 | 정밀하고 반복 가능한 가열 사이클을 위한 PID 컨트롤러 및 열전대 |
| 일반적인 공정 | 램핑 → 소킹(유지) → 냉각 단계 |
| 주요 응용 분야 | 회화, 어닐링, 경화, 실험실 테스트 및 재료 연구 |
