진공로의 역사는 단순히 기계의 연대기가 아니라 과학적 추구의 이야기입니다. 이는 금속을 극도로 높은 온도로 가열하면서도 주변의 공기로부터 오염되지 않도록 하는 근본적인 야금학적 문제를 해결하기 위한 끊임없는 노력을 추적합니다. 이러한 진화는 항공우주, 핵 및 의료 분야의 발전에 필요한 신소재에 대한 요구에 의해 주도되었습니다.
진공로의 개발은 진공 펌프 기술, 고급 제어 시스템 및 특수 합금 개발이라는 병행적인 진화와 분리될 수 없습니다. 그 역사는 로 자체에 관한 것이라기보다는 엔지니어가 열처리를 위해 완벽하게 제어되고 초청정한 환경을 만들 수 있도록 지원한 기술에 관한 것입니다.
핵심 문제: 왜 진공에서 가열해야 하는가?
진공 열처리의 전체 전제는 개방된 공기나 표준 대기 로에서 금속을 가열할 때의 자연적인 한계를 극복해야 할 필요성에서 시작되었습니다.
적: 대기 오염
금속을 가열하면 반응성이 매우 높아집니다. 일반적으로 무해한 대기 중의 산소와 질소는 뜨거운 금속 표면을 공격합니다.
이러한 반응은 산화(녹 또는 스케일링)를 유발하며 금속을 부서지게 하거나 구조적 특성을 변화시키는 불순물을 유입시킬 수 있습니다. 많은 고성능 합금의 경우 이러한 오염은 용납될 수 없습니다.
해결책: 대기 제거
논리적인 해결책은 대기를 완전히 제거하는 것이었습니다. 부품을 밀폐된 챔버 안에 넣고 공기를 빼내면 거의 완벽한 진공이 생성됩니다.
이 진공 환경은 처리의 중요한 가열 및 냉각 단계 동안 금속 부품을 오염으로부터 보호하는 보이지 않는 방패 역할을 합니다.
초기 전신: 실험실의 시작
이 개념은 20세기 초 과학 실험실에서 시작되었습니다. 연구자들은 대기 가스의 영향 없이 순수 물질의 특성을 연구해야 했습니다.
이러한 초기 장치는 작고 실험적인 장치로, 진공에서 가열하면 더 깨끗하고 예측 가능한 결과를 얻을 수 있다는 원리를 입증했습니다. 아직 산업 생산에 적합하지는 않았습니다.
진공 기술의 산업 혁명
실험실의 호기심에서 산업용 주력 장비로의 전환은 20세기 중반, 특히 전후 시대의 재료 수요에 의해 촉발되었습니다.
촉매: 항공우주 및 핵 수요
제트 시대와 원자력 산업의 여명은 티타늄, 지르코늄, 초합금과 같은 재료에 대한 갑작스러운 필요성을 만들어냈습니다.
이러한 반응성 금속은 제트 엔진 터빈 및 원자로 부품에 필수적이었지만 기존 로에서 적절하게 열처리하는 것은 불가능했습니다. 이는 진공로 기술에 대한 최초의 주요 상업적 동인을 만들었습니다.
"핫 월(Hot Wall)" 로
초기 산업용 진공로는 "핫 월" 설계였습니다. 진공 챔버 자체가 외부에서 가열되었습니다.
이 설계는 간단했지만 상당한 한계가 있었습니다. 용기 재료가 최대 작동 온도를 제한했으며 챔버의 뜨거운 벽은 갇힌 가스(탈기(outgassing)이라고 하는 공정)를 방출하여 진공의 순도를 저해했습니다.
"콜드 월(Cold Wall)"의 획기적인 발전
결정적인 혁신은 "콜드 월" 로였습니다. 이 설계에서는 발열체와 단열재가 수냉식 진공 챔버 내부로 이동되었습니다.
이 우아한 해결책은 챔버 벽을 차갑게 유지하여 탈기를 방지하고 훨씬 더 높은 공정 온도를 허용했습니다. "콜드 월" 로는 고온 합금 처리 능력을 열었으며 모든 현대 진공로의 기반이 되었습니다.
정밀도와 제어의 시대
기본 설계가 확립되면서 초점은 로를 더욱 정밀하고 효율적이며 다재다능하게 만드는 것으로 이동했습니다.
수동에서 자동화로
초기 로는 지속적인 수동 감독이 필요했습니다. 프로그래머블 로직 컨트롤러(PLC)의 개발은 공정을 혁신했습니다.
이제 작업자는 가열, 유지 및 냉각에 대한 정확한 다단계 레시피를 프로그래밍할 수 있었습니다. 이는 모든 부품이 정확히 동일한 처리를 받도록 보장하여 의료 및 항공우주와 같은 산업에 필수적인 전례 없는 일관성과 품질 관리를 제공했습니다.
펌핑 혁명
로의 성능은 진공 펌프의 성능에 달려 있습니다. 진공로의 역사는 펌프 기술의 역사와 일치하며, 느린 오일 확산 펌프에서 더 깨끗하고 빠른 극저온 및 터보 분자 펌프로 발전했습니다.
더 나은 펌프 덕분에 로는 더 깊은 진공 수준에 더 빨리 도달할 수 있었고, 이는 더 깨끗한 부품과 더 짧은 전체 사이클 시간으로 이어졌습니다.
대류 및 가스 담금질 추가
밀집된 부하에 대한 온도 균일성을 개선하기 위해 엔지니어들은 대류 보조 가열을 위한 고출력 팬을 추가했습니다.
또한, 오일 담금질의 대안으로 고압 가스 담금질이 도입되었습니다. 질소나 아르곤과 같은 불활성 가스를 고압으로 주입하면 부품이 빠르고 깨끗하게 냉각되어 오일의 지저분함, 화재 위험 및 환경 문제를 제거합니다.
상충 관계 이해
진공로 기술은 혁신적이지만 보편적인 해결책은 아닙니다. 그 역사는 오늘날까지 지속되는 일관된 상충 관계를 보여줍니다.
복잡성과 비용
진공로는 본질적으로 더 복잡하며 대기 로에 비해 초기 자본 비용이 더 높습니다. 정교한 진공 펌프, 씰 및 제어 시스템이 포함됩니다.
사이클 시간 고려 사항
챔버를 깊은 진공 수준으로 펌핑하는 데 시간이 걸립니다. 현대 펌프는 빠르지만 전체 사이클 시간이 연속 대기 로보다 길 수 있습니다.
유지보수 요구 사항
누출 없는 진공 시스템을 유지하려면 전문적인 지식과 부지런함이 필요합니다. 씰, 펌프 및 내부 핫 존은 최적의 성능을 보장하기 위해 정기적이고 숙련된 유지보수가 필요합니다.
이 역사가 현대의 선택에 정보를 제공하는 방법
이러한 기술적 진화를 단순한 개념에서 정교한 시스템으로 이해하면 특정 목표에 맞는 올바른 도구를 선택할 수 있습니다.
- 반응성 금속(티타늄 또는 니오븀 등) 처리가 주요 초점인 경우: 항공우주 요구 사항에서 탄생한 "콜드 월" 설계는 유일하게 실행 가능한 기술입니다.
- 공구강의 깨끗하고 밝은 마감이 주요 초점인 경우: 공정 후 세척 없이 경도를 달성하려면 고압 가스 담금질 기능이 있는 로가 필수적입니다.
- 절대적인 정밀도와 반복성(의료용 임플란트 또는 항공우주용)이 주요 초점인 경우: 최신 PLC 제어 및 고급 진공 펌프 시스템은 필수적인 기능입니다.
- 청결 요구 사항이 낮은 대량의 단순 부품 처리가 주요 초점인 경우: 역사적 상충 관계는 여전히 유효합니다. 덜 복잡하고 저렴한 대기 로가 비용 효율적일 가능성이 높습니다.
그 기원을 추적함으로써 진공로를 단순한 기계가 아니라 야금학적 순도와 제어를 위한 1세기 동안의 탐구의 정점으로 볼 수 있습니다.
요약표:
| 시대 | 주요 개발 | 영향 |
|---|---|---|
| 20세기 초 | 실험실 규모의 진공 가열 | 오염 없는 처리 원리 입증 |
| 20세기 중반 | 산업용 "콜드 월" 로 | 반응성 금속(티타늄, 초합금) 처리 가능 |
| 20세기 후반 | PLC 제어 및 고급 펌프 | 정밀도, 반복성 및 더 빠른 사이클 시간 달성 |
| 현대 | 고압 가스 담금질 및 대류 | 깨끗한 마감, 균일한 가열 및 오일 없는 냉각 제공 |
연구실에서 1세기의 혁신을 활용할 준비가 되셨습니까?
KINTEK은 현대 연구실에서 요구하는 야금학적 순도, 정밀한 제어 및 반복성을 제공하는 고급 진공로 시스템을 전문으로 합니다. 반응성 금속, 공구강 또는 의료용 임플란트를 처리하든 당사의 전문 지식은 특정 요구 사항에 맞는 올바른 솔루션을 얻을 수 있도록 보장합니다.
오늘 문의하여 당사의 실험실 장비가 연구 및 생산 능력을 어떻게 향상시킬 수 있는지 논의하십시오.

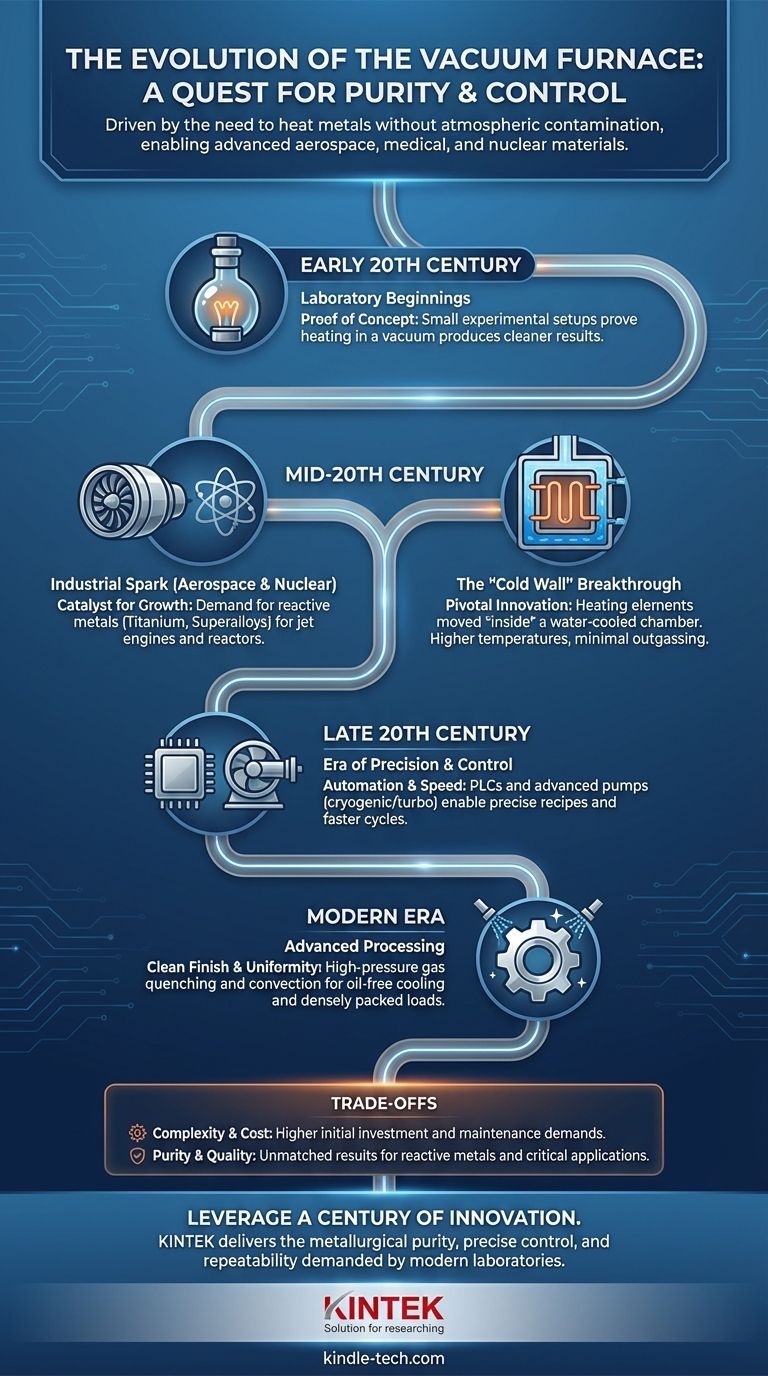

시각적 가이드
