머플로(muffle Furnace)는 재료시험, 애싱(ashing), 열처리 등 정밀하고 균일한 가열이 요구되는 용도에 맞게 설계된 고온 가열장치입니다. 머플로의 내부는 효율적인 열 분배, 단열 및 온도 제어를 보장하도록 세심하게 설계되었습니다. 주요 구성 요소에는 열을 발생시키는 발열체; 극한의 온도를 견디고 단열을 제공하기 위해 내화 재료로 만들어진 머플 챔버; 열전대, 제어판 및 안전 메커니즘을 포함하는 온도 제어 시스템. 가스 배출을 위한 방출 구멍 및 타이머와 같은 추가 기능으로 기능성과 안전성이 향상됩니다. 이러한 구성 요소는 함께 작동하여 고온 공정을 위한 제어된 환경을 만듭니다.
설명된 핵심 사항:
-
발열체
- 가열 요소는 머플로의 주요 열원입니다. 일반적으로 저항선이나 세라믹 재료로 만들어지며 고온을 견딜 수 있는 능력을 고려하여 선택됩니다.
- 이러한 요소는 챔버 전체에 균일한 열 분포를 보장하기 위해 전략적으로 배치됩니다.
- 샘플과의 직접적인 접촉을 방지하기 위해 머플 내에 밀봉되어 균일한 가열을 보장하고 오염을 방지합니다.
-

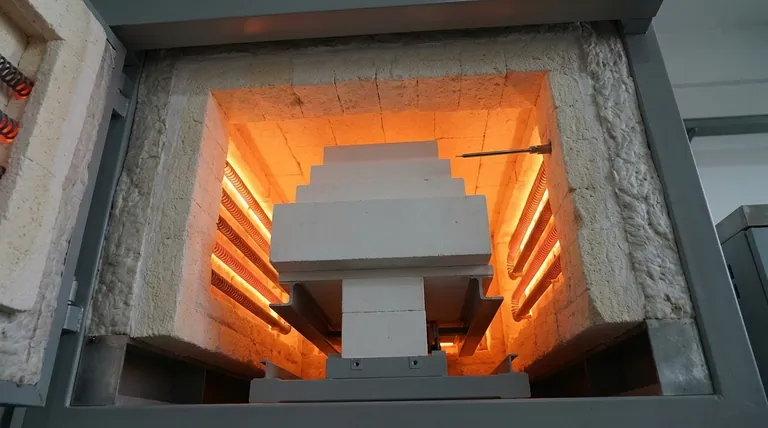

머플 챔버
- 머플 챔버는 샘플이 배치되는 절연된 내부 구획입니다. 이 제품은 열과 화학 반응에 매우 강한 실리카, 알루미늄과 같은 내화성 재료로 제작되었습니다.
- 내화 라이닝은 단열을 보장하여 외부 인클로저를 시원하게 유지하면서 챔버 내부의 고온을 유지합니다.
- 이 디자인은 열 손실을 방지하고 가열 요소가 시료에 직접 노출되는 것을 방지하여 내구성과 효율성을 향상시킵니다.
-
온도 조절 시스템
-
온도 제어 시스템은 정확한 가열 조건을 유지하는 데 중요한 구성 요소입니다. 여기에는 다음이 포함됩니다.
- 열전대: 챔버 내부의 온도를 측정하여 제어반에 신호를 보내는 센서입니다.
- 제어판: 마이크로프로세서 PID 레귤레이터를 탑재하여 사용자가 온도를 설정하고 모니터링할 수 있습니다. LED 디스플레이는 실시간 온도 판독값을 제공합니다.
- 시간제 노동자: 사용자가 작업 기간을 설정하여 원하는 시간 내에 프로세스가 완료되도록 할 수 있습니다.
- 안전 스위치: 과열이나 기타 안전 문제가 발생할 경우 자동으로 히터에 대한 전원 공급을 차단하여 장비와 작업자를 모두 보호합니다.
-
온도 제어 시스템은 정확한 가열 조건을 유지하는 데 중요한 구성 요소입니다. 여기에는 다음이 포함됩니다.
-
격리
- 열손실을 최소화하고 챔버 내부의 높은 온도를 유지하기 위해 단열재를 사용합니다. 이러한 재료는 일반적으로 가볍고 열전도율이 낮습니다.
- 적절한 단열은 에너지 효율성을 보장하고 외부 구성 요소가 과열될 위험을 줄여줍니다.
-
릴리스 구멍
- 일부 머플로에는 가열 과정에서 발생하는 가스나 연기를 배출하기 위한 방출 구멍이 포함되어 있습니다.
- 이 기능은 압력 상승을 방지하고 안전한 작동을 보장하므로 유기 물질이나 화학 반응과 관련된 응용 분야에 특히 중요합니다.
-
외부 케이싱
- 외부 케이싱은 퍼니스의 보호 쉘 역할을 합니다. 내구성과 내열성을 고려하여 설계되어 내부 부품을 보호하고 사용자의 안전을 보장합니다.
- 또한 케이스에는 제어판과 기타 외부 기능이 들어있어 사용자 친화적인 인터페이스를 제공합니다.
-
배기 시스템(옵션)
- 일부 머플로에는 가스나 연기를 배출하기 위한 배기 시스템이 포함되어 있습니다. 이는 공기 품질과 안전이 중요한 실험실이나 산업 환경에서 특히 유용합니다.
- 배기 시스템은 배출 구멍과 통합되거나 별도의 구성 요소로 설계될 수 있습니다.
머플로의 내부 구성 요소를 이해함으로써 사용자는 특정 응용 분야에 대한 작동, 유지 관리 및 적합성에 대해 정보를 바탕으로 결정을 내릴 수 있습니다. 가열 요소, 절연, 온도 제어 및 안전 기능의 조합은 고온 환경에서 안정적이고 효율적인 성능을 보장합니다.
요약표:
| 요소 | 기능 |
|---|---|
| 발열체 | 열을 발생시키다; 고온 사용을 위해 저항선 또는 세라믹으로 제작되었습니다. |
| 머플 챔버 | 내열성을 위해 내화 재료로 단열된 구획. |
| 온도 조절 | 열전대, 제어판, 타이머 및 안전 메커니즘이 포함됩니다. |
| 격리 | 열 손실을 최소화하고 높은 온도를 유지합니다. |
| 릴리스 구멍 | 가열 과정에서 안전을 위해 가스나 연기를 배출합니다. |
| 외부 케이싱 | 내부 부품을 보호하고 사용자의 안전을 보장합니다. |
| 배기 시스템 | 안전 강화를 위해 선택적으로 가스나 연기를 배출합니다. |
