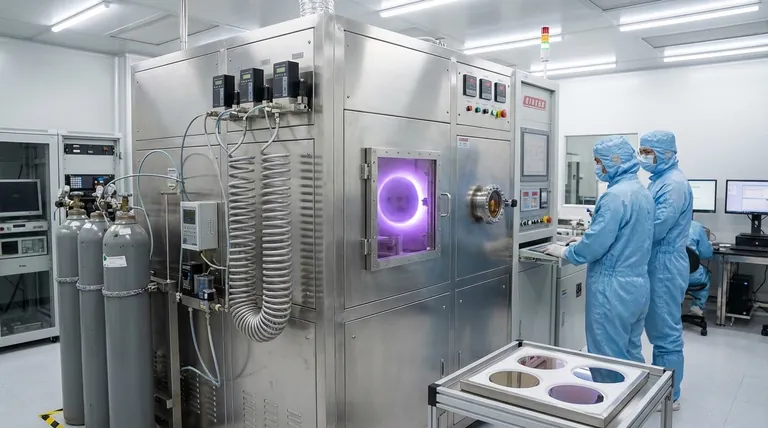

플라즈마 강화 화학 기상 증착(PECVD)은 기존 방식보다 훨씬 낮은 온도에서 고품질의 균일한 박막을 기판 위에 증착하는 데 사용되는 공정입니다. 이는 전기장을 사용하여 플라즈마를 생성함으로써 이루어지며, 이 플라즈마는 전구체 가스를 활성화시켜 극심한 열 없이도 반응하여 원하는 막을 형성하게 합니다.
PECVD의 핵심 가치는 저온에서 고품질 증착을 수행할 수 있다는 것입니다. 이는 전통적인 고열 공정으로 인해 손상되거나 파괴될 수 있는 온도에 민감한 재료를 코팅하고 현대 전자기기를 제작하는 데 필수적인 기술입니다.
PECVD 작동 방식: 플라즈마의 역할
증착을 위한 플라즈마 활용
전통적인 화학 기상 증착(CVD)에서는 높은 온도(종종 600°C 이상)를 사용하여 전구체 가스를 분해하고 기판 표면에서 화학 반응을 시작하는 데 필요한 에너지를 제공합니다.
PECVD는 이 방정식을 근본적으로 바꿉니다. 열 에너지에만 의존하는 대신, 전기장을 통해 에너지를 도입하여 전구체 가스를 이온화하고 플라즈마(이온과 전자를 포함하는 물질의 상태)를 생성합니다.
저온 반응 가능
이 플라즈마는 반응성이 매우 높습니다. 플라즈마 내의 고에너지 입자는 전구체 가스를 반응성 라디칼로 분해하고, 이 라디칼은 더 차가운 기판 표면에 증착됩니다.
플라즈마가 필요한 반응 에너지를 제공하기 때문에 기판 자체는 훨씬 낮은 온도(일반적으로 200-400°C)로 유지될 수 있습니다. 이것이 전체 공정의 결정적인 특징입니다.
결정적인 장점: 저온 처리
민감한 부품 손상 방지
PECVD의 저온 특성은 반도체 산업에서 매우 중요합니다. 집적 회로에는 다른 증착 방법의 고온을 견딜 수 없는 섬세하고 이전에 제작된 층이 포함되어 있습니다. PECVD는 기저 장치를 손상시키지 않고 절연 또는 전도성 막을 증착할 수 있게 합니다.
내부 재료 응력 감소
열팽창률이 다른 재료가 함께 가열되고 냉각될 때, 이는 내부 응력을 생성하여 막이 균열되거나 박리될 수 있습니다.
공정 온도를 최소화함으로써 PECVD는 이러한 열 불일치를 크게 줄여 내부 응력이 적고 더 안정적이고 내구성이 뛰어난 막을 만듭니다.
높은 증착 속도 달성
비정질 및 미세 결정질 막과 같은 특정 재료의 경우 PECVD는 비교적 높은 증착 속도를 달성할 수 있습니다. 이러한 효율성은 처리량이 핵심 고려 사항인 제조 공정에서 매우 중요합니다.
PECVD가 필수적인 분야: 주요 응용 분야
반도체 제조
PECVD는 집적 회로 제조의 초석입니다. 마이크로칩 내의 전도성 경로를 분리하는 이산화규소(SiO₂) 및 질화규소(Si₃N₄)와 같은 필수 절연층을 증착하는 데 널리 사용됩니다.
고급 보호 코팅
이 방법은 내구성이 뛰어나고 기능적인 표면 코팅을 만드는 데 사용됩니다. 여기에는 긁힘 방지를 위한 다이아몬드 유사 탄소(DLC) 막, 발수성을 위한 소수성 코팅, 기계 부품 및 심지어 송유관을 위한 보호층 생성이 포함됩니다.
에너지 및 광학
태양광 산업에서 PECVD는 태양 전지 제조에 필수적입니다. 또한 안경에서 정밀 과학 기기에 이르는 제품에 반사 방지 및 보호 광학 코팅을 적용하는 데 사용됩니다.
생체 의료 및 포장
PECVD 막의 생체 적합성 및 보호 특성은 의료용 임플란트 코팅에 적합하게 만듭니다. 이 기술은 식품 포장 산업에서 유통 기한을 늘리기 위한 배리어 층을 만드는 데도 사용됩니다.
장단점 이해
단일 웨이퍼 처리
PECVD의 주요 작동 특성은 일반적으로 단일 웨이퍼 공정이라는 것입니다. 이를 통해 개별 기판에 증착된 막의 우수한 균일성과 제어가 가능합니다.
그러나 이는 종종 대량의 웨이퍼를 동시에 처리할 수 있는 저압 CVD(LPCVD)와 같은 다른 방법과 대조됩니다. 둘 중 선택은 웨이퍼당 품질 관리 또는 대량 생산 처리량 중 어느 것이 우선순위인지에 따라 달라집니다.
시야 증착
PECVD는 단면 코팅 방식입니다. 플라즈마와 전구체 가스는 기판의 한 표면을 향해 직접 분사됩니다. 이는 반도체 웨이퍼에 이상적이지만, 복잡한 3차원 물체를 모든 면에 한 번에 균일하게 코팅하는 데는 덜 적합합니다.
목표에 맞는 올바른 선택
PECVD 사용 결정은 기판의 특정 요구 사항과 원하는 막 특성에 따라 달라집니다.
- 온도에 민감한 재료 처리가 주요 초점인 경우: PECVD는 저온 작동으로 집적 회로와 같은 섬세한 부품의 손상을 방지하므로 확실한 선택입니다.
- 내구성 있는 기능성 코팅 생성이 주요 초점인 경우: PECVD는 다양한 기판에 DLC 또는 소수성 층과 같은 고성능 막을 증착하는 데 탁월한 방법입니다.
- 비민감성 재료에 대한 고처리량 배치 처리가 주요 초점인 경우: LPCVD와 같은 다른 방법이 더 효율적인 대안일 수 있지만, 저온 이점이 부족합니다.
궁극적으로 PECVD는 그렇지 않으면 제작 불가능했을 첨단 재료 및 장치를 만들 수 있게 하는 강력하고 다재다능한 도구입니다.
요약표:
| 주요 측면 | PECVD 특성 |
|---|---|
| 공정 온도 | 200-400°C (기존 CVD보다 훨씬 낮음) |
| 핵심 메커니즘 | 플라즈마를 사용하여 전구체 가스 활성화 |
| 주요 장점 | 온도에 민감한 기판에 증착 가능 |
| 주요 응용 분야 | 반도체 제조, 태양 전지, 보호 코팅, 의료용 임플란트 |
| 코팅 유형 | 단면, 시야 증착 |
| 처리량 | 일반적으로 단일 웨이퍼 처리 (우수한 균일성) |
