본질적으로 C형 파워 프레스는 금속 및 기타 재료를 성형하는 데 널리 사용되는 다목적 기계입니다. C자형 프레임에서 이름이 유래되었으며, 플라이휠, 클러치, 크랭크축을 사용하여 짧고 강력한 스트로크로 엄청난 힘을 전달하는 기계 시스템을 갖추고 있습니다. 이 설계는 주로 펀칭, 스탬핑, 벤딩 및 블랭킹과 같은 작업에 사용됩니다.
C형 프레스의 결정적인 특징은 프레임 설계로, 재료 적재 및 공구 교체를 위해 전면과 측면에서 뛰어난 접근성을 제공합니다. 그러나 이러한 장점은 다른 프레스 설계에 비해 구조적 강성 면에서 중요한 절충점을 가져옵니다.
핵심 구조 및 기능
C형 프레스에 대한 깊이 있는 이해는 기본 설계 및 메커니즘에서 시작됩니다. 이러한 요소는 적용 분야, 강점 및 한계를 결정합니다.
"C" 프레임의 장점
가장 중요한 특징은 개방형 전면 프레임입니다. 이 C자형은 작업자에게 세 방향에서 방해받지 않는 접근성을 제공합니다.
이 설계는 작업물을 수동으로 로드 및 언로드하고 성형에 사용되는 다이 세트를 설치 및 유지 관리하는 것을 매우 쉽게 만듭니다.
힘을 전달하는 방법
유체 압력을 사용하는 유압 프레스와 달리 C형 파워 프레스는 일반적으로 기계식입니다.
무거운 플라이휠에 회전 에너지를 저장합니다. 활성화되면 클러치가 플라이휠과 맞물려 크랭크축을 회전시켜 램을 엄청난 힘으로 수직으로 구동합니다. 이 동작은 빠르고 반복 가능하며 정밀합니다.
일반적인 산업 응용 분야
C형 프레스는 다용도성으로 인해 기계 공장 및 제조 공장에서 필수적인 장비입니다. 다양한 단일 스트로크 성형 작업에 탁월합니다.
블랭킹 및 펀칭
블랭킹은 금속 시트에서 모양을 잘라내는 과정으로, 잘라낸 부분이 원하는 부품이 됩니다.
펀칭(또는 피어싱)은 그 반대로, 작업물에 구멍을 만드는 것이 목표이며 잘라낸 재료는 스크랩이 됩니다. C-프레임의 접근성은 이러한 일반적인 작업에 이상적입니다.
스탬핑 및 성형
스탬핑은 다이를 사용하여 로고나 구조적 리브와 같이 특정 모양이나 특징을 작업물에 찍어냅니다.
성형 및 벤딩은 다이를 사용하여 금속을 원하는 각도나 곡선으로 만드는데, 브래킷, 인클로저 및 기타 구성 요소를 만드는 데 필수적인 과정입니다.
코이닝 및 조립
코이닝은 금속이 다이의 캐비티로 흘러 들어가 표면에 미세한 디테일을 만드는 고강도 작업입니다.
이러한 프레스는 또한 베어링, 핀 또는 기타 구성 요소를 제어된 힘으로 함께 압입하는 것과 같은 조립에도 사용됩니다.
절충점 이해: C-프레임 대 H-프레임
올바른 프레스를 선택하는 것은 고유한 한계를 이해하는 것을 의미합니다. C-프레임의 가장 큰 강점은 또한 주요 약점의 원인이기도 합니다.
강성 타협
무거운 하중을 받을 때 C-프레임의 개방형 "목"은 휘거나 "벌어지는" 경향이 있습니다. 이러한 변형은 미세할 수 있지만 매우 중요합니다.
이러한 각도 변형은 최종 부품의 정밀도에 영향을 미치고 특히 고하중 응용 분야에서 고가의 다이 세트에 고르지 않은 마모를 유발할 수 있습니다.
H-프레임(스트레이트 사이드) 프레스를 선택해야 할 때
최대 강성과 정밀도를 요구하는 응용 분야의 경우 H-프레임(또는 스트레이트 사이드) 프레스가 우수한 선택입니다.
4점 지지대가 있는 폐쇄형 상자형 구조는 프레임 변형을 제거합니다. 이는 정렬이 가장 중요한 고하중 스탬핑 및 복잡한 프로그레시브 다이 작업의 표준이 됩니다. 절충점은 접근성 감소입니다.
귀하의 응용 분야에 적합한 선택
올바른 프레스를 선택하는 것은 작업의 특정 요구 사항에 따라 중요한 결정입니다.
- 다용도성과 단일 타격 작업에 대한 빠른 설정이 주요 초점이라면: C형 파워 프레스는 타의 추종을 불허하는 접근성으로 인해 업계 표준입니다.
- 프로그레시브 다이를 사용한 대량 생산 또는 고하중 성형이 주요 초점이라면: H-프레임(스트레이트 사이드) 프레스의 우수한 강성은 툴링을 보호하고 부품 일관성을 보장하는 데 필요합니다.
- 긴 스트로크 전반에 걸쳐 힘에 대한 정밀한 제어가 주요 초점이라면: C-프레임 설계로도 제작할 수 있는 유압 프레스가 기계식 파워 프레스보다 더 나은 대안이 될 수 있습니다.
궁극적으로 C-프레임의 접근성과 강성 사이의 근본적인 균형을 이해하는 것이 생산 환경에서 그 힘을 효과적으로 활용하는 핵심입니다.
요약표:
| 특징 | C형 파워 프레스 | H-프레임(스트레이트 사이드) 프레스 |
|---|---|---|
| 프레임 디자인 | 3면 접근을 위한 개방형 C자형 | 폐쇄형, 상자형 구조 |
| 주요 강점 | 적재/공구 교체를 위한 뛰어난 접근성 | 우수한 강성 및 정밀도 |
| 이상적인 용도 | 단일 스트로크 작업 (블랭킹, 펀칭, 벤딩) | 고하중, 프로그레시브 다이 작업 |
| 주요 한계 | 무거운 하중 시 프레임 변형 | 접근성 감소 |
금속 성형 역량을 강화할 준비가 되셨습니까? KINTEK은 실험실 및 제조 요구 사항에 맞춰 견고한 파워 프레스를 포함한 고성능 실험실 장비 및 소모품을 전문적으로 제공합니다. C형 프레스의 다용도성 또는 H-프레임 모델의 정밀도가 필요하든, 당사의 전문가가 펀칭, 스탬핑 및 벤딩 응용 분야에 완벽한 솔루션을 선택하도록 도와드릴 수 있습니다. 오늘 저희에게 연락하여 귀하의 요구 사항을 논의하고 생산 효율성을 높이십시오!

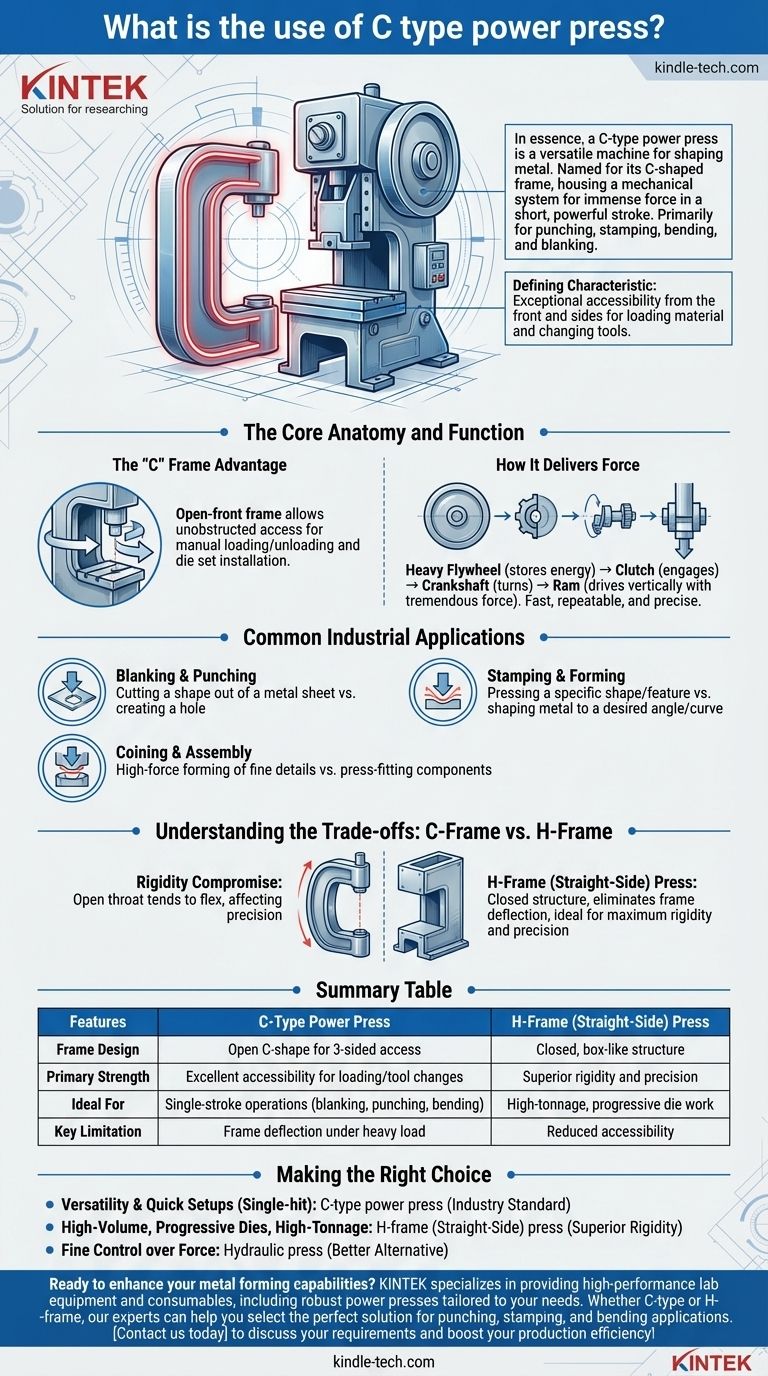

시각적 가이드
