본질적으로 머플로는 고도로 단열된 챔버 내에서 간접 저항 가열 원리로 작동합니다. 가열 요소를 사용하여 전기 에너지를 열 에너지로 변환합니다. 이 열은 분리된 챔버 내부의 시료로 균일하게 전달되어 시료가 가열원 자체에 의해 오염되지 않도록 합니다.
머플로의 핵심 목적은 단순히 뜨거워지는 것이 아니라 순수하고 안정적이며 균일한 고온 환경을 달성하는 것입니다. "머플" 설계는 가열되는 물질을 격리하며, 이는 과학 및 산업 응용 분야에서 깨끗하고 반복 가능한 결과를 얻는 데 핵심입니다.

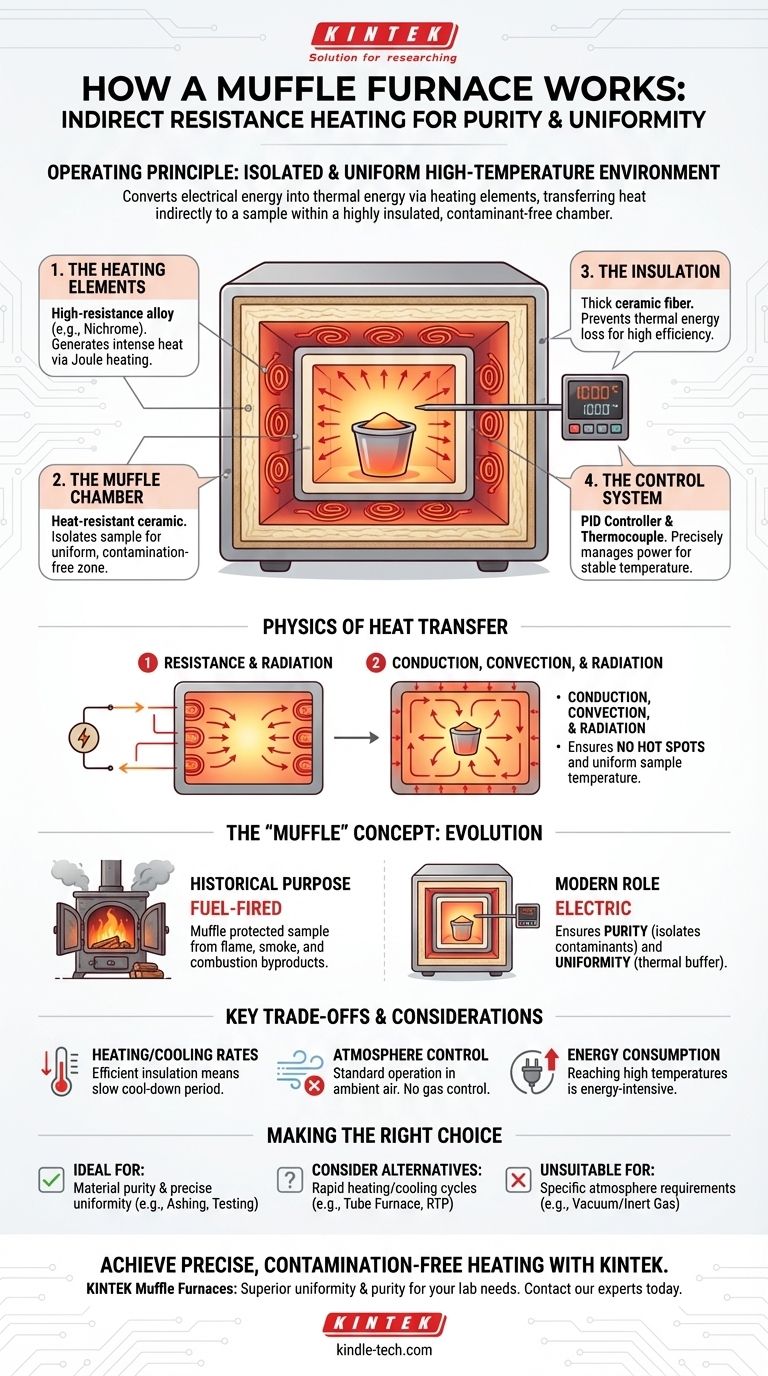

로의 해부: 핵심 구성 요소 및 기능
작동 원리를 이해하려면 먼저 조화롭게 작동하는 네 가지 필수 시스템을 살펴보아야 합니다.
가열 요소: 열의 원천
작업은 니크롬과 같은 고저항 합금으로 만들어진 가열 요소로 시작됩니다. 높은 전류가 이 요소들을 통과하면 줄 가열(전기 저항)로 인해 강렬하게 가열됩니다. 이것이 전기에서 열로 에너지를 변환하는 근본적인 단계입니다.
머플 챔버: 로의 심장
이것은 시료를 넣는 밀폐된 상자 모양의 챔버입니다. 밀도가 높고 내열성(내화성) 세라믹 재료로 만들어집니다. 이 챔버의 주요 역할은 시료를 담고 가열 요소 자체와 분리된 균일한 가열 구역을 제공하는 것입니다.
단열재: 열 효율 극대화
머플 챔버 주변에는 두꺼운 세라믹 섬유 단열재 층이 있습니다. 이 재료는 열 전도율이 매우 낮습니다. 그 역할은 열 에너지가 빠져나가는 것을 방지하여 로가 매우 높은 온도에 효율적으로 도달하고 더 적은 전력으로 온도를 유지할 수 있도록 하는 것입니다.
제어 시스템: 정밀도 보장
현대 로는 온도를 관리하기 위해 제어 루프에 의존합니다. 챔버 내부의 열전대(온도 센서)는 온도를 지속적으로 측정합니다. 이 정보는 PID 컨트롤러("두뇌")로 전달되어 설정 온도를 놀라운 정확도로 유지하기 위해 가열 요소로 전송되는 전력을 정밀하게 조정합니다.
챔버 내부의 열 전달 물리학
로 내부에서 시료를 가열하는 과정은 온도가 균일하도록 두 가지 주요 단계로 이루어집니다.
1단계: 저항 가열 및 복사
전류는 머플 챔버 외부에 감겨 있는 요소를 가열합니다. 이 뜨거운 요소들은 열 에너지를 방출하여 세라믹 챔버의 외부 벽을 가열합니다.
2단계: 전도, 대류 및 복사
열은 챔버 벽을 통해 내부 표면으로 전도됩니다. 뜨거운 내부 벽은 두 가지 메커니즘을 통해 시료를 가열합니다.
- 복사: 벽은 시료에 직접 열을 복사합니다.
- 대류: 벽은 챔버 내부의 공기를 가열하고, 이 공기는 순환하여 시료로 열을 전달합니다.
이러한 간접적이고 다단계적인 열 전달은 핫스팟을 제거하고 전체 시료가 균일한 온도를 경험하도록 보장합니다.
"머플" 개념 이해: 과거와 현재
"머플"이라는 용어는 로의 목적을 이해하는 데 핵심입니다. 그 의미는 기술과 함께 미묘하게 진화했습니다.
역사적 목적: 오염 물질로부터의 격리
원래 머플로는 연료를 사용하는 방식이었습니다. 머플은 작업물을 화염, 연기 및 연소의 화학적 부산물로부터 보호하는 밀폐된 용기였습니다. 이는 가열하는 동안 재료의 화학적 성질이 변하지 않도록 보장했습니다.
현대적 역할: 오염 없는 균일한 구역
현대 전기로에는 연소 부산물이 없습니다. 여기서 "머플"은 전체 단열 챔버 시스템을 의미합니다. 그 목적은 두 가지입니다.
- 순도: 가열 요소에서 떨어지는 조각을 포함하여 잠재적인 오염 물질로부터 시료를 여전히 격리합니다.
- 균일성: 더 중요하게는, 요소의 강렬한 열을 완화하여 매우 안정적이고 균일한 온도 구역을 생성하는 열 완충 장치 역할을 합니다.
머플로의 주요 장단점
강력하지만 이 설계에는 고려해야 할 고유한 특성이 있습니다.
가열 및 냉각 속도
머플로를 효율적으로 만드는 동일한 두꺼운 단열재는 열을 오랫동안 유지한다는 것을 의미합니다. 비교적 빠르게 가열될 수 있지만, 냉각 시간은 종종 매우 느립니다. 이는 처리량이 많은 환경에서 제한 요소가 될 수 있습니다.
분위기 제어
표준 머플로는 주변 공기 분위기에서 시료를 가열합니다. 챔버 내부의 가스를 제어하지 않습니다. 공정에서 불활성 분위기(질소 또는 아르곤과 같은) 또는 산화를 방지하기 위한 진공이 필요한 경우, 가스 포트가 있거나 전용 튜브 또는 진공로가 있는 특수 로가 필요합니다.
에너지 소비
효율성에도 불구하고 매우 높은 온도(1000°C 이상)에 도달하고 유지하는 것은 상당한 전력을 필요로 하는 에너지 집약적인 공정입니다.
목표에 맞는 올바른 선택
이러한 원리를 이해하면 머플로가 작업에 적합한 도구인지 판단하는 데 도움이 됩니다.
- 재료 순도 및 정밀한 온도 균일성이 주요 초점인 경우: 머플로는 회화, 재료 테스트 또는 특정 열처리 응용 분야에 이상적인 선택입니다.
- 빠른 가열 및 냉각 사이클이 주요 초점인 경우: 열 질량이 낮은 튜브로 또는 급속 열처리(RTP) 시스템을 고려할 수 있습니다.
- 특정 분위기에서 처리가 주요 초점인 경우: 표준 머플로는 부적합합니다. 진공 또는 불활성 가스 작동을 위해 특별히 설계된 로를 사용해야 합니다.
격리된 전기 가열 원리를 이해함으로써 머플로를 활용하여 신뢰할 수 있고 반복 가능한 고온 결과를 자신 있게 얻을 수 있습니다.
요약표:
| 구성 요소 | 주요 기능 |
|---|---|
| 가열 요소 | 저항(줄 가열)을 통해 전기 에너지를 열로 변환합니다. |
| 머플 챔버 | 격리되고 균일한 가열 구역을 제공하여 시료를 보호합니다. |
| 단열재 | 열 손실을 방지하여 효율성을 극대화합니다. |
| 제어 시스템 (PID) | 정밀하고 안정적인 온도 제어를 보장합니다. |
| 열 전달 | 균일한 시료 가열을 위해 복사 및 대류를 통해 발생합니다. |
