등압 프레스 제품 제조 방법

등압 압축 소개

등압 프레스는 고밀도, 고강도 재료 및 부품 생산에 사용되는 제조 공정입니다. 등압 성형은 유연하거나 단단한 주형 내에 포함된 분말 재료에 모든 방향으로 균일하게 압력을 가하는 것입니다. 이 기술은 습식 또는 건식 백 기술을 사용하여 달성할 수 있으며 각각 액체 또는 기체 매질에 금형을 담그는 것을 포함합니다. 등압 프레스 제품은 균일한 밀도, 높은 생 강도 및 우수한 표면 마감과 같은 여러 가지 이점을 제공합니다. 그들은 항공 우주, 의료 및 자동차 산업과 같은 응용 분야에서 널리 사용됩니다.

등압 프레스의 종류

등압 프레스는 다양한 고품질 제품을 만드는 데 사용할 수 있는 다목적 제조 공정입니다. 정수압 압축에는 냉간 정수압 압축(CIP)과 열간 정수압 압축(HIP)의 두 가지 유형이 있습니다.

냉간 정수압 성형(CIP)

냉간 정수압 압축은 엘라스토머 몰드에 싸인 분말의 압축을 포함합니다. 이 공정에서 금형은 압력 챔버에 배치되고 프레스가 모든 측면에서 압력을 가하여 금속 분말을 응축하기 전에 실온 액체로 채워집니다. 결과적으로 분말 입자는 기계적으로 서로 결합하여 단단한 녹색 몸체를 만듭니다. 콜드 드라이 백 정수압 프레스에 사용되는 프레스에는 단일 캐비티 구조의 단일 정수압 프레스와 다중 캐비티 디자인의 밀도 정수압 프레스의 두 가지 유형이 있습니다. 냉간 정수압 성형은 세라믹 부품 및 금속 분말과 같이 고도의 정밀도가 요구되는 제품에 사용됩니다. 상온에서 압력을 가하기 때문에 공정이 비교적 빠르고 저렴합니다. 그러나 결과 제품은 열간 정수압 성형을 통해 생산된 제품과 동일한 정도의 강도와 인성을 갖지 못할 수 있습니다.

열간 정수압 성형(HIP)

열간 정수압 압축은 밀봉된 금속 용기를 사용하여 고온 및 고압에서 분말 재료를 압축하는 것과 관련됩니다. 높은 온도와 압력으로 인해 분말 입자가 서로 융합되어 균일한 미세 구조와 우수한 기계적 특성을 가진 제품이 생성됩니다. 열간 정수압 성형은 항공기 엔진 부품 및 핵 연료봉과 같이 높은 수준의 강도와 인성을 요구하는 제품을 만드는 데 사용됩니다. 이 공정은 냉간 정수압 프레스보다 비용과 시간이 많이 소요되지만 우수한 품질의 제품을 생산합니다. HIP(Hot Isostatic Pressing)는 완전히 밀도가 높은 부품(이론 밀도 100%까지)을 얻기 위해 동시에 적용되는 온도와 압력을 모두 포함하며 고성능 응용 분야에 최적의 특성이 필요한 엔지니어링 세라믹에 주로 사용됩니다.

결론적으로 등압 프레스는 다양한 고품질 제품을 만드는 데 사용할 수 있는 다목적 제조 공정입니다. 사용되는 정수압 압축 유형은 제품에 필요한 속성에 따라 다릅니다. 냉간 정수압 프레스는 정밀도가 요구되는 제품에 사용되고, 열간 정수압 프레스는 강도와 인성이 요구되는 제품에 사용됩니다.

웨트백 기술

등압 프레스는 균일한 밀도와 강도를 지닌 고품질 세라믹 제품을 생산하는 제조 공정입니다. 정수압 압축에 사용되는 기술 중 하나는 웨트 백 기술로 알려져 있습니다.

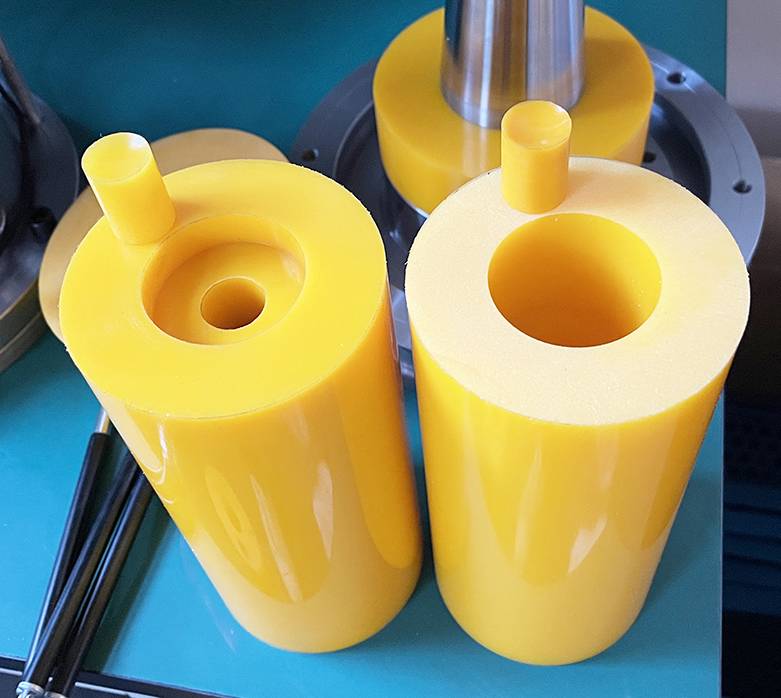

금형을 형성하는 등압 압축 습식 백 기술

백에 세라믹 파우더 채우기

습식 백 기술은 유연한 백에 세라믹 분말을 채우는 것과 관련이 있습니다. 그런 다음 백을 물이나 기름과 같은 액체 매질에 담급니다.

고압 적용

그런 다음 백에 최대 200MPa의 고압을 가하여 분말을 모든 방향에서 균일하게 압축하여 밀도를 균일하게 하고 다공성을 줄입니다.

압력을 고르게 분산

액체 매체는 또한 압력을 고르게 분배하고 최종 제품에 균열이나 결함이 형성되는 것을 방지하는 데 도움이 됩니다.

백 제거 및 분말 건조

압축 후 백을 조심스럽게 제거하고 압축된 분말을 건조 및 소결하여 원하는 특성을 얻습니다.

다양한 산업 분야에서의 사용

웨트 백 기술은 높은 정확도와 신뢰성이 요구되는 복잡한 형상과 대형 부품을 생산하는 데 특히 유용합니다. 정밀도와 내구성이 중요한 항공 우주, 자동차 및 의료 산업에서 일반적으로 사용됩니다.

다양한 재료

이 공정은 또한 알루미나, 지르코니아 및 질화규소와 같은 다양한 세라믹 재료를 사용할 수 있도록 하며 각각 고유한 특성과 용도를 가지고 있습니다.

전문 장비 및 전문성

웨트백 기술은 전문 장비와 전문 지식이 필요하지만 품질, 비용 효율성 및 확장성 측면에서 사출 성형 또는 건식 프레스와 같은 다른 제조 공정에 비해 상당한 이점을 제공합니다.

드라이 백 기술

드라이 백 기술은 고품질의 균일한 제품을 생산하는 데 사용되는 정수압 압축의 한 형태입니다. 이 과정에는 분말로 채워진 유연한 백을 사용하여 원하는 모양을 만드는 작업이 포함됩니다. 다음은 드라이 백 기술의 작동 방식에 대한 단계별 프로세스입니다.

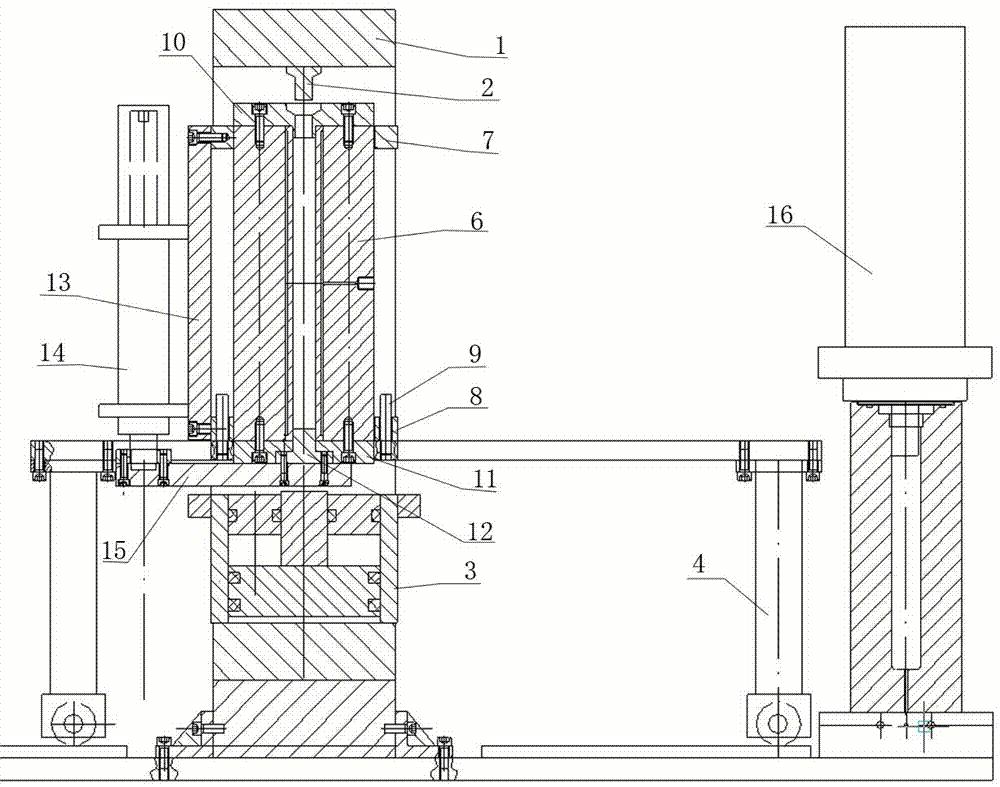

등방성 건조 백 기술

1단계: 백에 파우더 채우기

드라이 백 기술 공정의 첫 번째 단계는 유연한 백에 원하는 모양을 만드는 데 필요한 분말을 채우는 것입니다. 분말은 최종 제품의 최고 품질을 보장하기 위해 신중하게 측정됩니다.

2단계: 백을 챔버에 넣기

백이 분말로 채워지면 챔버에 배치됩니다. 그런 다음 챔버는 물 또는 가스로 가압됩니다.

3단계: 압력 가하기

챔버의 압력이 증가함에 따라 백 내부의 분말 입자는 백의 모양에 강제로 맞춰집니다. 백은 분말의 압력과 모양을 수용하기 위해 확장됩니다.

4단계: 원하는 밀도 및 모양 달성

압력은 원하는 밀도와 모양이 얻어질 때까지 유지됩니다. 최종 제품은 원하는 모양에 맞는 분말로 채워진 백입니다.

5단계: 백 제거 및 제품 소결

그런 다음 백을 챔버에서 제거하고 제품을 소결합니다. 소결은 분말 입자를 함께 융합하여 견고한 제품을 만드는 과정입니다. 이 공정은 다공성을 최소화하고 우수한 기계적 특성을 제공합니다.

드라이 백 기술은 일반적으로 항공 우주, 의료 및 산업 분야의 세라믹 및 금속 부품 생산에 사용됩니다. 이 공정은 복잡한 형상과 일관된 품질을 생산할 수 있는 능력을 포함하여 전통적인 제조 방법에 비해 몇 가지 장점이 있습니다. 또한 이 공정은 오일이나 윤활유를 사용할 필요가 없기 때문에 다른 형태의 등압 성형보다 환경 친화적입니다.

결론적으로, 드라이 백 기술은 고품질의 등방성 압축 제품을 생산하는 효율적이고 다양한 방법입니다. 이 공정은 유연한 백에 분말을 채우고, 챔버에 넣고, 압력을 가하여 분말을 백의 모양에 맞추고, 원하는 밀도와 모양을 얻고, 제품을 소결하는 과정을 포함합니다. 최종 제품은 기공이 적고 기계적 성질이 우수한 고품질의 균일한 제품입니다.

Cold Isostatic Pressing의 장점

CIP(Cold Isostatic Pressing)는 고압을 적용하여 분말을 고밀도의 균일한 고체로 압축하는 제조 공정입니다. 이 프로세스는 여러 가지 이점을 제공하므로 광범위한 재료 생산에 이상적인 선택입니다. 이 섹션에서는 냉간 정수압 압축의 주요 이점 중 일부를 살펴보겠습니다.

그린 스트렝스

냉간 정수압 성형의 주요 이점 중 하나는 생 강도가 높은 재료를 생산할 수 있다는 것입니다. 생체 강도는 성형 재료가 완전히 경화되기 전에 조작을 견딜 수 있는 능력을 나타냅니다. 냉간 정수압 성형을 통해 생산된 재료는 생 강도가 높으며, 이는 다른 재료보다 빠르게 소결 또는 가공할 수 있기 때문에 회전율이 더 높다는 것을 의미합니다.

균일한 밀도

냉간 정수압 압축은 재료가 균일한 밀도를 갖도록 보장합니다. 이는 재료가 소결과 같은 다른 공정을 거칠 때 균일한 수축이 있음을 의미합니다. 균일한 밀도는 CIP에 사용되는 압력이 동일한 크기로 재료의 모든 부분에 도달한다는 사실에 기인할 수 있습니다.

균일한 강도

재료를 압축하는 데 사용되는 압력이 모든 방향에서 동일하므로 재료의 강도가 균일합니다. 강도가 균일한 재료는 일반적으로 강도가 균일하지 않은 재료보다 더 효율적입니다.

다재

CIP는 다른 방법으로는 생산할 수 없는 어려운 형상을 생산하는 데 사용할 수 있습니다. 또한 대형 재료 생산에도 사용할 수 있습니다. 이 방법으로 생산되는 재료의 크기에 대한 유일한 제한은 압력 용기의 크기입니다.

내식성

냉간 정수압 성형은 재료의 내식성을 향상시킵니다. 따라서 이 과정을 거친 재료는 대부분의 다른 재료보다 수명이 더 깁니다.

기계적 성질

냉간 정수압 압축 재료의 기계적 특성이 향상됩니다. 개선된 특성 중 일부는 연성 및 강도를 포함합니다.

결론

등압 프레스는 고성능 재료 및 부품 제조에 널리 사용되는 다재다능한 기술입니다. 이는 생체 강도 및 균일한 밀도와 같은 전통적인 압착 방법에 비해 많은 이점을 제공합니다. 습식 백 및 건식 백 기술은 오늘날 사용되는 가장 일반적인 두 가지 유형의 정수압 압축입니다. 이 기술은 항공 우주, 자동차, 의료 및 원자력을 포함한 광범위한 산업에 적용할 수 있습니다. 복잡한 형상과 고품질 부품을 생산할 수 있는 능력을 갖춘 등압 프레스는 가장 엄격한 품질 표준을 충족하는 제품을 제조하는 안정적이고 비용 효율적인 방법입니다.
