진공로 선택 시 주요 고려 사항

퍼니스 구조 및 재료

수직 및 수평 시리즈

진공로는 주로 수직 및 수평 시리즈로 분류되는 고유한 구조 설계로 구분됩니다. 각 시리즈는 고유한 운영상의 이점을 제공하며 특정 산업 요구 사항을 충족하도록 맞춤화되어 있습니다.

수직 시리즈

수직 시리즈에서는 벨 자 리프팅 메커니즘이 공통적인 특징입니다. 이 설계는 효율적인 열 분배 및 봉쇄가 가능하여 정밀한 온도 제어가 필요한 공정에 이상적입니다. 또한 수직 방향은 재료를 쉽게 로딩하고 언로딩할 수 있어 처리 시간을 단축하고 생산성을 향상시킵니다.

수평 시리즈

반면 수평 시리즈는 단일 도어 구조가 특징이며, 더 큰 공작물에 대한 보다 간단한 접근 지점을 제공합니다. 이 디자인은 부피가 크거나 모양이 불규칙한 재료를 다루는 애플리케이션에 특히 유용합니다. 또한 수평형 구성은 자동화 처리 시스템과 같은 추가 구성 요소의 통합을 간소화하여 생산 공정을 더욱 간소화합니다.

두 시리즈 모두 진공로의 다목적성과 효율성에 필수적인 요소이며, 각기 다른 운영 요구 사항과 산업 표준을 충족합니다.

퍼니스 본체 재질

진공로를 선택할 때 퍼니스 본체 재질을 선택하는 것은 장비의 성능과 수명에 큰 영향을 미칠 수 있는 중요한 결정입니다. 일반적인 옵션으로는 스테인리스 스틸, 탄소강, 이중 수냉식 구조의 두 가지 재료 조합이 있습니다. 이러한 각 소재는 고유한 장점을 제공하며 다양한 운영 요구 사항에 적합합니다.

• 스테인리스 스틸: 내식성과 미적 매력으로 잘 알려진 스테인리스 스틸은 청결과 내구성이 가장 중요한 환경에서 선호되는 경우가 많습니다. 특히 안정적이고 불활성인 분위기가 필요한 고온 공정과 관련된 애플리케이션에 적합합니다.

• 탄소강: 이 소재는 강도와 비용 효율성이 뛰어나 선호되는 소재입니다. 탄소강은 용광로에 높은 기계적 응력이 가해지고 작동 환경이 스테인리스강의 내식성을 요구하지 않는 용도에 이상적입니다.

• 이중 수냉식 구조: 스테인리스 스틸과 탄소강을 결합한 이 하이브리드 설계는 두 소재의 강점을 활용합니다. 일반적으로 외부 쉘은 구조적 무결성을 위해 탄소강으로 제작되며, 내부 라이닝은 스테인리스강으로 제작되어 내식성을 제공합니다. 이 구성에는 열을 발산하고 퍼니스의 구조적 무결성을 보호하는 수냉식 냉각 시스템도 포함됩니다.

퍼니스 본체에 적합한 소재를 선택하려면 운영 환경, 퍼니스가 사용될 공정 유형, 장비의 예상 서비스 수명을 신중하게 고려해야 합니다.

난방 및 단열

가열 방법

진공로에서의 가열은 저항 가열과 유도 가열이라는 두 가지 주요 방법을 통해 이루어질 수 있습니다. 각 방법에는 고유한 장점이 있으며 다양한 운영 요구 사항과 재료 처리 요구 사항에 적합합니다.

저항 가열

저항 가열은 전기 저항의 원리를 이용하여 열을 발생시킵니다. 저항 가열 요소에 사용되는 일반적인 재료로는 몰리브덴, 텅스텐 및 흑연이 있습니다. 이러한 재료는 심각한 성능 저하 없이 고온을 견딜 수 있는 능력에 따라 선택됩니다. 예를 들어, 몰리브덴은 녹는점이 높고 열전도율이 뛰어나 최대 2000°C의 온도가 필요한 애플리케이션에 이상적입니다. 마찬가지로 녹는점이 더 높은 텅스텐은 2000°C 이상의 온도가 필요한 공정에 적합합니다. 반면 흑연은 고온 저항성과 비용 효율성이 균형을 이루고 있어 다양한 애플리케이션에 다용도로 사용할 수 있습니다.

인덕션 가열

반면 인덕션 가열은 전자기 유도를 이용해 전도성 소재를 가열하는 방식입니다. 이 방법은 금속 단조 및 어닐링 공정과 같이 신속하고 국소적인 가열이 필요한 응용 분야에 특히 효과적입니다. 유도 가열 코일의 재료 선택은 재료의 전도성과 유도 코일 설계의 효율성에 주로 초점을 맞추기 때문에 저항 가열에 비해 덜 중요합니다. 그러나 구리 및 알루미늄과 같은 소재는 전기 전도도가 높고 상대적으로 비용이 저렴하기 때문에 일반적으로 사용됩니다.

두 가열 방법 모두 특정 사용 사례가 있으며 필요한 최대 온도, 처리되는 재료의 유형 및 원하는 가열 속도에 따라 선택됩니다. 진공로의 성능과 수명을 최적화하려면 이러한 뉘앙스를 이해하는 것이 중요합니다.

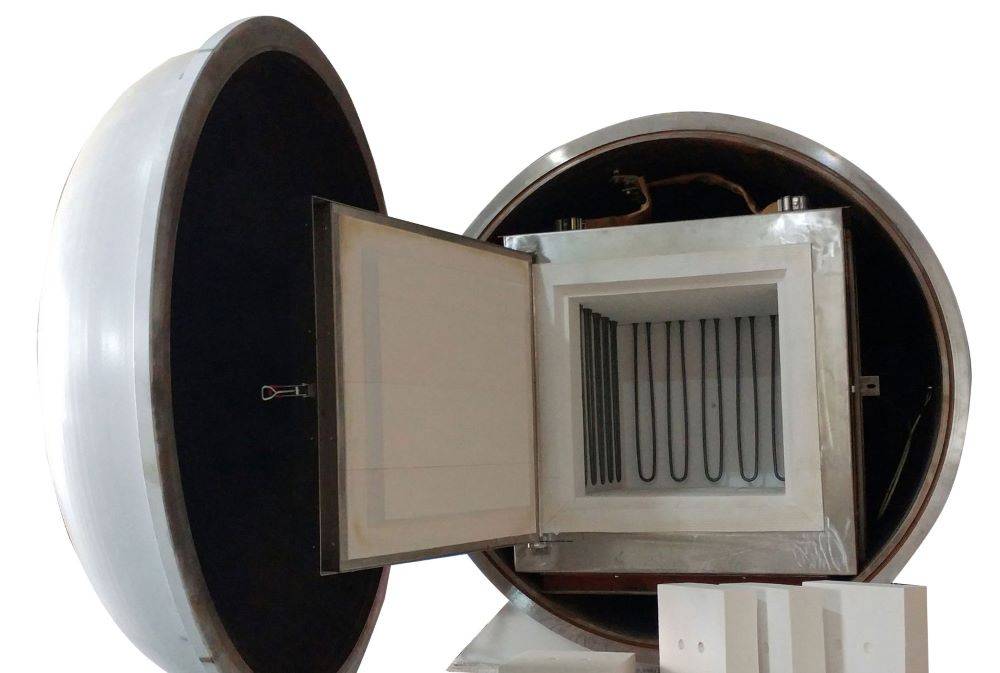

단열재 유형

진공 용광로의 단열재는 필요한 온도를 유지하고 열 손실을 방지하는 데 중요한 역할을 합니다. 단열재는 크게 전금속 단열재와 복합 단열재의 두 가지 주요 유형으로 분류할 수 있습니다.

전금속 단열재 은 일반적으로 내열 스테인리스 스틸 및 몰리브덴 스크린과 같은 고성능 금속을 사용합니다. 이러한 재료는 열전도율이 우수하고 고온에 대한 내성이 뛰어나 극한의 조건에서도 용광로가 효율적으로 작동할 수 있도록 선택됩니다.

복합 단열재반면 복합 단열재는 다양한 소재를 결합하여 열 성능을 최적화합니다. 이러한 유형의 단열재에는 우수한 내열성을 제공하는 섬유와 기타 비금속 재료가 혼합되어 있는 경우가 많습니다. 예를 들어, 세라믹 섬유는 낮은 열전도율을 유지하면서 고온을 견딜 수 있기 때문에 일반적으로 사용됩니다. 이러한 재료의 조합을 통해 다양한 진공로 응용 분야의 특정 요구 사항을 충족하도록 맞춤화된 보다 다양하고 효과적인 단열 솔루션을 제공할 수 있습니다.

진공 시스템 및 제어

진공 시스템 구성 요소

진공로의 진공 시스템은 원하는 진공 수준을 유지하도록 설계된 복잡한 구성 요소의 집합체입니다. 이 시스템에는 일반적으로 이온, 터보 분자, 기계식 등 다양한 펌프가 포함되며, 각 펌프는 진공 공정에서 특정 기능을 수행합니다. 이러한 펌프는 밸브와 파이프라인 네트워크를 통해 상호 연결되며, 이는 가스의 흐름을 제어하고 진공 무결성을 유지하는 데 매우 중요합니다.

진공 시스템의 주요 구성 요소

• 펌프: 진공 시스템의 핵심인 기계식, 부스터, 확산, 터보 분자 등의 펌프는 진공을 생성하고 유지하는 데 필수적입니다. 각 유형의 펌프에는 고유한 메커니즘과 용도가 있어 시스템이 필요한 진공 수준을 효율적으로 달성할 수 있습니다.

• 밸브: 밸브는 시스템 내에서 가스의 흐름을 조절하는 데 중요한 역할을 합니다. 밸브의 종류에는 고진공 차단 밸브, 진공 방출 밸브, 배압 밸브 등이 있으며, 각 밸브는 진공 공정의 다양한 측면을 관리하도록 설계되었습니다.

• 배관 매니폴드: 배관 매니폴드는 진공 시스템의 다양한 구성 요소를 연결하여 가스의 원활한 흐름을 보장합니다. 이러한 매니폴드는 시스템의 성능을 최적화하고 진공의 무결성을 유지하기 위해 전략적으로 배치됩니다.

• 진공 측정 장비: 효과적인 제어를 위해서는 진공 레벨을 정확하게 측정하는 것이 중요합니다. 진공 게이지 및 분자 카운터와 같은 장비는 실시간 데이터를 제공하여 작업자가 필요에 따라 시스템 파라미터를 조정할 수 있도록 합니다.

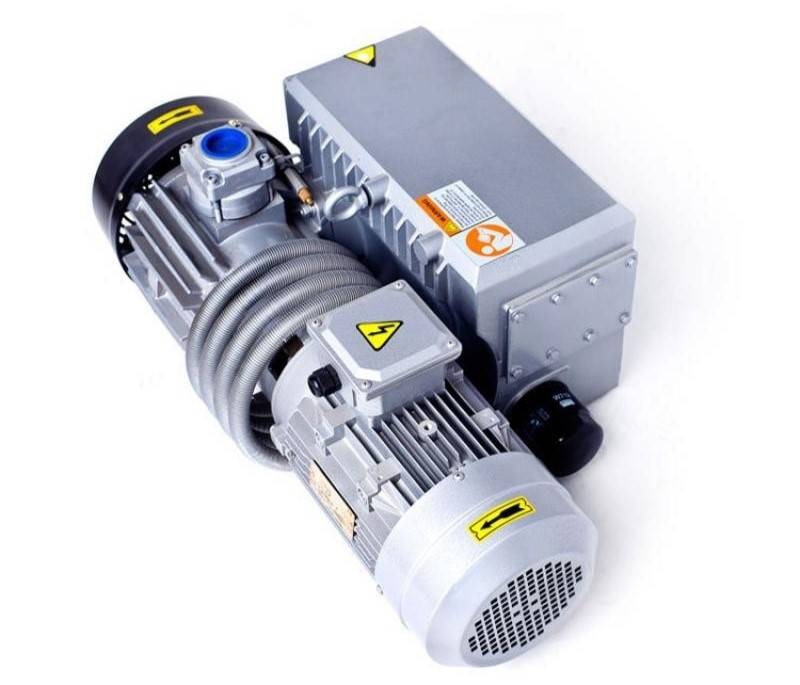

진공 펌프의 구성 요소

• 펌프 헤드: 펌프 헤드는 진공을 생성하는 메커니즘을 수용하는 진공 펌프의 핵심 구성 요소입니다. 펌프 헤드에 사용되는 재료는 특정 응용 분야와 요구 사항에 따라 다릅니다.

• 모터: 모터는 펌프 헤드에 동력을 공급하여 펌프 헤드가 효과적으로 작동할 수 있도록 합니다. 모터의 선택은 펌프의 효율성과 수명을 보장하는 데 매우 중요합니다.

• 입구 및 출구 포트: 이 포트는 각각 펌프를 진공 시스템과 대기에 연결하는 데 필수적입니다. 이 포트의 적절한 정렬과 밀봉은 진공을 유지하는 데 필수적입니다.

• 진공 게이지: 진공 게이지는 시스템 내부의 압력을 측정하여 작업자에게 진공 레벨을 실시간으로 조정하는 데 필요한 정보를 제공합니다.

이러한 구성 요소의 복잡성을 이해하면 진공로를 효과적으로 작동하는 데 필요한 복잡성과 정밀성을 더 잘 이해할 수 있습니다.

온도 및 진공 제어

진공로의 온도 제어는 가열 공정을 정밀하게 조절하는 첨단 지능형 컨트롤러를 통해 세심하게 관리됩니다. 이러한 컨트롤러는 종종 과열 안전 메커니즘과 통합되어 0°F ~ 3100°F 범위의 디지털 수동 설정이 가능하며, 정확한 온도 판독을 위해 S타입 열전대를 활용합니다.

반면 진공 측정은 여러 개의 스테이션이 있는 진공 게이지 컨트롤러와 같은 정교한 기기에 의존합니다. 이 컨트롤러는 열전대와 페닝(냉음극) 게이지를 모두 사용하여 챔버와 펌핑 시스템을 모니터링할 수 있습니다. 전용 설정값을 제공함으로써 모든 중요한 진공 관련 공정 기능을 정밀하게 제어하여 진공 환경의 무결성과 정확성을 유지합니다.

온도와 진공 제어 간의 시너지 효과는 공정 규정 준수에 매우 중요합니다. 이러한 시스템을 통합하면 실시간으로 조정할 수 있어 온도와 진공 수준을 모두 지정된 파라미터 내에서 유지하여 진공로 운영의 전반적인 효율성과 신뢰성을 최적화할 수 있습니다.

프로세스 모니터링 및 제어

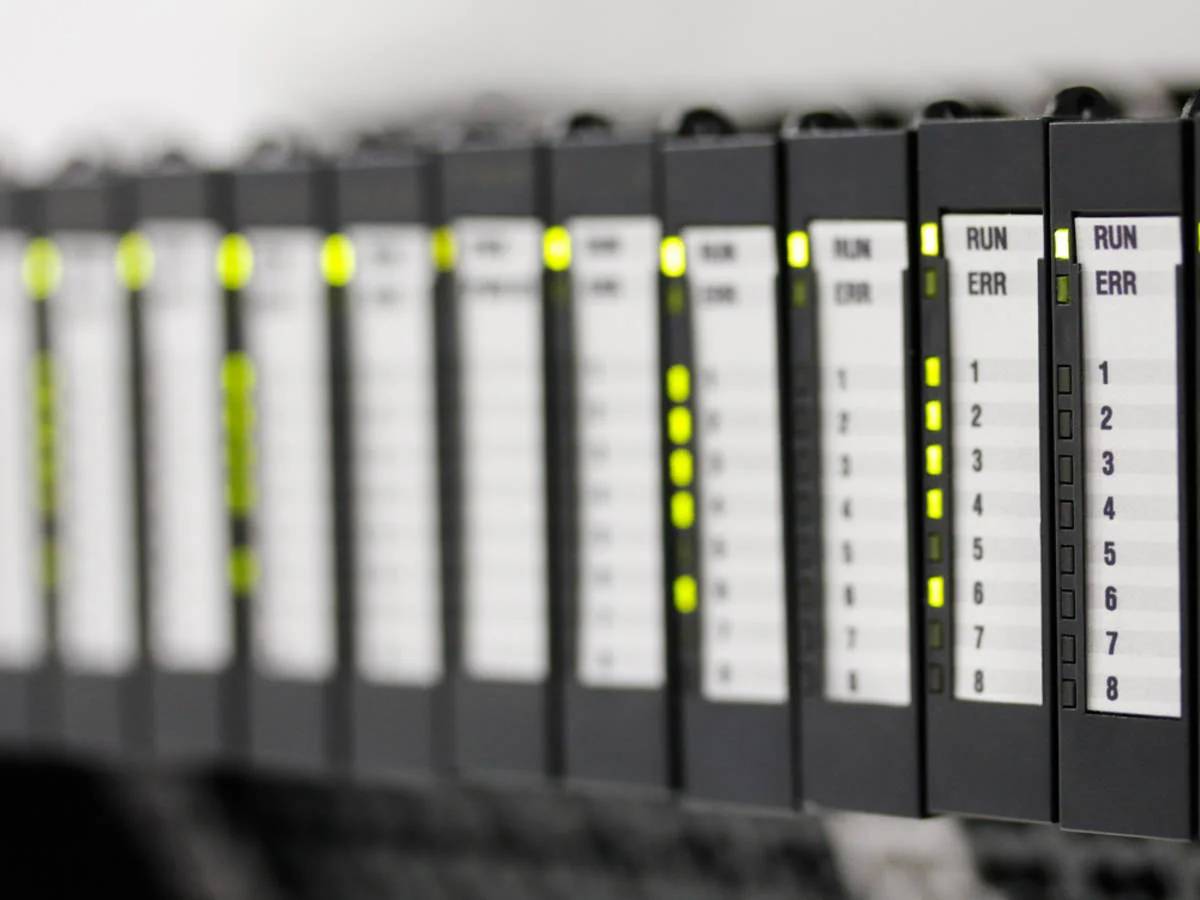

진공로 시스템에서 첨단 모니터링 및 제어 기술의 통합은 효율적이고 정밀한 운영을 보장하는 데 매우 중요합니다.레코더 및프로그래머블 로직 컨트롤러(PLC) 는 이 분야에서 중추적인 역할을 담당하며 다양한 산업 요구 사항에 맞는 다양한 작동 모드를 제공합니다. 이러한 장치는 실시간 데이터를 캡처하고 분석하여 정보에 입각한 의사 결정을 내리고 프로세스 효율성을 향상시키는 데 중요한 역할을 합니다.

사용 가능한 작동 모드는 다음과 같습니다.수동,반자동및완전 자동 설정이 가능합니다. 각 모드는 사람의 개입과 자동화 수준을 다르게 설정할 수 있어 복잡한 프로세스를 유연하게 관리할 수 있습니다. 예를 들어 수동 모드에서는 작업자가 프로세스를 완전히 제어할 수 있으므로 즉각적인 사람의 감독이 필요한 상황에 이상적입니다. 반대로 완전 자동 모드는 사람의 개입을 최소화하고 사전 프로그래밍된 지침에 따라 작업을 자율적으로 실행하므로 반복적이고 고정밀 작업이 필요한 경우에 특히 유용합니다.

또한 PLC를 사용하면 시스템이 다양한 운영 시나리오에 적응할 수 있어 프로세스 제어를 위한 강력한 프레임워크를 제공합니다. 이러한 컨트롤러는 복잡한 로직과 시퀀스를 처리하도록 설계되어 진공로가 사전 정의된 파라미터 내에서 작동하도록 보장함으로써 공정의 일관성과 신뢰성을 유지합니다.

요약하면, 레코더와 PLC의 조합은 다양한 작동 모드가 제공하는 유연성과 함께 진공로의 모니터링 및 제어 기능을 크게 향상시켜 효율성과 공정 정확도를 개선하는 데 기여합니다.

안전 및 보호 기능

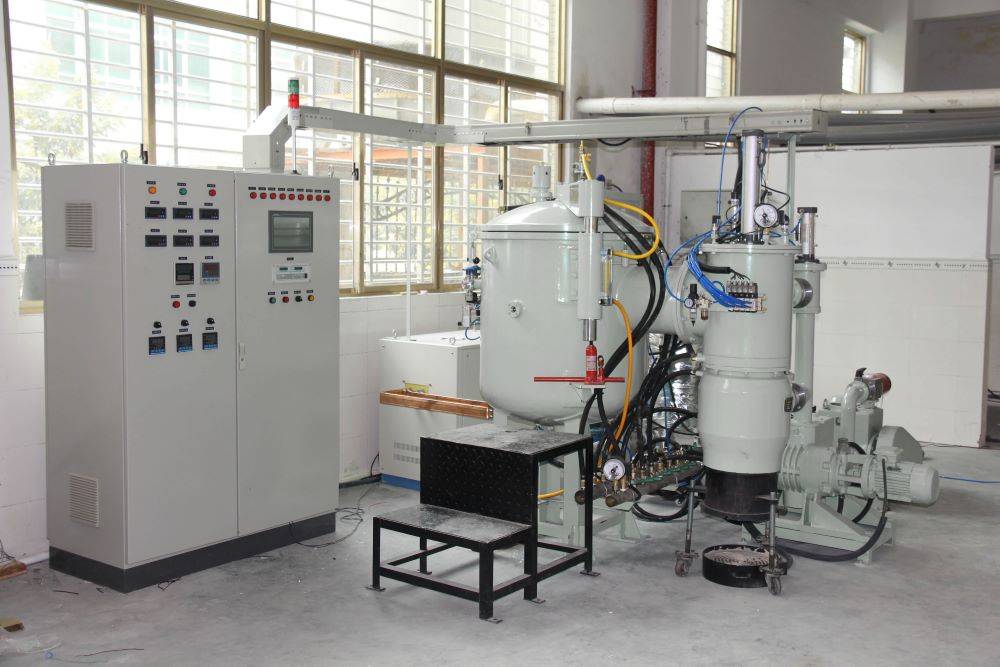

경보 및 보호 시스템

진공 용광로의 안전은 무엇보다 중요하며, 이는 종합적인 경보 및 보호 시스템을 통해 보장됩니다. 이 시스템은 과열 상태, 물 부족, 펌프 오작동 및 기타 이상과 같은 잠재적 위험을 모니터링하고 이에 대응하도록 설계되었습니다.

경보 및 보호 시스템의 주요 구성 요소

• 과열 보호: 센서가 용광로 온도를 지속적으로 모니터링하여 온도가 사전 정의된 한계를 초과하면 경보 및 안전 프로토콜을 트리거합니다.
• 물 부족 감지: 용광로 구성 요소를 냉각하는 데 중요한 물 공급 부족을 감지하는 시스템이 마련되어 있습니다. 과열 및 잠재적 손상을 방지하기 위해 즉각적인 경보가 발령됩니다.
• 펌프 모니터링: 진공 펌프가 올바르게 작동하는지 확인하기 위해 정기적으로 점검을 실시합니다. 펌프에 문제가 발생하면 진공 손실로 이어질 수 있으며, 이는 용광로 작동에 매우 중요합니다.
• 일반 이상 감지: 특정 보호 기능 외에도 이 시스템에는 일반 이상 감지 기능이 탑재되어 있습니다. 이를 통해 퍼니스 내의 비정상적인 동작을 즉시 식별하고 해결할 수 있습니다.

이러한 고급 안전 기능을 통합함으로써 진공로는 고온 공정을 위한 견고한 환경을 제공하여 장비 수명과 작업자 안전을 모두 보장합니다.
