그래핀과 그 준비에 대한 소개
그래핀의 역사적 배경과 발견
탄소 나노물질 연구는 1985년 풀러렌과 1991년 탄소 나노튜브가 발견된 이래로 재료 연구의 중심이 되어 왔습니다. 독특한 구조적, 전자적 특성이 특징인 이 물질들은 과학적 탐구의 새로운 길을 열었습니다. 그중에서도 그래핀은 특히 흥미로운 물질로 주목받고 있습니다. 처음에 그래핀은 2차원 구조로 인해 열역학적으로 불안정한 것으로 간주되어 고전 물리학 원리를 거스르는 것으로 여겨졌습니다. 하지만 2004년 맨체스터 대학교의 과학자들이 그래핀 분리에 성공하면서 재료 과학의 경계를 재정의하는 획기적인 성과를 거두었습니다.
그래핀 분리는 접착 테이프를 사용하여 흑연을 기계적으로 벗겨내는 간단하면서도 독창적인 방법을 통해 이루어졌습니다. 안드레 게임과 콘스탄틴 노보셀로프가 개발한 이 방법은 단층 그래핀 생산의 가능성을 보여줬을 뿐만 아니라 잠재적 응용 분야에 대한 관심을 불러일으켰습니다. 그래핀의 발견 이후 높은 전기 전도성, 뛰어난 기계적 강도, 열 전도성 등 그래핀의 놀라운 특성을 탐구하는 수많은 연구가 빠르게 이어졌습니다. 이러한 특성과 원자 수준의 두께가 결합된 그래핀은 전자 제품부터 복합재에 이르기까지 다양한 분야에서 독보적인 잠재력을 지닌 소재로 자리매김했습니다.
또한 그래핀의 성공적인 분리는 2차원 소재의 한계에 대한 오랜 믿음에 도전장을 내밀었습니다. 이 획기적인 발견은 안정적인 2차원 탄소 구조의 존재를 입증했을 뿐만 아니라 다른 2차원 물질에 대한 추가 연구를 촉진하여 나노물질 연구의 범위를 넓혔습니다. 따라서 그래핀의 발견은 탄소 기반 소재에 대한 이해를 발전시켰을 뿐만 아니라 재료 과학의 미래 혁신을 위한 토대를 마련했습니다.
재료 준비의 중요성
재료의 고유한 특성을 탐구하고 무수히 많은 응용 분야를 발견하기 위해서는 재료의 세심한 준비가 필수적입니다. 수년에 걸쳐 과학계는 그래핀을 준비하는 수많은 방법을 개발해 왔으며, 각 방법은 수율과 품질을 크게 향상시키는 데 기여했습니다. 이러한 발전은 그래핀의 고유한 특성을 더 깊이 이해할 수 있게 했을 뿐만 아니라 다양한 분야에서 그래핀의 잠재력을 활용하기 위한 연구에 박차를 가했습니다.
가장 주목할 만한 방법 중 하나는 고품질, 대면적 그래핀 합성의 초석으로 떠오른 화학 기상 증착(CVD) 기술입니다. 이 방법은 기판 표면의 고온에서 탄소 함유 화합물을 분해하는 것으로, 그 단순성과 효율성으로 인해 널리 채택되고 있습니다. 제어된 환경과 정밀한 조건을 통해 생산된 그래핀은 기초 연구와 실용적인 응용 분야에 모두 중요한 탁월한 특성을 자랑합니다.
또한, 그래핀 제조 기술의 개발은 다양한 과학 분야의 통찰력을 바탕으로 한 공동의 노력으로 이루어졌습니다. 예를 들어, Geim 연구팀이 개척한 테이프 스트리핑 방법과 기능기를 활용하여 산화 그래핀 층을 분리하는 화학적 스트리핑 방법은 각각 고유한 장점을 제공하며 더 넓은 지식 기반에 기여했습니다. 이러한 방법은 실리콘 카바이드(SiC) 에피택셜 성장 방법과 같은 다른 방법과 함께 그래핀 합성에 대한 다각적인 접근 방식을 강조합니다.
본질적으로 그래핀 준비 기술의 진화는 과학적 탐구와 기술 혁신을 주도하는 데 있어 재료 준비의 중요성을 강조합니다. 이러한 방법을 개선하는 연구가 계속됨에 따라 그래핀의 잠재적 응용 분야가 확대되어 에너지, 전자 등 다양한 분야에서 획기적인 발전을 이룰 것으로 기대됩니다.
그래핀의 주요 준비 방법
테이프 스트리핑 방법
2004년 김 교수팀이 개척한 테이프 스트리핑 방법은 그래핀을 분리하는 획기적인 기술입니다. 이 방법은 테이프의 접착 특성을 활용하여 고배향 열분해 흑연(HOPG)과 플레이크 흑연의 층을 체계적으로 벗겨냅니다. 연구자들은 접착 테이프를 반복적으로 붙였다 떼어냄으로써 단층과 몇 층의 그래핀을 얻을 때까지 층을 꼼꼼하게 제거할 수 있습니다.
이 기술은 특히 고품질 그래핀을 생산하는 데 있어 간단하고 효과적이라는 점에서 주목할 만합니다. 이 과정에는 흑연 표면에 테이프를 붙이고 단단히 눌러 잘 밀착시킨 다음 빠르게 떼어내는 과정이 포함됩니다. 이 작업은 흑연의 최상층을 떼어내어 테이프 위로 옮깁니다. 이 과정을 여러 번 반복하면 단일 또는 몇 층의 그래핀이 될 때까지 남은 흑연의 두께가 점차 줄어듭니다.
이렇게 만들어진 그래핀 층은 다양한 기판으로 옮겨지는데, 실리콘 웨이퍼는 후속 특성화 및 응용 공정과의 호환성 때문에 일반적으로 선택되는 기판입니다. 이 방법은 그래핀의 특성에 대한 초기 연구에서 중요한 역할을 했으며, 추가 연구를 위한 샘플을 얻을 수 있는 신뢰할 수 있는 수단을 제공했습니다.
장점 | 한계 |
---|---|
간단하고 비용 효율적 | 노동 집약적이고 시간이 많이 소요됨 |
고품질 단층 생산 | 대면적 생산을 위한 제한된 확장성 |
기초 연구에 적합 | 오염 방지를 위해 세심한 취급이 필요함 |
이러한 한계에도 불구하고 테이프 스트리핑 방법은 그래핀 연구 역사에서 초석으로 남아 있으며, 이 분야 초기 개척자들의 독창성과 수완을 보여줍니다.
화학적 박리 방법
화학적 박리법은 흑연 층에 작용기를 도입하여 그래핀을 제조하는 데 사용되는 정교한 기술입니다. 이 공정은 층 사이의 간격을 크게 늘려 초음파 또는 급속 팽창과 같은 방법을 통해 그래핀 산화물 층의 분리를 용이하게 합니다.
특히 초음파는 이 과정에서 강력한 도구입니다. 초음파는 흑연의 층간 결합을 효과적으로 파괴할 수 있는 기계적 진동을 생성하여 산화 그래핀의 박리를 돕습니다. 이와 유사하게, 급격한 압력이나 온도 변화를 이용해 층을 분리하는 급팽창 기법도 비슷한 효과를 얻을 수 있습니다.
산화 그래핀이 성공적으로 분리되면 다음 단계는 산화 그래핀을 환원하는 것입니다. 이 환원 과정은 산화 그래핀을 순수한 그래핀으로 변환하기 때문에 매우 중요합니다. 환원 방법에는 히드라진과 같은 약제를 사용하는 화학적 환원이나 고온 처리를 통한 열 환원 등 다양한 환원 방법이 적용될 수 있습니다. 각 방법에는 고유한 장점과 과제가 있으며, 생산된 그래핀의 최종 품질과 특성에 영향을 미칩니다.
이 방법은 상대적으로 높은 효율로 대량의 그래핀을 생산할 수 있다는 점에서 특히 주목할 만합니다. 그러나 최종 제품의 품질을 보장하기 위해 화학적 및 물리적 파라미터를 신중하게 제어해야 합니다. 환원 후 생성된 그래핀은 전기적, 열적, 기계적 특성이 향상되어 재료 과학 및 기술 분야의 다양한 응용 분야에 매우 적합합니다.
실리콘 카바이드(SiC) 에피택셜 성장 방법
실리콘 카바이드(SiC) 기판에서 그래핀의 에피택셜 성장에는 고온 및 초고진공 조건에서 정교한 공정이 필요합니다. 이 과정에서 실리콘 원자는 휘발되어 탄소 원자가 남고, 이 탄소 원자가 합쳐져 SiC 표면에 그래핀 층을 형성합니다. 이 방법은 특히 뛰어난 품질의 대면적 단층 그래핀을 생산하는 데 유리하여 다양한 전자 애플리케이션에 선호되는 기술입니다.
고온 및 진공 조건 외에도 화학 기상 증착(CVD) 기술을 통합하여 에피택셜 성장 방법을 더욱 향상시킬 수 있습니다. 이를 통해 실리콘 웨이퍼 기판에서 3C 및 6H- 실리콘 카바이드(SiC)를 성장시킬 수 있으며, 단결정 SiC 필름에 n형 및 p형 도펀트를 도입하도록 맞춤화할 수 있습니다. 실리콘 카바이드 결정을 만드는 다른 방법도 있지만, CVD는 고성능 전자 제품 제조에 필수적인 비교적 두껍고 불순물이 없는 SiC 결정을 개발하는 데 비용 효율적인 접근 방식임이 입증되었습니다.
이러한 기술의 조합은 고품질 그래핀의 형성을 보장할 뿐만 아니라 도핑과 같은 고급 기능의 통합을 가능하게 하여 결과 그래핀 층의 전자적 특성을 크게 향상시킬 수 있습니다. 따라서 SiC 에피택셜 성장법은 그래핀 생산 방법의 무기고에서 다재다능하고 강력한 도구가 되었습니다.

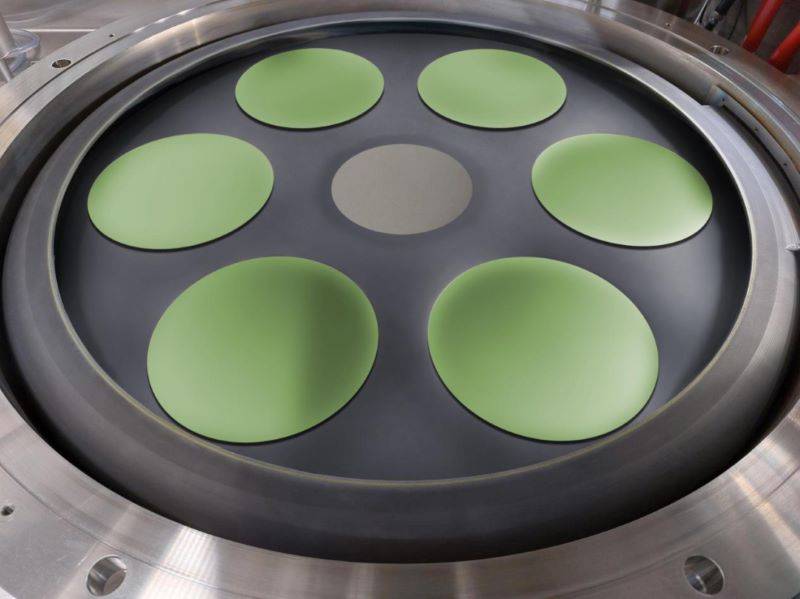

화학 기상 증착(CVD) 방법
화학 기상 증착(CVD)은 반도체 산업에서 고품질, 고성능 고체 물질, 특히 박막을 생산하기 위해 널리 사용되는 정교한 진공 증착 기술입니다. 이 방법은 기판(일반적으로 웨이퍼)을 하나 이상의 휘발성 전구체에 노출시킵니다. 이러한 전구체는 기판 표면에서 화학 반응 또는 분해 과정을 거쳐 원하는 물질이 증착됩니다. 이러한 반응의 일반적인 부산물은 일반적으로 반응 챔버 내의 가스 흐름을 통해 제거되어 깨끗한 증착 환경을 보장합니다.
그래핀 생산의 맥락에서 CVD는 메탄 및 기타 탄소 함유 화합물을 주요 탄소 공급원으로 활용합니다. 이 공정은 기판 표면에서 이러한 화합물을 고온으로 분해하여 그래핀 층의 성장을 촉진합니다. 이 기술은 특히 단순성 때문에 선호되며, 이는 작동의 용이성과 확장성으로 이어집니다. 또한 CVD는 구조적 무결성과 전자적 특성을 특징으로 하는 고품질 그래핀 생산에 탁월합니다. 이 방법의 대면적 성장 능력은 그래핀 기반 소자 및 재료 제조의 초석이 되는 그래핀의 매력을 더욱 높여줍니다.
CVD는 화학 반응이 시작되는 방식이 각각 다른 다양한 형식으로 실행됩니다. 주요 유형은 다음과 같습니다:
- 핫월 열 CVD: 배치 모드로 작동하며, 통제된 대규모 생산 환경에 적합합니다.
- 플라즈마 지원 CVD: 플라즈마를 활용하여 반응 속도를 높이고 증착된 재료의 품질을 개선합니다.
이러한 변형은 CVD의 다양성과 적응성을 강조하며, 그래핀 준비 방법의 무기고에서 다용도 도구로 사용됩니다.
CVD 방법으로 그래핀 준비하기
CVD 성장 메커니즘
그래핀 합성을 위한 화학 기상 증착(CVD) 공정에는 침탄과 표면 성장이라는 두 가지 주요 메커니즘이 포함됩니다. 이러한 메커니즘은 니켈이나 구리 등 사용되는 금속 기판의 유형에 따라 크게 달라집니다.
니켈과 같은 금속 기판의 경우 침탄 공정이 지배적입니다. 이 공정에서는 탄소 원자가 진공 환경에 도입되어 니켈 기판에 침투합니다. 온도가 높아지면 탄소 원자가 니켈 격자로 확산되어 니켈 카바이드가 형성됩니다. 냉각되면 과포화된 탄소 원자가 니켈 격자 밖으로 침전되어 표면에 그래핀 층을 형성합니다. 이 메커니즘은 크고 연속적인 그래핀 시트가 형성되는 것이 특징입니다.

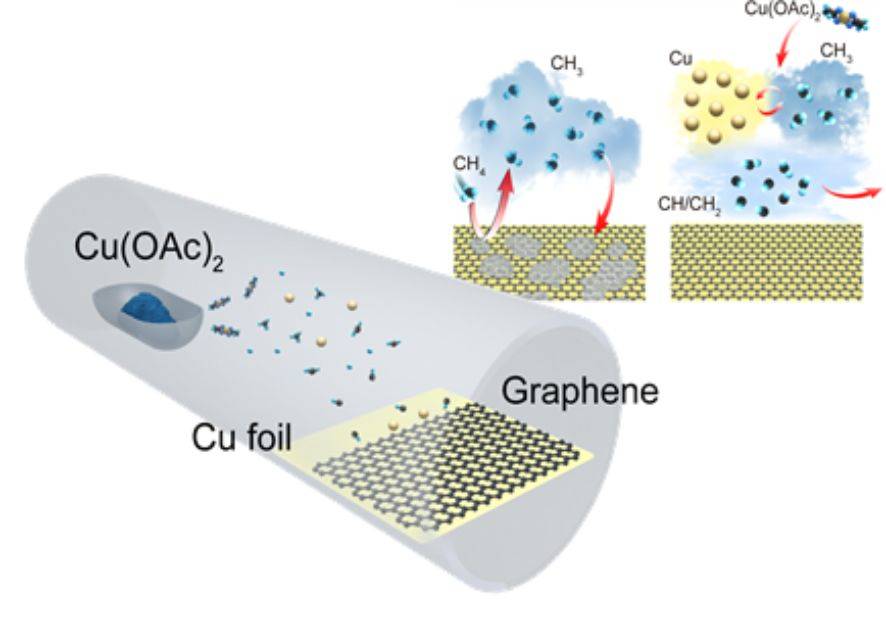

이와 대조적으로 구리 기판은 주로 표면 성장 메커니즘을 촉진합니다. 여기서 탄소 원자는 높은 온도에서 구리 표면에 흡착합니다. 그런 다음 이 탄소 원자들이 핵을 형성하여 그래핀 섬으로 성장합니다. 침탄 공정과 달리 표면 성장 메커니즘은 더 작고 고립된 그래핀 도메인을 형성합니다. 마이크로웨이브 플라즈마 CVD(MPCVD)의 작은 설치 공간과 뛰어난 공정 제어는 이 표면 성장 공정의 효율성을 향상시켜 그래핀 합성에 널리 사용되고 있습니다.
성장 메커니즘 | 금속 기판 | 공정 | 결과 |
---|---|---|---|
카부라이제이션 | 니켈 | 탄소 원자가 기판으로 침투하고 확산되어 냉각 시 그래핀으로 침전되는 니켈 카바이드를 형성합니다. | 크고 연속적인 그래핀 시트. |
표면 성장 | 구리 | 탄소 원자가 표면에 흡착하여 핵을 형성하고 그래핀 섬으로 성장합니다. | 작고 고립된 그래핀 도메인. |
탄소 공급원 선택
메탄, 에틸렌, 아세틸렌과 같은 탄화수소 가스는 일반적으로 그래핀 합성을 위한 화학 기상 증착(CVD) 공정에서 탄소 공급원으로 사용됩니다. 이러한 가스의 선택은 임의적인 것이 아니며, 성장 온도와 결과물인 그래핀 층의 구조적 무결성에 직접적인 영향을 미칩니다. 예를 들어, 메탄은 적당한 온도에서 안정성과 분해 용이성 때문에 선호되는 반면, 에틸렌은 탄소 함량이 높아 성장 속도가 더 빠를 수 있습니다.
탄소 공급원 | 일반적인 성장 온도 | 장점 | 단점 |
---|---|---|---|
메탄 | 900-1100°C | 안정적이고 분해하기 쉬움 | 느린 성장 속도 |
에틸렌 | 700-900°C | 더 빠른 성장 속도 | 더 높은 결함 위험 |
아세틸렌 | 600-800°C | 매우 빠른 성장 | 높은 결함 형성 |
탄소 공급원의 선택은 생산된 그래핀의 품질과 균일성에도 영향을 미칩니다. 예를 들어 아세틸렌을 사용하면 그래핀이 빠르게 형성될 수 있지만 가스의 높은 반응성으로 인해 결함이 더 많이 발생할 수 있습니다. 반대로 메탄은 속도는 느리지만 결함이 적은 고품질 그래핀을 생산하는 경향이 있습니다.
기존 방법과 더불어 플라즈마 지원 CVD는 고품질 그래핀 생산을 유지하면서 성장 온도를 낮추는 유망한 기술로 부상했습니다. 이 방법은 플라즈마의 높은 에너지를 활용하여 탄화수소의 분해를 향상시킴으로써 그래핀 성장에 필요한 열 예산을 낮춥니다. 이는 고온을 견디지 못하는 기판에 특히 유용하며, 그래핀 합성에 사용할 수 있는 재료의 범위를 넓혀줍니다.
연구자들은 탄소 공급원을 신중하게 선택하고 플라즈마 지원 CVD와 같은 고급 기술을 사용하여 성장 조건을 최적화함으로써 전자, 에너지 및 복합재 분야에서 실용적인 응용에 필수적인 고품질의 대면적 그래핀을 얻을 수 있습니다.
성장 기판 고려 사항
그래핀 합성을 위해 화학 기상 증착(CVD)을 사용할 때는 성장 기판의 선택이 매우 중요합니다. 일반적으로 사용되는 금속 포일에는 니켈과 구리가 있으며, 각각 고유한 장점과 과제를 제공합니다.
기판 선택의 주요 요인
요소 | 니켈 | 구리 |
---|---|---|
융점 | 녹는점이 높아 더 높은 처리 온도를 허용합니다. | 녹는점이 낮기 때문에 더 엄격한 성장 조건이 필요합니다. |
용존 탄소량 | 탄소 용해도가 높아 그래핀 층 형성을 용이하게 합니다. | 용해도가 낮아 표면 결합 그래핀 성장으로 이어집니다. |
금속 카바이드의 안정성 | 안정적인 탄화물이 형성되어 그래핀의 핵 형성과 성장을 돕습니다. | 안정성이 낮은 탄화물은 성장 과정을 복잡하게 만들 수 있습니다. |
니켈은 녹는점이 높아 더 높은 가공 온도를 견딜 수 있으며, 이는 탄소 소스의 분해에 매우 중요합니다. 그러나 탄소 용해도가 높기 때문에 탄소 원자가 기판 깊숙이 침투하여 다층 그래핀을 형성할 수 있습니다. 반면 구리는 녹는점이 낮아 더 정밀한 온도 제어가 필요하지만 탄소 용해도가 낮아 단층 그래핀의 성장을 촉진하기 때문에 많은 응용 분야에서 선호됩니다.
금속 탄화물의 안정성 또한 중요한 역할을 합니다. 니켈 기판의 안정적인 탄화물은 그래핀 핵 형성 및 성장을 위한 보다 제어된 환경을 제공할 수 있는 반면, 구리의 덜 안정적인 탄화물은 그래핀 형성 공정에 변동성을 초래할 수 있습니다.
요약하면, 니켈과 구리 기판 모두 장점이 있지만, 궁극적으로 원하는 그래핀 특성과 애플리케이션의 특정 요구 사항에 따라 선택이 달라집니다.
성장 조건
그래핀 합성을 위한 화학 기상 증착(CVD)의 성장 조건은 결과 그래핀의 품질과 수율에 큰 영향을 미치는 중요한 매개 변수입니다. 이러한 조건에는 다음이 포함됩니다.가스 압력,캐리어 가스 유형및성장 온도. 이러한 각 요소는 그래핀 층의 형성과 특성에 뚜렷한 역할을 합니다.
가스 압력: CVD 반응기 내의 압력은 기판에서 탄소 원자의 확산과 체류 시간에 영향을 줄 수 있습니다. 압력이 높으면 탄소 원자 충돌이 증가하여 잠재적으로 그래핀의 핵 형성 및 성장이 향상될 수 있습니다. 반대로 압력이 낮으면 결함 발생 가능성이 줄어들어 그래핀의 품질이 높아질 수 있습니다.
캐리어 가스 유형: 수소, 아르곤, 질소와 같은 캐리어 가스의 선택은 탄소원과 기판 사이의 상호작용에 영향을 미칠 수 있습니다. 예를 들어 수소는 비탄소 종의 에칭을 도와 그래핀 표면을 더 깨끗하게 만드는 것으로 알려져 있습니다. 반면 아르곤은 보다 불활성 환경을 제공하므로 성장 과정을 정밀하게 제어하는 데 도움이 될 수 있습니다.
성장 온도: CVD 공정이 발생하는 온도는 중요한 요소입니다. 높은 온도는 탄소 함유 가스의 해리를 촉진하여 그래핀 층의 형성을 촉진합니다. 그러나 지나치게 높은 온도는 결함의 형성이나 기판의 열화를 초래할 수도 있습니다. 따라서 고품질과 높은 수율을 모두 달성하기 위해서는 성장 온도를 최적화하는 것이 필수적입니다.
성장 조건 | 그래핀 품질 및 수율에 미치는 영향 |
---|---|
가스 압력 | 확산 및 체류 시간에 영향 |
캐리어 가스 유형 | 탄소 공급원과의 상호작용에 영향을 미칩니다. |
성장 온도 | 해리 및 층 형성 촉진 |
이러한 성장 조건을 이해하고 정밀하게 제어하는 것은 대규모 고품질 그래핀 생산을 위한 CVD 방법의 발전의 핵심입니다.
그래핀 전사 기술
그래핀 전사 기술의 중요성
그래핀 전사 기술은 그래핀의 특성 분석, 물성 측정, 응용 연구에 필수적인 기술입니다. 그래핀의 구조적 무결성을 손상시키지 않고 성장 기판에서 목표 기판으로 매끄럽게 이동하는 능력이 핵심입니다. 이 공정은 그래핀이 전자, 광전자 및 에너지 저장 분야의 수많은 응용 분야에 필수적인 깨끗한 특성을 유지하도록 보장합니다.
전사 공정은 균열, 구멍, 주름과 같은 기계적 손상 없이 필름의 연속성을 유지하고, 필름에 잔류물이 없고 도핑되지 않아야 하며, 산업화에 적합한 안정적이고 신뢰할 수 있으며 비용 효율적인 방법을 달성하는 등 엄격한 기준을 준수해야 합니다. 이러한 기준을 충족하기 위해 다양한 전사 방법이 개발되었으며, 각 방법마다 고유한 접근 방식이 있습니다.

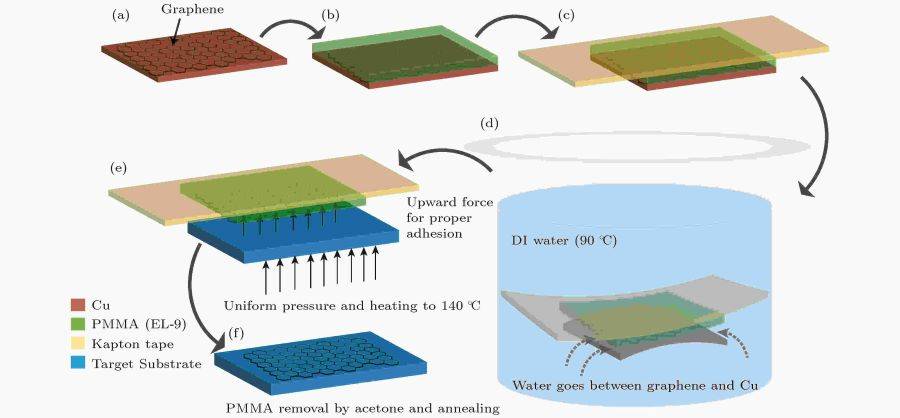

전사 기술의 중요한 발전 중 하나는 폴리메틸 메타크릴레이트(PMMA)를 희생층으로 사용하는 것입니다. 이 방법은 그래핀을 PMMA로 코팅하고 기본 금속 기판을 에칭한 다음 그래핀/PMMA 필름을 원하는 기판으로 전사하는 과정을 포함합니다. 전사 후 아세톤을 사용하여 PMMA를 제거하여 대상 기판에 깨끗한 그래핀 필름을 남깁니다. 이 방법은 구리 호일과 니켈 필름의 전체 웨이퍼 그래핀을 유리, Si/SiO2 및 폴리에틸렌 테레프탈레이트(PET) 필름과 같은 기판에 전사하는 데 효과적임이 입증되었습니다.
그래핀 전사 기술의 발명은 그래핀의 발견과 특성화를 촉진했을 뿐만 아니라 그래핀을 응용할 수 있는 새로운 길을 열었습니다. 예를 들어, 전사 공정을 통해 그래핀을 센서에 통합하여 감도와 신뢰성을 향상시킬 수 있습니다. 이는 특히 자동차 유리, 방탄 커버, 보호 장비와 같이 손상의 존재를 높은 정밀도로 감지할 수 있어 사용자 안전을 크게 향상시킬 수 있는 애플리케이션과 관련이 있습니다.
요약하자면, 그래핀 전사 기술은 그래핀 연구와 실용적 응용의 발전에 초석이 되는 기술입니다. 그래핀의 고유한 특성을 유지하여 나노 전자공학에서 첨단 재료 과학에 이르기까지 다양한 첨단 기술 응용 분야에 사용할 수 있도록 합니다.
에칭 기판 방법
에칭 기판 방법은 그래핀 전사 기술의 핵심 기술로, 성장 기판에서 목표 기판으로 그래핀을 원활하게 옮길 수 있게 해줍니다. 이 방법은 분리 과정을 용이하게 하기 위해 폴리메틸메타크릴레이트(PMMA) 또는 폴리디메틸실록산(PDMS)과 같은 전사 매체를 사용합니다. 이러한 재료는 그래핀의 구조적 무결성을 유지하면서 그래핀에 접착할 수 있는 능력 때문에 선택됩니다.
그래핀이 전사 매체에 단단히 접착되면 성장 기판에서 조심스럽게 들어 올립니다. 이 단계에서는 섬세한 그래핀 층의 손상을 방지하기 위해 정밀도가 요구됩니다. 그런 다음 전사 매체는 보호막 역할을 하여 그래핀이 오염이나 성능 저하 없이 원하는 대상 기판 위에 놓일 수 있도록 합니다.
그래핀이 성공적으로 전사된 후, 전사 매체는 제어된 프로세스를 통해 제거됩니다. 이러한 제거는 일반적으로 화학적 용해 또는 열 분해를 통해 이루어지며, 그래핀이 새 기판에 그대로 남아있도록 보장합니다. 그 결과 추가 특성화, 물리적 특성 측정 및 응용 연구를 위한 고품질 그래핀 층이 생성됩니다.
이 방법은 특히 산업 응용 분야에 중요한 대면적 그래핀 전송을 처리할 수 있다는 점에서 유리합니다. 그러나 결함을 최소화하고 균일한 커버리지를 보장하는 등의 과제를 안고 있으며, 이는 현재 진행 중인 연구 분야이기도 합니다. 향후 이 분야의 발전은 보다 효율적이고 손상이 적은 전사 매체를 개발하고 전사된 그래핀의 품질과 적용 가능성을 더욱 향상시킬 수 있는 새로운 기판을 탐색하는 데 초점을 맞출 수 있습니다.
도전 과제와 향후 방향
화학 기상 증착(CVD)을 통한 그래핀 생산이 크게 발전했음에도 불구하고, 특히 전사 공정에서 몇 가지 과제가 남아 있습니다. 손상이나 오염으로 인해 대면적 그래핀의 품질과 성능이 크게 저하될 수 있기 때문에 가장 큰 문제는 전사 중 대면적 그래핀의 무결성입니다.
이 분야의 향후 연구 방향은 다각적입니다. 한 가지 유망한 방법은 보다 정교한 전사 방법을 개발하는 것입니다. 예를 들어, 연구자들은 전사 과정에서 그래핀의 접착력과 안정성을 향상시키기 위해 새로운 폴리머와 표면 처리의 사용을 모색하고 있습니다. 또한 자동화 시스템을 도입하면 인적 오류를 최소화하고 그래핀 전송의 일관성을 개선할 수 있습니다.
또 다른 중요한 초점 영역은 새로운 기판의 탐색입니다. 구리나 니켈과 같은 기존 기판은 확장성과 품질 측면에서 한계가 있습니다. 특정 전이 금속 질화물 및 산화물과 같은 새로운 기판은 복잡한 전사 공정 없이도 고품질 그래핀 성장을 지원할 수 있는 잠재력이 있는 것으로 조사되고 있습니다. 이러한 소재는 생산 파이프라인을 단순화하고 오염 위험을 줄일 수 있는 고유한 특성을 제공합니다.
또한, 첨단 특성화 기술의 통합은 전사 중 및 전사 후 그래핀의 품질을 모니터링하는 데 필수적입니다. 원자력 현미경(AFM) 및 라만 분광법과 같은 도구는 실시간 피드백을 제공하여 최적의 결과를 보장하기 위해 전사 공정을 즉각적으로 조정할 수 있습니다.
요약하자면, 대면적 그래핀의 전송은 여전히 중요한 과제로 남아 있지만, 지속적인 연구를 통해 혁신적인 솔루션을 위한 길을 열어가고 있습니다. 전사 방법을 개선하고, 새로운 기판을 탐색하고, 고급 특성화 기술을 활용함으로써 고품질 그래핀 생산의 미래는 유망해 보입니다.
결론 및 향후 전망
그래핀의 발전 요약

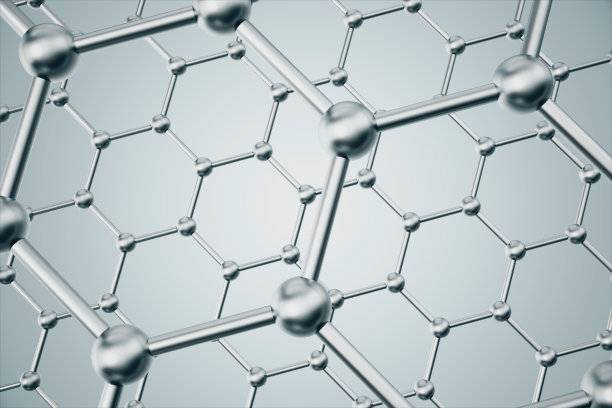

그래핀의 독특한 특성과 광범위한 응용 분야로 인해 그래핀 제조 방법이 급속도로 발전했습니다. 2004년 맨체스터 대학교의 안드레 짐과 코스티야 노보셀로프 교수가 기계적 박리를 통해 그래핀을 처음 분리한 이래 그래핀 연구 분야는 기하급수적으로 성장해 왔습니다. 그래핀은 6개의 탄소 원자가 벌집 격자 형태로 결합된 2차원 단일 원자층 물질로, 매우 높은 전자 이동도, 높은 영 계수, 뛰어난 열 및 전기 전도성 등 놀라운 특성을 나타냅니다.
이러한 특별한 특성 덕분에 전자, 복합재, 멤브레인, 태양전지와 같은 차세대 재생 에너지 기술 등 다양한 응용 분야에 활용될 수 있는 길을 열었습니다. 그래핀의 이론상 비표면적이 매우 넓고 유연성과 강도가 뛰어나 다양한 산업 분야에 걸쳐 엄청난 잠재력을 지닌 다용도 소재입니다.
그러나 결함과 오염 물질을 최소화하면서 합리적인 비용으로 고품질의 그래핀을 대량 생산해야 하는 과제가 남아 있습니다. 그래핀 생산을 위한 다양한 방법이 개발되어 왔으며, 각기 다른 치수, 플레이크 모양, 품질을 제공합니다. 기계적 박리, 액상 박리, 탄화규소(SiC) 승화, 화학 기상 증착(CVD) 등의 기술이 연구되어 왔습니다. 이 중 CVD는 2009년 Li 등이 입증한 것처럼 균일한 그래핀 필름을 대량 생산할 수 있는 유망한 방법으로 부상했습니다.
CVD 기술의 발전으로 그래핀 합성이 크게 발전하여 대면적 및 대량 생산이 가능해졌습니다. 연구자들은 배치 대 배치(B2B) 및 롤 투 롤(R2R)과 같은 공정을 최적화함으로써 생산 처리량을 늘리고 그래핀 필름의 크기를 더 크게 만들 수 있었습니다. 이러한 발전은 그래핀 생산의 품질과 확장성을 향상시킬 뿐만 아니라 그래핀의 실제 응용을 위한 새로운 길을 열었습니다.
요약하자면, 특히 CVD를 통한 그래핀 제조 방법의 급속한 발전은 과학 연구와 산업 응용 분야 모두에서 그래핀의 방대한 잠재력과 그 중요성이 커지고 있음을 보여줍니다.
그래핀 응용 분야에서 CVD의 역할
화학 기상 증착(CVD) 방식은 기존의 2차원 필름의 경계를 뛰어넘어 그래핀 응용 분야에 혁신을 가져올 것입니다. 고품질 그래핀 필름을 생산하는 기존의 역할을 넘어, 특정 산업 및 과학적 요구에 맞는 고유한 특성을 가진 1차원 그래핀 리본과 3차원 매크로 바디를 제작하는 데 CVD가 점점 더 많이 활용되고 있습니다.
CVD 그래핀은 이미 반도체를 이용한 헤테로구조 설계와 2차원 소재를 기반으로 한 반데르발스 헤테로구조 등 다양한 기술 분야로 진출해 있습니다. 이러한 다목적성은 비휘발성 메모리, 광전자공학, 나노 기계 시스템, 상호 연결, 생체 전자공학, 열 관리 등 다양한 과학 및 산업 영역으로 확장되고 있습니다. 특히 그래핀 기반 광검출기, 발광 다이오드, 태양전지는 투명 전극과 광전 소자의 활성층에서 뛰어난 성능을 발휘하기 때문에 많은 관심을 받고 있습니다.
CVD의 확장성과 적응성은 그래핀의 대량 생산에 없어서는 안 될 필수적인 도구입니다. 기존의 합성 방법은 수율과 표면적 측면에서 종종 부족하지만, CVD는 구리 및 니켈과 같은 전이 금속을 포함한 다양한 기판에 그래핀을 증착할 수 있게 함으로써 이러한 한계를 해결합니다. 이러한 기판을 에칭하여 그래핀을 다른 재료로 옮길 수 있으므로 애플리케이션 개발을 위한 새로운 길을 열 수 있습니다.
또한 구리 기판에서 CVD로 성장한 그래핀의 낮은 시트 저항과 높은 광학적 투명성은 잠재적으로 기존의 실리콘 기반 기술에 필적하거나 능가하는 첨단 투명 전도성 필름을 만들 수 있는 가능성을 제시합니다. 연구 및 산업 응용 분야가 계속 발전함에 따라 그래핀 기술의 미래를 형성하는 데 있어 CVD의 역할은 점점 더 중요해지고 있으며, 재료 과학 및 엔지니어링의 여러 차원에서 혁신을 주도하고 있습니다.
