물리 기상 증착(PVD) 코팅을 사용하려면, 기판과 고체 소스 재료(타겟)를 고진공 챔버 안에 놓습니다. 그런 다음 이 타겟 재료는 이온이나 전자와 같은 에너지를 사용하여 기화되고, 이 증기는 진공을 통해 이동하여 기판에 응축되어 매우 얇고 내구성 있는 필름을 형성합니다. 전체 공정은 타겟의 기화, 증기의 운반, 코팅될 부품에 대한 증착의 세 가지 핵심 단계로 구성됩니다.
PVD 공정은 단일 "적용 방법"이라기보다는 정교한 환경을 정밀하게 제어하는 것에 가깝습니다. 성공 여부는 경도, 색상 또는 마찰 저항과 같은 특정 특성을 가진 코팅을 설계하기 위해 온도, 진공 압력 및 반응성 가스와 같은 변수를 조작하는 데 전적으로 달려 있습니다.
핵심 PVD 공정: 단계별 분석
PVD 공정은 고도로 기술적이며 밀봉된 진공 챔버 내에서 이루어집니다. 방법은 다를 수 있지만, 기본 단계는 일관됩니다.
1단계: 세척 및 로딩
공정이 시작되기 전에 코팅될 부품(기판)은 완벽하게 깨끗해야 합니다. 표면 오염 물질은 코팅이 제대로 접착되는 것을 방해합니다. 그런 다음 기판과 고체 타겟 재료를 진공 챔버에 넣습니다.
2단계: 진공 생성
챔버는 밀봉되고 극도로 낮은 압력으로 배기됩니다. 이 고진공 환경은 증기화된 재료와 반응하여 코팅의 무결성을 손상시킬 수 있는 대기 가스 및 불순물을 제거하므로 매우 중요합니다.
3단계: 기화
고에너지원을 사용하여 타겟 재료를 충격하여 원자가 증기 상태로 방출되거나 "스퍼터링"됩니다. 이것이 이름의 "물리 증기" 부분입니다. 이 단계는 고체 소스 재료를 플라즈마 또는 원자 증기로 변환합니다.
4단계: 운반 및 반응
기화된 원자는 진공 챔버를 가로질러 기판으로 이동합니다. 이 단계에서 반응성 가스(질소 또는 아르곤과 같은)를 도입할 수 있습니다. 이 가스는 금속 증기와 반응하여 새로운 화합물을 형성하며, 이는 코팅의 최종 특성을 결정하는 데 핵심적인 역할을 합니다.
5단계: 증착
기화된 재료는 원자 단위로 기판 표면에 응축됩니다. 이는 얇고 밀도가 높으며 접착력이 강한 필름을 형성합니다. 전체 공정은 부품 크기와 원하는 두께에 따라 일반적으로 30분에서 2시간이 소요됩니다.
6단계: 냉각 및 품질 관리
원하는 두께에 도달하면 에너지원이 차단되고 챔버는 불활성 가스로 퍼지됩니다. 새로 코팅된 부품은 냉각된 후 제거되어 완전하고 균일한 코팅을 보장하기 위한 최종 품질 관리 점검을 거칩니다.
코팅 성공을 제어하는 주요 요인
PVD로 특정 결과를 얻는 것은 우연이 아닙니다. 이는 공정 중 여러 주요 변수를 신중하게 제어한 결과입니다.
코팅 재료의 선택
타겟 재료는 코팅의 잠재력을 근본적으로 정의합니다. 재료는 질화티타늄의 경도 또는 질화크롬의 윤활성과 같은 고유한 특성을 위해 선택됩니다.
챔버 온도
온도 제어는 매우 중요합니다. 이는 코팅의 기판 접착력과 필름 자체의 구조 형성에 영향을 미칩니다. 올바른 온도는 강하고 내구성 있는 결합을 보장합니다.
진공 압력
진공 수준은 공정 전반에 걸쳐 적절하고 안정적이어야 합니다. 압력은 코팅의 순도와 기화된 원자가 기판에 도달하는 경로에 영향을 미칩니다.
가스의 부피 및 종류
반응성 가스의 도입은 색상 및 경도와 같은 특성이 미세 조정되는 방식입니다. 예를 들어, 티타늄 증기에 질소를 추가하면 익숙한 금색 질화티타늄(TiN) 코팅이 생성되며, 이는 매우 단단합니다.
절충점 및 고려 사항 이해
강력하지만 PVD는 보편적인 솔루션이 아닙니다. 그 한계를 이해하는 것이 효과적으로 사용하는 데 중요합니다.
직선 공정입니다
PVD는 소스에서 기판으로 직접 재료를 증착합니다. 이로 인해 특수 고정 장치 및 부품 회전 없이 복잡한 모양의 내부 또는 깊고 좁은 구멍을 균일하게 코팅하는 것이 어려울 수 있습니다.
기판 준비가 전부입니다
PVD 코팅 실패의 가장 흔한 원인은 부적절한 표면 준비입니다. 코팅이 제대로 접착되려면 기판이 수술적으로 깨끗해야 합니다. 이는 종종 다단계 세척 및 전처리 공정을 필요로 합니다.
재료 호환성
모든 재료가 PVD 코팅에 적합한 것은 아닙니다. 고온 및 진공 환경은 특정 기판, 특히 플라스틱 또는 저융점 합금을 손상시키거나 변형시킬 수 있습니다.
프로젝트에 PVD를 적용하는 방법
올바른 PVD 매개변수를 선택하는 것은 전적으로 최종 목표에 달려 있습니다. 이 공정은 광범위한 성능 및 미적 요구 사항을 충족하도록 맞춤화될 수 있습니다.
- 내구성 및 내마모성에 중점을 둔다면: 티타늄 또는 크롬과 같은 단단한 타겟 재료를 우선시하고 강력한 접착력과 충분한 두께를 위해 공정 매개변수를 최적화하십시오.
- 특정 색상 또는 마감에 중점을 둔다면: 원하는 표면의 화학적 조성을 얻기 위한 반응성 가스 및 증착 시간의 정밀한 제어에 성공 여부가 달려 있습니다.
- 생체 적합성 또는 윤활성에 중점을 둔다면: 티타늄 또는 지르코늄과 같은 불활성 재료를 선택하고 마찰을 줄이는 안정적인 장벽을 만들기 위해 최대 순도를 보장하는 공정을 실행하십시오.
이러한 핵심 원리를 이해함으로써 PVD 공정을 단순한 코팅이 아닌 제품 설계 및 성능의 필수적인 부분으로 활용할 수 있습니다.
요약표:
| PVD 단계 | 주요 작업 | 목적 |
|---|---|---|
| 1. 준비 | 기판 세척 & 진공 챔버에 로딩 | 강력한 코팅 접착력 보장 |
| 2. 기화 | 에너지를 사용하여 타겟 재료를 증기로 스퍼터링 | 증착을 위한 "물리 증기" 생성 |
| 3. 운반 & 반응 | 증기 이동; 반응성 가스(예: 질소) 추가 가능 | 경도 또는 색상과 같은 특성 미세 조정 |
| 4. 증착 | 증기가 기판에 원자 단위로 응축 | 얇고 밀도가 높으며 접착력이 강한 필름 형성 |
고성능 PVD 코팅으로 부품을 강화할 준비가 되셨습니까? KINTEK은 정밀 PVD 공정을 위한 고급 실험실 장비 및 소모품을 전문으로 합니다. 내마모성, 장식용 또는 생체 적합성 표면이 필요하든, 당사의 솔루션은 최적의 결과를 보장합니다. 지금 전문가에게 문의하여 귀사의 실험실 코팅 요구 사항을 어떻게 지원할 수 있는지 논의하십시오.

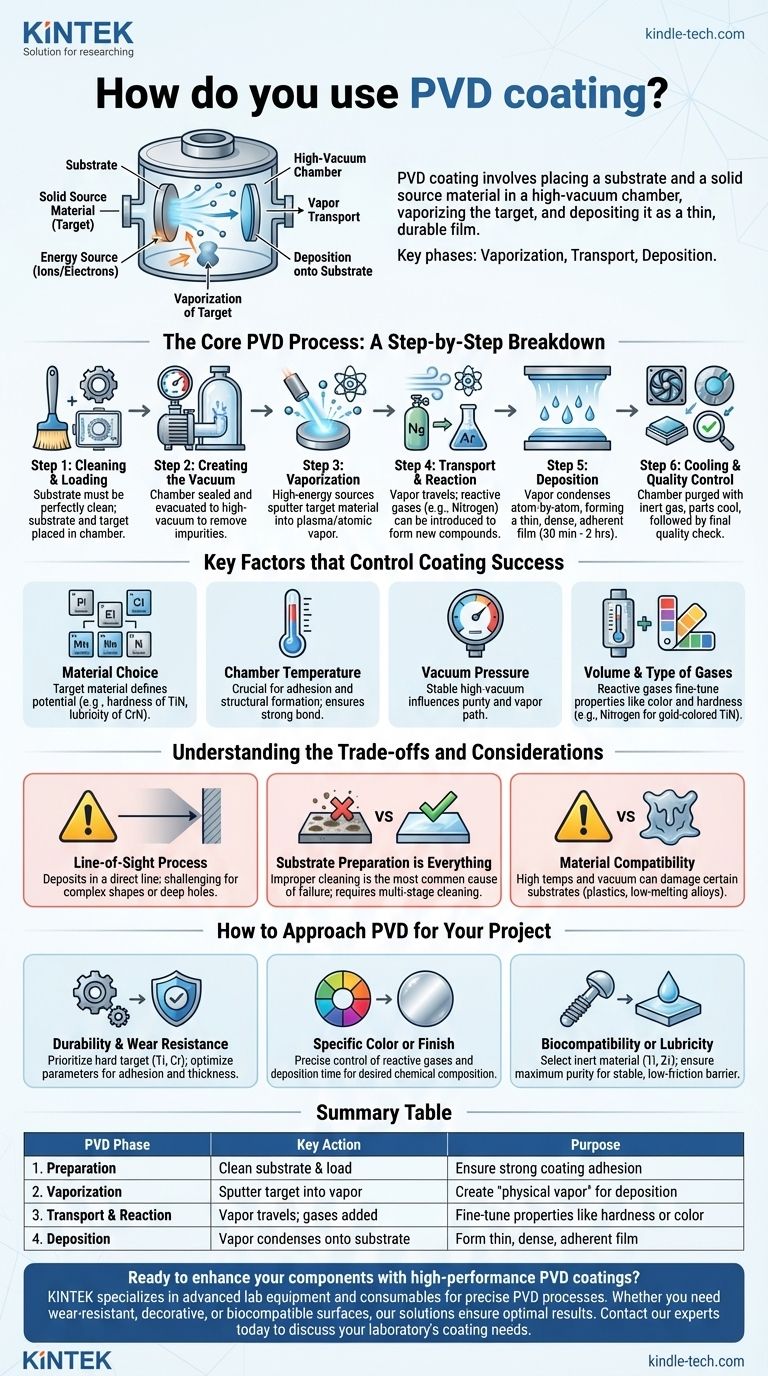

시각적 가이드
