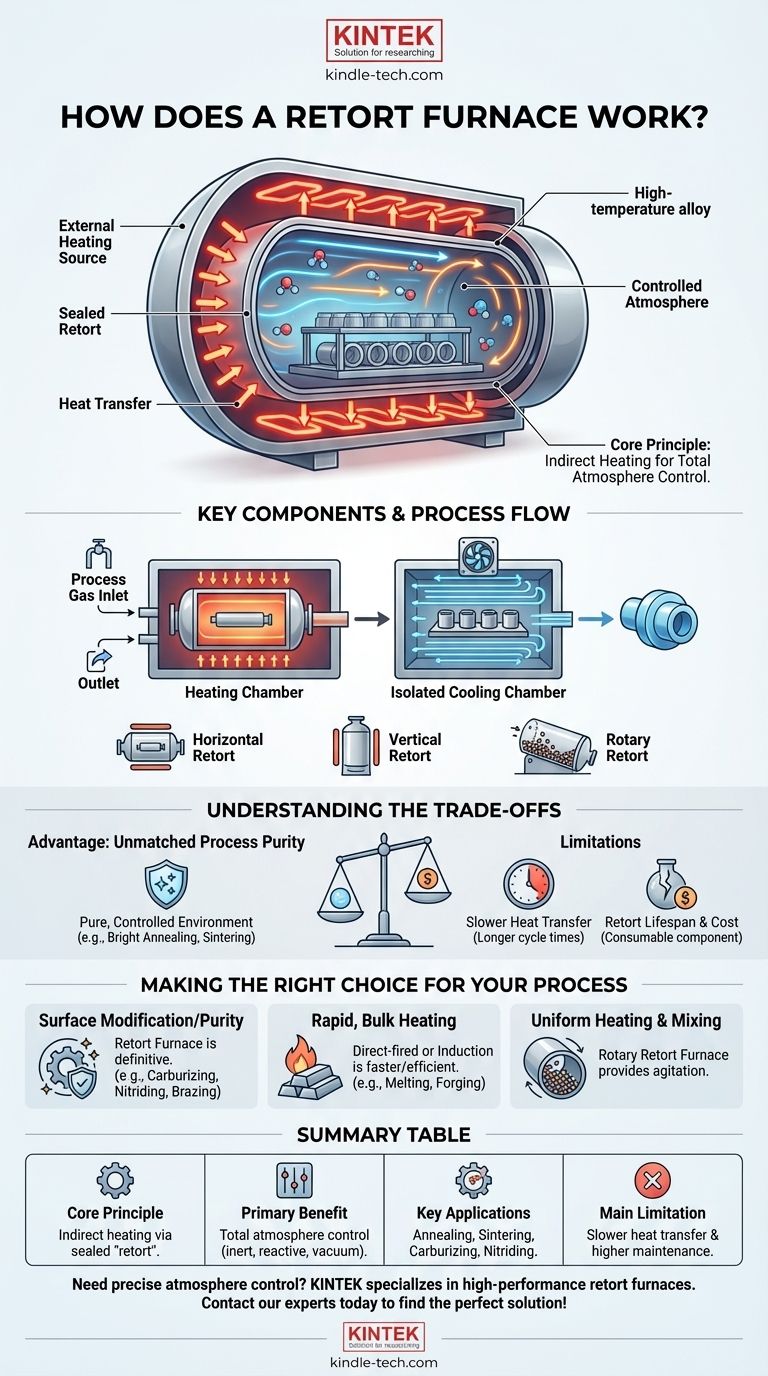

본질적으로 레토르트 용광로는 외부에서 밀봉된, 기밀 용기(레토르트)를 가열하여 작동합니다. 이 설계는 처리 중인 재료를 외부 가열원 및 그 연소 부산물로부터 격리합니다. 이 분리가 핵심인데, 이는 레토르트 내부의 기체 분위기를 정밀하게 제어할 수 있게 해주며, 이는 많은 고급 열처리 공정에 매우 중요합니다.
레토르트 용광로의 근본적인 목적은 재료를 가열하는 것뿐만 아니라 완벽하게 제어되는 분위기 내에서 그렇게 하는 것입니다. 이 간접 가열 방식은 오염을 방지하고 개방된 공기 또는 직접 연소 용광로에서는 불가능한 재료 표면의 화학적 변화를 가능하게 합니다.
핵심 원리: 간접 가열 및 분위기 제어
레토르트 용광로를 이해하는 것은 분리라는 개념에서 시작됩니다. 가열 요소와 공작물이 동일한 공간을 공유하는 단순한 오븐과 달리, 레토르트 용광로는 챔버 내 챔버 설계를 사용합니다.
밀봉된 레토르트
"레토르트"는 시스템의 핵심입니다. 이는 처리할 부품을 담는, 종종 고온 합금이나 세라믹으로 만들어진 밀봉된 용기입니다.
이 용기는 용광로의 가열 요소와 완전히 격리되어 있습니다. 여기에는 특정 공정 가스를 주입하고 퍼지할 수 있는 포트가 포함되어 있습니다.
외부 가열원
용광로 자체는 가열 시스템을 포함하는 단열된 상자입니다. 이 시스템은 레토르트의 외부를 요구되는 온도로 가열합니다.
가열은 일반적으로 두 가지 방법 중 하나로 이루어집니다. 레토르트를 둘러싼 전기 저항 가열기를 통하거나 레토르트 주변 챔버에 불을 붙이는 고출력 가스 버너를 통해서입니다.
이 분리가 중요한 이유
이 설계는 한 가지 주요 이점, 즉 완벽한 분위기 제어를 제공합니다. 공작물이 레토르트 내부에 밀봉되어 있으므로 환경을 세심하게 관리할 수 있습니다.
가스 버너의 연소 가스는 공작물에 닿지 않아 산화나 오염을 방지합니다. 이를 통해 불활성 아르곤 분위기, 질화를 위한 반응성 암모니아 분위기 또는 진공과 같이 특정 환경을 요구하는 공정이 가능해집니다.
주요 구성 요소 및 공정 흐름
설계는 다양하지만, 대부분의 레토르트 용광로는 제어된 가열 및 냉각 주기를 용이하게 하는 공통된 구성 요소를 공유합니다.
가열 챔버
이것은 용광로의 주요 단열 본체입니다. 여기에는 가열 요소와 레토르트 자체가 들어 있습니다. 이 설계는 레토르트 벽 외부에 균일하고 일관된 열을 제공하는 데 중점을 둡니다.
냉각 챔버
많은 레토르트 용광로는 부착된 격리된 냉각 챔버와 함께 제작됩니다. 가열 주기가 완료된 후, 공작물은 제어된 분위기를 벗어나지 않고도 이 챔버로 이송될 수 있습니다.
이러한 빠르고 제어된 냉각은 원하는 재료 특성을 고정하고 뜨거운 부품이 공기에 노출될 때 발생하는 산화를 방지하는 데 중요합니다.
설계 및 방향
레토르트 용광로는 응용 분야에 맞게 다양한 구성으로 제작될 수 있습니다. 부품 배치를 처리하기 위해 수평 및 수직 방향이 일반적입니다.
분말 또는 소형 부품의 연속 처리를 위해서는 회전식 레토르트 용광로가 사용됩니다. 이는 재료를 뒤집는 느리게 회전하는 튜브로, 모든 입자가 용광로를 통과하면서 균일하게 가열되도록 보장합니다.
트레이드오프 이해하기
모든 기술이 모든 응용 분야에 완벽한 것은 아닙니다. 레토르트 용광로의 고유한 설계는 명확한 이점을 제공하지만 특정 한계도 있습니다.
장점: 탁월한 공정 순도
순수하고 제어된 분위기를 유지하는 능력은 레토르트 용광로의 가장 큰 강점입니다. 이는 밝은 어닐링, 소결 및 침탄과 같이 특정하고 깨끗한 분위기를 요구하는 민감한 공정에 필수적입니다.
단점: 느린 열 전달
열이 레토르트 벽을 통과하여 공작물에 도달해야 하므로 가열 공정은 본질적으로 직접 가열 방식보다 덜 효율적입니다. 이는 다른 유형의 용광로에 비해 더 긴 사이클 시간을 초래할 수 있습니다.
단점: 레토르트 수명 및 비용
레토르트 자체는 소모품입니다. 지속적으로 극심한 열 응력에 노출되어 결국 변형되거나 균열이 생기거나 고장납니다. 대형 산업용 레토르트를 교체하는 것은 상당한 유지 보수 비용입니다.
귀하의 공정을 위한 올바른 선택
올바른 가열 기술을 선택하는 것은 재료와 원하는 결과에 전적으로 달려 있습니다. 레토르트 용광로는 공정 환경이 온도만큼 중요한 응용 분야에서 탁월합니다.
- 표면 개질 또는 순도가 주요 초점인 경우: 레토르트 용광로는 특정하고 깨끗한 분위기를 요구하는 침탄, 질화 또는 밝은 브레이징과 같은 공정에 대한 확실한 선택입니다.
- 빠른 대량 가열이 주요 초점인 경우: 직접 연소 용광로 또는 전기 유도 가열기는 단순 용융 또는 단조에 대해 더 빠르고 에너지 효율적인 솔루션이 될 수 있습니다.
- 과립의 균일한 가열 및 혼합이 주요 초점인 경우: 회전식 레토르트 용광로는 제어된 환경 내에서 필요한 교반을 제공하도록 특별히 설계되었습니다.
궁극적으로 레토르트 용광로를 선택하는 것은 원시적인 가열 속도 및 효율성보다 정밀도와 분위기 제어를 우선시하는 결정입니다.
요약표:
| 특징 | 설명 |
|---|---|
| 핵심 원리 | 밀봉된 '레토르트' 용기를 통한 간접 가열로 공작물을 가열원에서 격리. |
| 주요 이점 | 내부 분위기(예: 불활성, 반응성, 진공)에 대한 완벽한 제어. |
| 주요 응용 분야 | 밝은 어닐링, 소결, 침탄, 질화, 브레이징. |
| 주요 한계 | 레토르트 용기로 인한 느린 열 전달 및 높은 유지 보수 비용. |
