핵심적으로, 이온 스퍼터링은 고에너지 이온을 사용하여 타겟이라고 불리는 소스 재료에서 원자를 떼어내는 물리적 기상 증착(PVD) 기술입니다. 이렇게 분리된 원자들은 진공을 통해 이동하여 기판에 증착되어 초박형의 매우 균일한 막을 형성합니다. 이는 본질적으로 원자 규모의 당구 게임과 같으며, 한 번에 하나의 원자로 재료를 구축하도록 정밀하게 제어됩니다.
스퍼터링은 단순히 원자를 이동시키는 방법이 아닙니다. 이는 고도로 제어 가능한 엔지니어링 공정입니다. 진공 내에서 플라즈마와 이온 빔을 조작함으로써, 다른 방법으로는 달성할 수 없는 높은 밀도와 순도와 같은 특정하고 바람직한 특성을 가진 박막을 구성할 수 있는 능력을 얻게 됩니다.

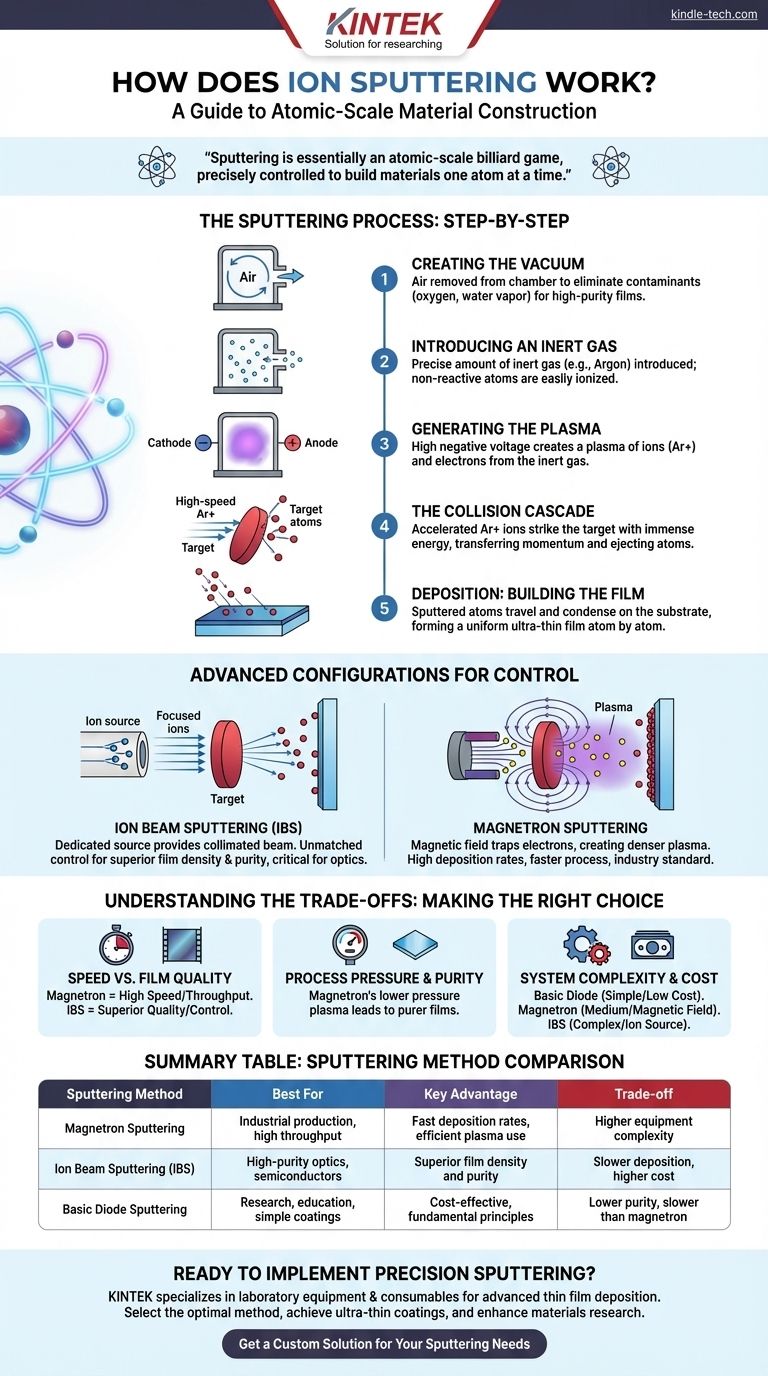

기본 스퍼터링 공정: 단계별 분석
스퍼터링이 어떻게 작동하는지 이해하려면, 기본적인 구성에서 증착 챔버 내부에서 일어나는 일련의 과정을 시각화하는 것이 가장 좋습니다.
1. 환경 조성: 진공
먼저, 타겟(소스 재료)과 기판(코팅할 표면) 모두 고진공 챔버 내부에 배치됩니다. 스퍼터링된 재료와 반응하여 막의 순도를 저해할 수 있는 산소 및 수증기와 같은 오염 물질을 제거하기 위해 모든 공기를 빼냅니다.
2. 불활성 가스 주입
진공이 확립되면, 소량의 정밀하게 제어된 불활성 가스, 가장 일반적으로 아르곤(Ar)이 주입됩니다. 이 가스는 비반응성이고 그 원자가 쉽게 이온화될 수 있기 때문에 선택됩니다.
3. 플라즈마 생성
타겟에 높은 음의 전압이 가해져 타겟이 음극이 됩니다. 이 강한 전기장은 타겟에서 자유 전자를 끌어냅니다. 이 전자들은 중성 아르곤 원자와 충돌하여 아르곤에서 전자를 떼어내 양전하를 띤 아르곤 이온(Ar+)을 생성합니다. 이 과정이 반복되면서 플라즈마라고 불리는 자가 유지되는 이온과 전자의 구름이 생성되며, 이는 종종 특징적인 빛을 띱니다.
4. 충돌 연쇄 반응
새로 생성된 양전하를 띤 아르곤 이온들은 이제 전기장에 의해 음전하를 띤 타겟 쪽으로 강하게 가속됩니다. 이들은 엄청난 운동 에너지를 가지고 타겟 표면에 충돌합니다.
이 고에너지 충격은 타겟 재료 내에서 충돌 연쇄 반응을 시작합니다. 이온은 운동량을 타겟 원자에 전달하고, 이 원자들은 당구 게임의 브레이크처럼 다른 원자들을 때립니다.
5. 증착: 막 형성
표면 근처의 일부 타겟 원자들은 이 연쇄 반응으로부터 충분한 에너지를 얻어 타겟에서 방출되거나 "스퍼터링"됩니다. 이 스퍼터링된 원자들은 저압 환경을 통해 직선으로 이동하여 기판에 부딪힐 때까지 이동합니다.
도착하면, 이 원자들은 더 차가운 기판 위에서 응축되어 원자 하나하나씩 점차적으로 박막을 형성합니다.
제어를 위한 고급 스퍼터링 구성
기본 공정은 효과적이지만, 효율성, 품질 및 속도를 향상시키기 위해 여러 가지 고급 구성이 개발되었습니다.
이온 빔 스퍼터링 (IBS)
이온 빔 스퍼터링에서는 플라즈마 생성이 타겟과 물리적으로 분리됩니다. 전용 이온 소스가 고도로 집중된 단일 에너지 이온 빔을 생성합니다. 이 빔은 타겟을 향해 직접 조준됩니다.
이러한 분리는 이온 에너지와 입사각에 대한 탁월한 제어를 제공하여, 고성능 광학 및 전자 장치에 필수적인 우수한 밀도와 순도를 가진 박막을 생성합니다.
마그네트론 스퍼터링
마그네트론 스퍼터링은 가장 일반적인 산업적 방법입니다. 이는 타겟 표면 근처에 강력한 자기장을 추가합니다. 이 자기장은 플라즈마에서 나온 자유 전자를 가두어 타겟 근처에서 나선형 경로로 이동하도록 강제합니다.
이러한 가둠은 전자가 아르곤 원자와 충돌하여 이온화할 확률을 극적으로 높입니다. 그 결과 훨씬 더 밀도가 높은 플라즈마와 훨씬 더 높은 스퍼터링 속도가 발생하여 공정이 더 빠르고 낮은 압력에서 실행될 수 있습니다.
상충 관계 이해
스퍼터링 방법을 선택하는 것은 상충되는 우선순위의 균형을 맞추는 것을 포함합니다. 단 하나의 "최고의" 기술은 없으며, 최적의 선택은 목표에 전적으로 달려 있습니다.
속도 대 박막 품질
마그네트론 스퍼터링은 다른 방법보다 훨씬 빠르므로 처리량이 중요한 산업 규모 생산에 이상적입니다.
반면에 이온 빔 스퍼터링은 훨씬 느리지만 필름 특성에 대한 비교할 수 없는 제어를 제공합니다. 결과 필름은 예외적으로 밀도가 높고 순수하지만, 이러한 품질은 시간과 장비 복잡성의 대가를 치릅니다.
공정 압력 및 순도
마그네트론 스퍼터링의 주요 이점은 낮은 압력에서 플라즈마를 유지할 수 있다는 것입니다. 낮은 압력은 챔버 내에 존재하는 불활성 가스 원자의 수가 적다는 것을 의미하며, 이는 성장하는 막에 불순물로 삽입될 가능성을 줄입니다. 이는 기본 다이오드 스퍼터링에 비해 더 순수한 막으로 이어집니다.
시스템 복잡성 및 비용
제어 및 효율성이 증가함에 따라 장비의 복잡성과 비용도 증가합니다. 기본 다이오드 스퍼터링 시스템은 비교적 간단한 반면, 마그네트론 시스템은 강력한 자석이 필요하며, IBS 시스템은 별도의 정교한 이온 소스가 필요합니다.
목표에 맞는 올바른 선택
귀하의 응용 분야 요구 사항이 가장 적절한 스퍼터링 방법을 결정할 것입니다.
- 빠른 생산과 높은 처리량이 주요 초점인 경우: 마그네트론 스퍼터링은 광범위한 응용 분야에 대해 우수한 증착 속도와 고품질 필름을 제공하는 산업 표준입니다.
- 까다로운 응용 분야(예: 광학 코팅, 반도체)를 위해 최고 순도, 최고 밀도 필름을 만드는 것이 주요 초점인 경우: 이온 빔 스퍼터링(IBS)은 느린 증착 속도에도 불구하고 필요한 궁극적인 수준의 제어를 제공합니다.
- 교육, 기초 연구 또는 예산에 맞는 간단한 코팅이 주요 초점인 경우: 기본 DC 또는 RF 다이오드 스퍼터링 시스템은 핵심 원리를 이해하기 위한 충분하고 비용 효율적인 출발점입니다.
이러한 원리를 이해함으로써 특정 엔지니어링 과제에 맞는 정확한 원자 수준 구성 도구를 선택할 수 있습니다.
요약표:
| 스퍼터링 방법 | 최적의 용도 | 주요 이점 | 상충 관계 |
|---|---|---|---|
| 마그네트론 스퍼터링 | 산업 생산, 높은 처리량 | 빠른 증착 속도, 효율적인 플라즈마 사용 | 더 높은 장비 복잡성 |
| 이온 빔 스퍼터링 (IBS) | 고순도 광학, 반도체 | 우수한 박막 밀도 및 순도 | 느린 증착, 더 높은 비용 |
| 기본 다이오드 스퍼터링 | 연구, 교육, 간단한 코팅 | 비용 효율적, 기본 원리 | 더 낮은 순도, 마그네트론보다 느림 |
