핵심적으로, 금속유기화학기상증착(MOCVD)은 표면에 극도로 얇은 결정질 재료 층을 원자 단위로 쌓아 올리는 고도로 제어된 공정입니다. 휘발성 금속유기 전구체 가스를 가열된 반응 챔버에 도입하여 분해시킨 후 기판 위에 증착시켜 완벽한 단결정 박막을 형성하는 방식으로 작동합니다. 이 방법은 고성능 발광 다이오드(LED), 레이저 및 첨단 RF 부품 제조를 위한 핵심 기술입니다.
MOCVD는 단순한 코팅 기술이 아니라 원자 수준의 구성 방법입니다. 그 진정한 가치는 현대 반도체 장치에 필요한 극도의 정밀도로 복잡한 다층 결정 구조를 성장시킬 수 있는 능력에 있습니다.
핵심 원리: 화학 증기로 쌓아 올리기
화학 기상 증착(CVD)이란 무엇인가요?
화학 기상 증착은 고품질의 고체 박막을 생성하는 데 사용되는 공정군입니다. 일반적인 원리는 기판 또는 웨이퍼를 반응 챔버 내부에 배치하는 것입니다.
그런 다음 하나 이상의 휘발성 전구체 가스가 도입됩니다. 열, 때로는 플라즈마가 가해져 화학 반응을 시작하고, 가스에서 고체 물질이 추출되어 웨이퍼 위에 층층이 "증착"됩니다.
"금속유기"의 특징
MOCVD는 특정 유형의 CVD입니다. 그 이름은 독특한 전구체인 금속유기 화합물에서 유래합니다.
이들은 금속 원자(갈륨, 인듐 또는 알루미늄 등)가 유기 분자와 화학적으로 결합된 특별히 설계된 분자입니다. 이 전구체는 종종 실온에서 액체 상태이며, 이는 공정을 위해 다루고 가스로 기화시키는 것을 더 쉽게 만듭니다.

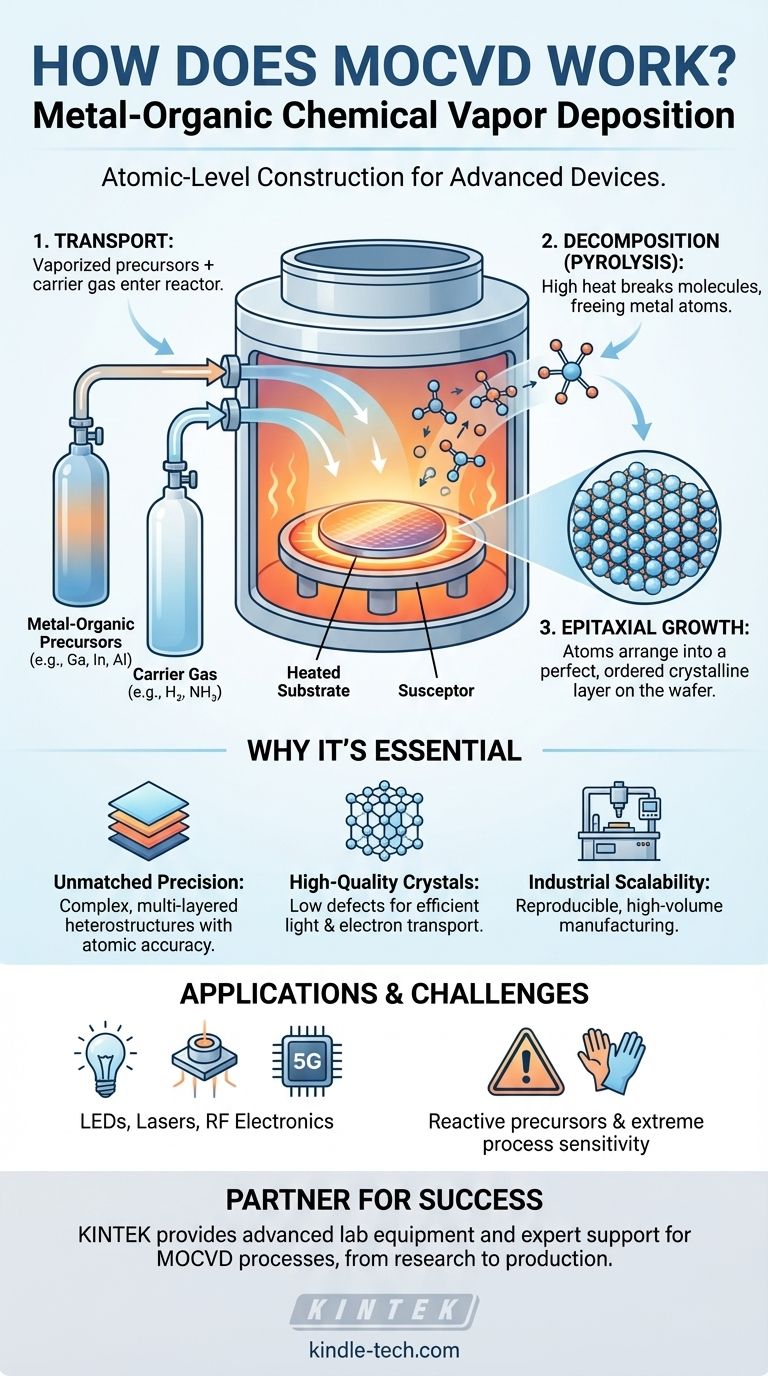

MOCVD 공정 단계별 설명
이 공정은 정교한 시스템에 의해 제어되는 미세하게 조정된 일련의 이벤트입니다.
- 운반: 액체 금속유기 전구체가 기화되고, 다른 필수 가스(예: 질소를 제공하는 암모니아)와 함께 운반 가스(예: 수소)에 의해 반응기 챔버로 운반됩니다.
- 분해: 뜨거운 챔버 내부에서 고온은 금속유기 분자를 분해시키는데, 이 과정을 열분해라고 합니다. 이는 원하는 금속 원자를 해방시킵니다.
- 에피택셜 성장: 이 해방된 금속 및 기타 원자는 가열된 기판 표면으로 이동합니다. 그런 다음 웨이퍼의 기본 결정 구조를 반영하는 고도로 정렬된 방식으로 배열됩니다.
이러한 결정 구조의 층별 연속을 에피택시라고 합니다. 기상 공정이므로 MOCVD는 금속유기 기상 에피택시(MOVPE)라고도 자주 불립니다.
MOCVD가 화합물 반도체에 필수적인 이유
복잡한 층을 위한 탁월한 정밀도
청색 LED 또는 반도체 레이저와 같은 현대 장치는 단일 재료로 만들어지지 않습니다. 이들은 수십 개의 서로 다른 극도로 얇은 반도체 층으로 구성된 이종 구조입니다.
MOCVD는 이 점에서 탁월합니다. 반응기로 흐르는 전구체 가스를 단순히 전환함으로써 엔지니어는 층 사이에 원자적으로 날카로운 전이를 생성하여 장치의 전자 및 광학 특성을 맞춤화할 수 있습니다.
고품질 결정 성장
LED 또는 레이저의 성능은 결정 구조의 완벽함과 직접적으로 연결됩니다. 결정의 결함은 효율성을 저해하는 트랩 역할을 합니다.
MOCVD는 고도로 화학량론적(올바른 화학 원소 비율을 가짐)이고 밀도가 높은 박막을 생성합니다. 이는 효율적인 광 생성 및 전자 수송에 필수적인 고순도, 저결함 결정 전압을 초래합니다.
산업적 확장성 및 제어
원리는 복잡하지만 MOCVD 장비는 고도로 자동화되어 있습니다. 고급 제어 시스템은 가스 흐름, 온도 및 압력을 극도로 정밀하게 관리합니다.
이를 통해 수백만 개의 LED 칩 및 기타 반도체 장치를 안정적으로 생산하는 데 필요한 고도로 재현 가능하고 대량 생산 공정을 가능하게 합니다.
장단점 이해하기
전구체 취급 및 안전
금속유기 전구체는 공정의 핵심이지만 가장 큰 과제가 될 수도 있습니다. 이들은 종종 반응성이 높고, 자연 발화성(공기 중에서 자연 발화)이며, 독성이 있습니다.
현대 액체 전구체는 구형 화합물보다 훨씬 안전하지만, 이들의 취급에는 여전히 엄격한 안전 프로토콜과 전문 장비가 필요합니다.
극도의 공정 민감성
최종 결정 박막의 품질은 공정 조건에 엄청나게 민감합니다. 온도, 압력 또는 가스 흐름의 미미한 변동도 결함을 유발하고 장치를 망가뜨릴 수 있습니다.
이것이 MOCVD 반응기가 복잡하고 비싼 기계이며, 최고의 성능을 유지하기 위해 지속적인 모니터링, 교정 및 전문가의 조작이 필요한 이유입니다.
특정 작업을 위한 도구
MOCVD는 강력하지만 전문화된 기술입니다. 그 주요 강점은 완벽한 단결정 에피택셜 박막을 생성하는 데 있습니다.
단순하고 비결정질(비정질) 코팅만 필요한 응용 분야의 경우, 물리 기상 증착(PVD) 또는 기타 형태의 CVD와 같은 다른 더 간단하고 비용 효율적인 방법이 종종 더 나은 선택입니다.
목표에 맞는 올바른 선택
MOCVD는 재료의 원자 수준 구조가 그 기능을 결정할 때 결정적인 선택입니다.
- 고성능 광전자 공학(LED, 레이저)에 중점을 둔다면: MOCVD는 업계 표준 기술이며, 빛을 효율적으로 생성하는 고품질 다층 GaN 이종 구조를 만드는 데 필수적입니다.
- 고급 RF 전자 공학(예: 5G 증폭기)에 중점을 둔다면: MOCVD는 고출력, 고주파 성능을 가능하게 하는 III-V 화합물 반도체 층(예: GaN)을 성장시키는 핵심 방법입니다.
- 단순하고 내구성 있는 박막 코팅에 중점을 둔다면: 에피택셜 성장이 필요 없는 PVD 또는 기본 CVD 공정과 같은 더 간단한 증착 기술이 더 실용적이고 경제적인 솔루션일 가능성이 높습니다.
궁극적으로 MOCVD는 현대 광자 및 전자 기술의 기초 재료를 원자 단위로 구축할 수 있게 해주는 정밀 엔지니어링 도구입니다.
요약표:
| 주요 측면 | 설명 |
|---|---|
| 공정 유형 | 금속유기 전구체를 이용한 화학 기상 증착(CVD) |
| 주요 용도 | 화합물 반도체 층의 에피택셜 성장 |
| 주요 응용 분야 | LED, 레이저, RF 전자 공학, 고성능 반도체 |
| 핵심 장점 | 복잡한 다층 구조를 위한 원자 수준 정밀도 |
| 주요 과제 | 전구체 취급 및 극도의 공정 민감성 |
