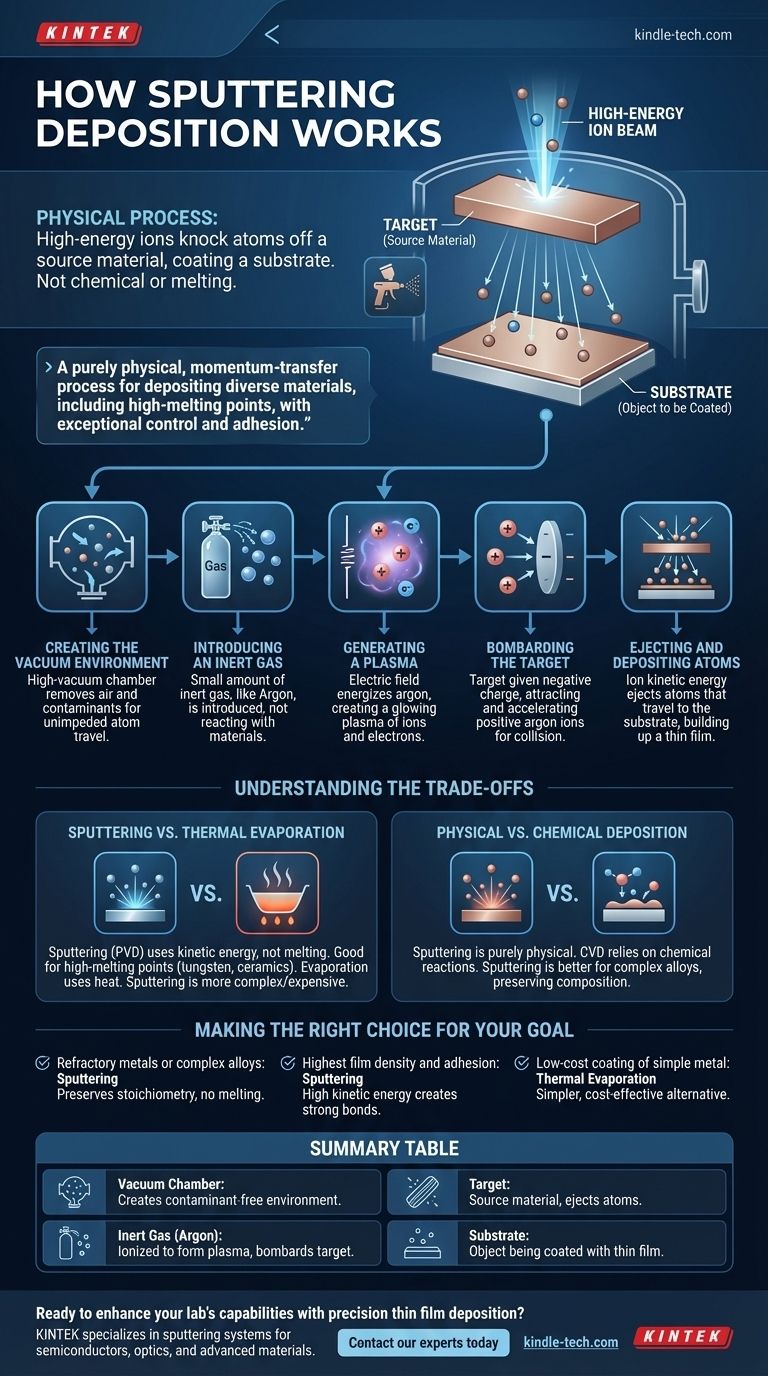

스퍼터링 증착은 고체 타겟 재료에서 원자를 방출하고 이를 기판에 증착하여 박막을 만드는 데 사용되는 물리적 기상 증착(PVD) 기술입니다. 이 프로세스는 제어된 가스(일반적으로 아르곤)가 도입되고 이온화되어 플라즈마를 형성하는 진공 챔버에서 발생합니다. 고에너지 이온이 타겟 물질에 충격을 가하면 원자가 방출되어 기판에 증착됩니다. 이 공정은 고도로 제어 가능하여 균일하고 일관된 박막 코팅이 가능합니다. 공정에 영향을 미치는 주요 요소로는 스퍼터링 유형(예: DC, 마그네트론), 사용된 가스, 적용된 전력 및 진공 조건이 있습니다.

설명된 핵심 사항:

스퍼터링 증착은 어떻게 작동하나요?박막 제작 가이드
  1. 스퍼터링 증착 소개:

    • 스퍼터링 증착은 기판에 박막을 증착하는 데 사용되는 PVD 기술입니다.
    • 여기에는 타겟 물질에서 원자를 방출하고 진공 환경에서 기판에 증착하는 작업이 포함됩니다.
  2. 아르곤 가스의 역할:

    • 불활성 가스인 아르곤은 타겟 물질과 화학적으로 반응하지 않기 때문에 일반적으로 사용됩니다.
    • 가스는 이온화되어 스퍼터링 공정에 필수적인 플라즈마를 형성합니다.
  3. 플라즈마 생성:

    • 전위차 또는 전자기 여기는 아르곤 가스를 이온화하여 Ar+ 이온으로 구성된 플라즈마를 생성합니다.
    • 플라즈마는 자기장을 사용하여 타겟 주위에 가두어 스퍼터링 공정의 효율성을 향상시킵니다.
  4. 표적 물질의 포격:

    • 고에너지 Ar+ 이온은 타겟에 가해지는 음의 전압으로 인해 타겟 물질을 향해 가속됩니다.
    • 이러한 이온이 표적과 충돌하면 에너지를 전달하여 원자가 표적 표면에서 방출됩니다.
  5. 기판에 증착:

    • 방출된 원자는 진공 챔버를 통과하여 기판에 증착됩니다.
    • 낮은 압력과 제어된 조건으로 인해 증착이 매우 균일하여 일정한 두께의 얇은 필름이 생성됩니다.
  6. 스퍼터링의 종류:

    • DC 스퍼터링: 직류를 이용하여 플라즈마를 생성하며 전도성 소재에 적합합니다.
    • 마그네트론 스퍼터링: 자기장을 이용하여 플라즈마 밀도를 높이고 대형 기판에 박막을 증착하는 데 더욱 효율적입니다.
  7. 박막 두께 제어:

    • 증착된 필름의 두께는 스퍼터링 공정 기간에 따라 제어됩니다.
    • 공정은 원하는 두께가 달성될 때까지 일정한 속도로 계속되며, 그 후에는 전원을 제거하여 증착을 중단합니다.
  8. 진공 조건:

    • 잔류 가스를 제거하고 오염을 방지하기 위해 처음에는 챔버를 비웁니다.
    • 그런 다음 스퍼터링 공정을 최적화하기 위해 제어된 압력(일반적으로 10^-1 ~ 10^-3mbar)에서 아르곤을 도입합니다.
  9. 스퍼터링 증착의 응용:

    • 반도체, 광학 코팅, 장식 마감재 등 다양한 코팅 재료 산업에 사용됩니다.
    • 정밀한 제어로 박막을 증착할 수 있는 능력은 높은 균일성과 일관성을 요구하는 응용 분야에 이상적입니다.

스퍼터링 증착은 다양한 산업 분야에 걸쳐 적용할 수 있는 박막을 생성하기 위한 다재다능하고 정밀한 방법입니다. 이 공정의 제어 가능성과 균일한 코팅을 생성하는 능력은 많은 첨단 기술 응용 분야에서 선호되는 선택입니다.

요약표:

주요 측면 설명
프로세스 박막 생성을 위한 물리적 기상 증착(PVD) 기술.
아르곤 가스의 역할 스퍼터링에 필수적인 플라즈마를 형성하기 위해 이온화된 불활성 가스.
플라즈마 생성 효율적인 스퍼터링을 위해 자기장으로 가두어진 이온화된 아르곤 가스(Ar+).
표적 폭격 고에너지 Ar+ 이온은 타겟 물질에서 원자를 방출합니다.
침적 방출된 원자는 기판에 증착되어 균일한 얇은 필름을 형성합니다.
스퍼터링의 종류 DC(도전성 재료) 및 마그네트론(대형 기판).
두께 조절 정확한 박막 두께를 위해 스퍼터링 지속 시간을 제어합니다.
진공 조건 오염을 방지하기 위해 챔버를 10^-1 ~ 10^-3mbar로 비웠습니다.
응용 반도체, 광학 코팅, 장식 마감재 등.
