PVD 프로세스는 어떻게 진행되나요? 5가지 주요 단계 설명

물리적 기상 증착(PVD) 공정은 다양한 표면에 박막과 코팅을 만드는 데 사용되는 정교한 방법입니다.

이 공정은 진공 조건에서 작동하며 증발, 이송, 반응, 증착 등 몇 가지 주요 단계가 포함됩니다.

각 단계는 경도 및 내마모성과 같은 향상된 기계적 특성을 지닌 균일한 고품질 코팅을 형성하는 데 중요한 역할을 합니다.

PVD는 무기물부터 일부 유기 물질까지 다양한 재료를 최소한의 저항과 향상된 표면 품질로 증착할 수 있기 때문에 다양한 산업 분야에서 널리 사용됩니다.

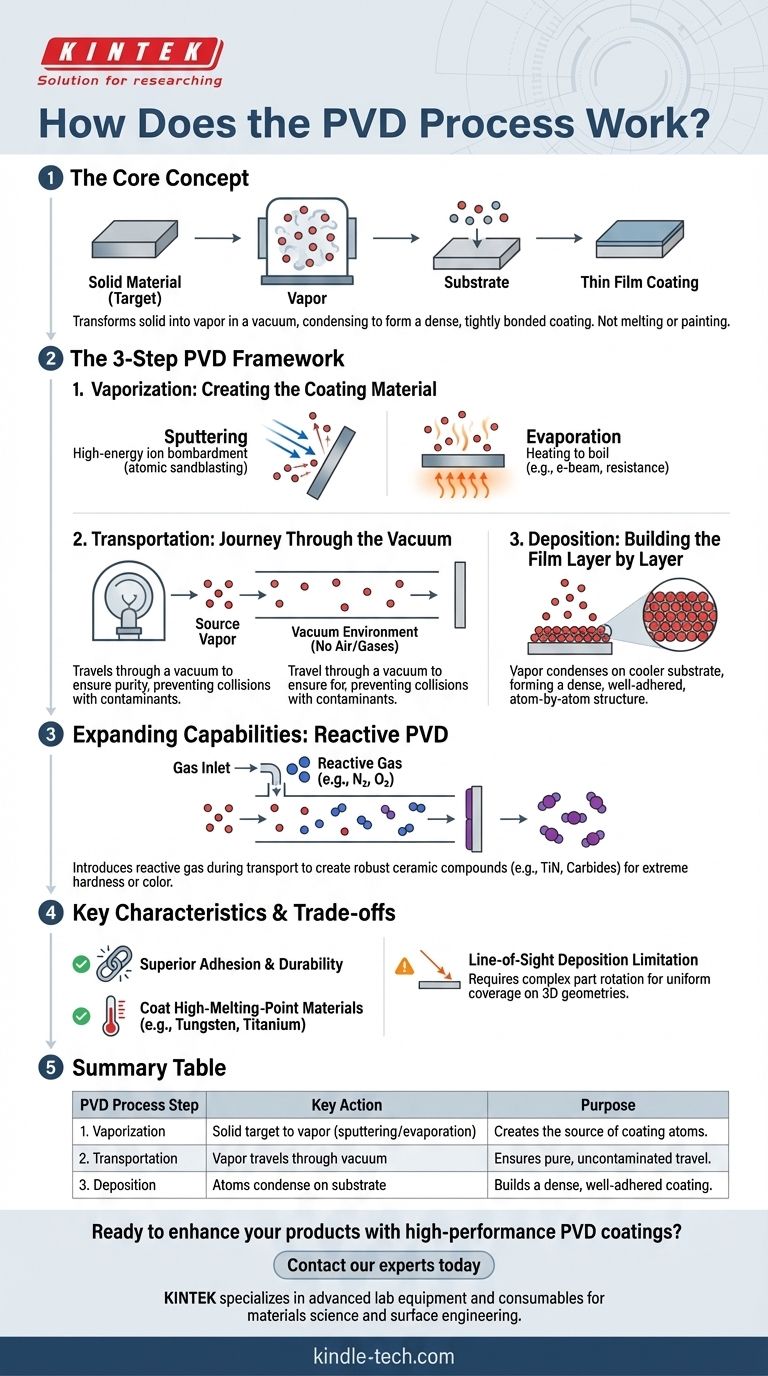

PVD 공정의 5가지 주요 단계 설명

PVD 프로세스는 어떻게 진행되나요? 5가지 주요 단계 설명

1. 증착

공정: 증발 단계에서 대상 물질은 일반적으로 전자 또는 이온 빔과 같은 고에너지 소스로 충격을 받습니다.

메커니즘: 이 충격은 대상 표면에서 원자를 제거하여 효과적으로 증발시킵니다.

에너지 요구 사항: 고에너지원은 표적 물질의 원자의 결합 에너지를 극복하는 데 필요한 에너지를 제공하여 원자가 응축상에서 기체상으로 전이되도록 합니다.

2. 운송

프로세스: 기화되면 원자는 대상에서 코팅할 조각인 기판으로 이동합니다.

환경: 이 이동은 진공 챔버 내에서 이루어지므로 간섭과 충돌을 최소화합니다.

중요성: 이 운송 단계는 오염을 방지하고 기판으로의 직접적인 경로를 보장하기 때문에 기화된 원자의 순도와 무결성을 유지하는 데 매우 중요합니다.

3. 반응

공정: 이송 단계에서 대상 물질이 금속인 경우 산소, 질소 또는 메탄과 같은 선택된 가스와 반응할 수 있습니다.

결과: 이 반응은 금속 산화물, 질화물 또는 탄화물과 같은 화합물을 형성합니다.

메커니즘: 금속 원자가 가스 분자와 상호 작용하면서 반응이 일어나 코팅의 특성을 향상시키는 안정적인 화합물이 형성됩니다.

4. 증착

공정: 기화된 원자 또는 화합물은 최종적으로 기판 표면에 도달하여 응축되어 박막을 형성합니다.

두께: 이 증착 단계를 통해 나노 스케일에서 가시적 스케일에 이르는 균일한 층이 생성됩니다.

중요성: 증착 단계는 기판의 기계적 및 표면 특성을 개선하는 데 필수적인 코팅의 원하는 두께와 균일성을 달성하는 데 매우 중요합니다.

5. 진공 조건

공정: PVD 공정은 일반적으로 10-3~10-9 Torr 범위의 압력을 가진 챔버에서 진공 조건에서 수행됩니다.

목적: 이 저압 환경은 기화된 원자가 간섭 없이 이동할 수 있도록 보장합니다.

중요성: 진공 조건은 대기 가스로 인한 오염을 방지하고 증착 공정을 정밀하게 제어할 수 있어 고품질 코팅을 보장합니다.

PVD의 장점

균일성: PVD는 최소한의 저항으로 균일한 코팅을 생성하여 기계적 특성을 개선합니다.

재료 범위: 무기 및 일부 유기 물질을 포함한 다양한 재료를 증착할 수 있습니다.

표면 품질: PVD는 거칠기를 줄여 더 매끄러운 표면을 만들 수 있어 다양한 응용 분야에 유용합니다.

실험실 장비 구매자는 이러한 핵심 사항을 이해함으로써 PVD 공정의 복잡성과 정밀도를 파악하여 박막 증착 애플리케이션을 위한 장비를 선택할 때 정보에 입각한 결정을 내릴 수 있습니다.
