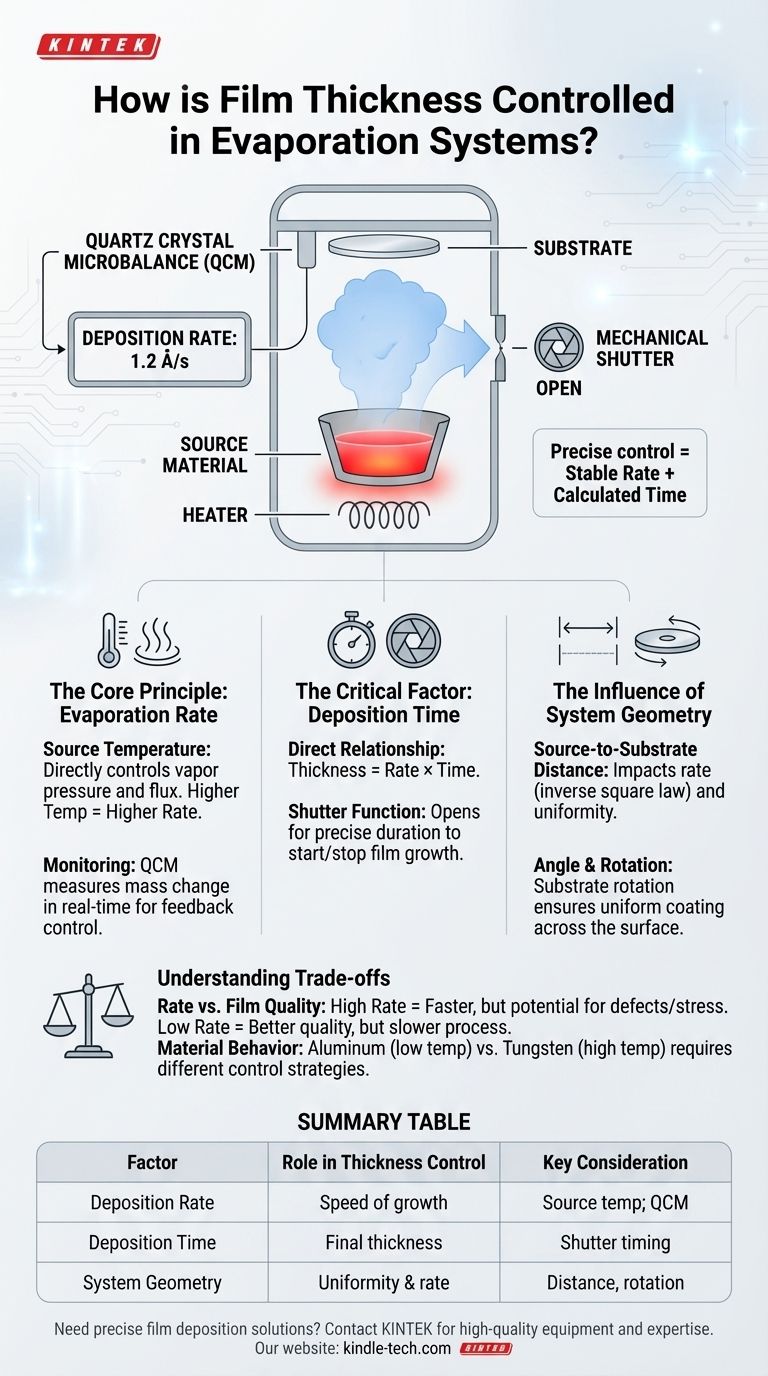

증발 시스템의 필름 두께 제어는 증착된 층이 다양한 응용 분야의 특정 두께 요구 사항을 충족하도록 보장하는 박막 증착 공정의 중요한 측면입니다. 이러한 제어는 정밀한 모니터링 기술, 피드백 메커니즘 및 고급 시스템 설계의 조합을 통해 달성됩니다. 이 프로세스에는 증착 속도를 측정하고 시간이 지남에 따라 이를 통합하여 필름 두께를 결정하는 작업이 포함됩니다. 주요 방법으로는 QCM(수정 미량 천칭) 모니터링, 광학 모니터링, 증발 속도를 실시간으로 조정하는 피드백 루프 등이 있습니다. 이러한 기술은 광학, 전자 및 코팅 분야의 응용 분야에 필수적인 필름 두께의 균일성, 반복성 및 정확성을 보장합니다.
설명된 핵심 사항:
-
QCM(쿼츠 크리스탈 마이크로밸런스) 모니터링:
- QCM은 실시간 막 두께 모니터링에 널리 사용되는 방법입니다. 이는 물질이 표면에 증착될 때 석영 크리스탈의 공진 주파수 변화를 측정하여 작동합니다.
- 주파수 이동은 증착된 필름의 질량에 정비례하므로 필름 두께를 정확하게 계산할 수 있습니다.
- QCM 시스템은 매우 민감하며 나노 규모의 두께 변화를 감지할 수 있으므로 정밀한 제어가 필요한 응용 분야에 이상적입니다.
-
광학 모니터링:
- 간섭계와 같은 광학 기술은 기판과 증착된 필름에서 반사되는 빛에 의해 생성된 간섭 패턴을 분석하여 필름 두께를 측정하는 데 사용됩니다.
- 이러한 방법은 비접촉식이며 필름 두께와 균일성에 대한 실시간 피드백을 제공할 수 있습니다.
- 광학 모니터링은 광학 특성을 통해 두께를 추론할 수 있는 투명 또는 반투명 필름에 특히 유용합니다.
-
증착 속도 제어:
- 증착 속도는 필름 두께를 제어하는 데 중요한 매개변수입니다. 일반적으로 증발 소스에 공급되는 전력이나 증발되는 물질의 온도를 조정하여 제어됩니다.
- 일정한 증착 속도를 유지하기 위해 피드백 루프가 종종 사용됩니다. 이러한 루프는 QCM 또는 광학 모니터의 데이터를 사용하여 증발 매개변수를 실시간으로 조정합니다.
- 일관된 증착 속도는 기판 전체에 균일한 필름 두께를 보장합니다.
-
시간 기반 두께 제어:
- 필름 두께는 시간 경과에 따른 증착 속도를 통합하여 제어할 수도 있습니다. 증착 속도와 원하는 두께를 알면 시스템은 필요한 증착 시간을 계산할 수 있습니다.
- 이 방법은 간단하지만 안정적인 증착 속도를 유지하는 데 크게 의존하므로 실시간 모니터링 없이는 어려울 수 있습니다.
-
기판 회전 및 균일성:
- 기판 전체에 걸쳐 균일한 필름 두께를 달성하기 위해 많은 증발 시스템에는 기판 회전이 포함됩니다. 이렇게 하면 기판의 모든 영역이 증발 소스에 동일하게 노출됩니다.
- 증발원과 기판 홀더의 기하학적 구조를 최적화하여 균일성이 더욱 향상됩니다.
-
시스템 교정 및 교정 표준:
- 정확한 필름 두께 제어를 위해서는 증발 시스템의 정기적인 교정이 필수적입니다. 여기에는 모니터링 시스템의 정확성을 확인하기 위해 알려진 두께의 교정 표준을 사용하는 것이 포함됩니다.
- 교정을 통해 시간이 지나도 시스템의 정밀도가 유지되어 필름 두께 오류의 위험이 줄어듭니다.
-
고급 피드백 시스템:
- 최신 증발 시스템에는 여러 센서(예: QCM, 광학 모니터)의 데이터를 통합하여 증착 프로세스에 대한 포괄적인 제어를 제공하는 고급 피드백 시스템이 통합되는 경우가 많습니다.
- 이러한 시스템은 증발 속도, 기판 온도, 챔버 압력과 같은 매개변수를 자동으로 조정하여 원하는 필름 두께를 얻을 수 있습니다.
-
두께 제어의 응용 및 중요성:
- 필름 두께의 정확한 제어는 광학 코팅, 반도체 장치 및 보호 코팅과 같은 응용 분야에 매우 중요합니다. 예를 들어, 광학 분야에서는 원하는 광학 특성을 얻으려면 반사 방지 코팅의 두께를 정밀하게 제어해야 합니다.
- 반도체 제조에서는 특정 두께의 얇은 필름을 사용하여 정밀한 전기적 특성을 지닌 전자 부품을 만듭니다.
이러한 기술을 결합함으로써 증발 시스템은 필름 두께에 대한 매우 정확하고 반복 가능한 제어를 달성하여 최신 박막 응용 분야의 엄격한 요구 사항을 충족할 수 있습니다.
요약표:
| 방법 | 설명 | 주요 이점 |
|---|---|---|
| 석영 수정 마이크로천칭(QCM) | 주파수 이동을 측정하여 실시간으로 필름 두께를 계산합니다. | 높은 감도, 나노 수준의 정확도로 정밀한 응용 분야에 이상적입니다. |
| 광학 모니터링 | 간섭 패턴을 분석하여 비침습적으로 두께를 측정합니다. | 실시간 피드백으로 투명/반투명 필름에 적합합니다. |
| 증착 속도 제어 | 균일한 두께를 위해 전력 또는 온도 제어를 통해 증발 속도를 조정합니다. | 일관된 증착 속도와 균일한 필름 두께를 보장합니다. |
| 기판 회전 | 증발 소스에 동일한 노출을 위해 기판을 회전합니다. | 기판 전체에 걸쳐 필름 균일성을 향상시킵니다. |
| 고급 피드백 시스템 | 자동화된 매개변수 조정을 위해 여러 센서를 통합합니다. | 증발 속도, 온도 및 압력을 정밀하게 제어합니다. |
