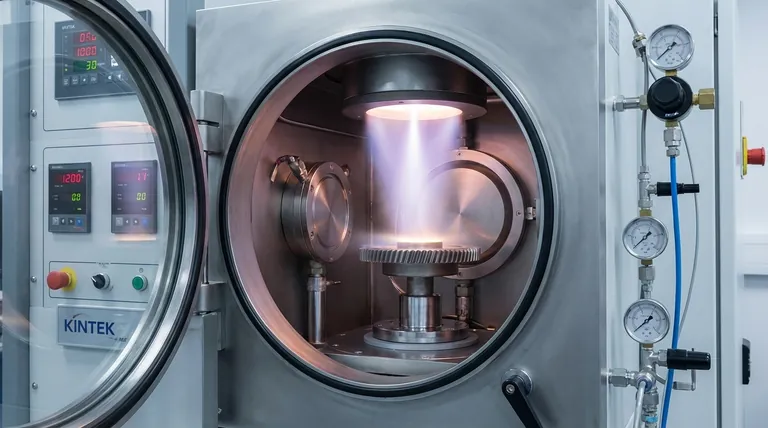

본질적으로, PVD 마감을 적용하는 것은 제품을 고진공 챔버에 넣고 기화된 코팅 재료를 원자 하나씩 표면에 증착시키는 것을 포함합니다. 소스 재료는 스퍼터링 또는 가열과 같은 방법을 통해 증기로 변환된 다음, 진공을 통해 이동하여 대상 물체에 응축되어 매우 얇고 내구성이 뛰어나며 정밀하게 제어되는 필름을 형성합니다.
물리 기상 증착(PVD)의 핵심 원리는 단순히 물체를 코팅하는 것이 아니라 원자 수준에서 표면을 근본적으로 재설계하는 것입니다. 이러한 정밀도는 미세한 재료 층만 사용하여 경도, 마찰 및 외관을 크게 개선할 수 있도록 합니다.
PVD 공정 해부
PVD가 어떻게 적용되는지 진정으로 이해하려면 PVD를 기본 단계로 나누어 살펴보는 것이 가장 좋습니다. 각 단계는 원하는 결과를 얻기 위해 세심하게 제어됩니다.
진공 환경은 필수적입니다
전체 공정은 매우 높은 진공 상태로 펌핑된 챔버에서 진행됩니다. 이는 두 가지 이유로 중요합니다. 코팅을 오염시킬 수 있는 모든 대기 가스를 제거하고, 기화된 원자가 공기 분자와 충돌하지 않고 기판으로 직접 이동할 수 있도록 합니다.
1단계: 기화 (원자 구름 생성)
첫 번째 단계는 "타겟"으로 알려진 고체 소스 재료를 증기로 변환하는 것입니다. 이것은 공정의 핵심 단계이며, 이를 달성하기 위한 여러 가지 방법이 존재합니다. 목표는 고체 타겟에서 개별 원자 또는 분자를 해방시키는 것입니다.
2단계: 운송 및 반응
일단 기화되면 이 원자들은 진공 챔버를 통해 이동합니다. 이 이동 중에 반응성 가스(질소, 산소 또는 메탄 등)가 챔버로 유입될 수 있습니다. 이 가스는 금속 원자와 반응하여 특정 화합물 코팅(예: 금색 및 경도를 위한 질화티타늄 또는 질화크롬)을 형성합니다.
3단계: 증착 (필름 형성)
기화된 원자가 제품의 더 차가운 표면("기판")에 도달하면 응축되어 얇고 고도로 접착되는 필름을 형성합니다. 이것은 원자 단위로 발생하기 때문에 결과 코팅은 매우 밀도가 높고 균일하며, 가장 미세한 표면 질감까지 재현할 수 있습니다.
주요 PVD 방법 설명
PVD 기술 간의 주요 차이점은 1단계에서 고체 재료가 기화되는 방식에 있습니다. 선택된 방법은 코팅 재료와 최종 마감의 원하는 특성에 따라 달라집니다.
스퍼터링 (원자 "샌드블라스팅")
스퍼터링에서는 챔버에 소량의 불활성 가스(일반적으로 아르곤)가 채워진 다음 이온화되어 플라즈마를 생성합니다. 이 고에너지 이온은 타겟 재료를 향해 가속되어 강한 힘으로 충돌하여 개별 원자를 "떨어뜨리거나" 스퍼터링하여 기판에 증착시킵니다.
열 증발 ("끓이는" 방법)
이 방법은 마치 물이 끓어 증기가 되는 것처럼 소스 재료를 진공 상태에서 증발할 때까지 가열하는 것을 포함합니다. 재료는 종종 전기 저항 발열체에 의해 가열되는 용기에 담겨 있습니다. 이는 금과 같은 특정 재료에 적합한 더 간단하고 비용 효율적인 방법입니다.
전자빔 증발 (정밀 가열 방법)
더 발전된 형태의 증발 기술인 이 방법은 고에너지 전자빔을 사용하여 타겟 재료를 매우 국부적인 지점에서 가열합니다. 이를 통해 매우 높은 융점을 가진 재료를 증발시킬 수 있으며 코팅의 순도를 탁월하게 제어할 수 있습니다.
음극 아크 증발 (고에너지 스파크)
이 방법에서는 타겟 표면에 고전류, 저전압 전기 아크가 발생합니다. 아크 스팟의 강렬한 에너지는 재료를 기화시키고 고도로 이온화된 증기를 생성합니다. 이 높은 수준의 이온화는 우수한 접착력을 가진 매우 밀도가 높은 코팅을 만듭니다.
절충점 및 고려 사항 이해
강력하지만 PVD는 보편적인 해결책이 아닙니다. 그 한계를 이해하는 것이 효과적으로 사용하는 데 중요합니다.
직선 공정입니다
PVD 원자는 소스에서 기판으로 상대적으로 직선으로 이동합니다. 이는 "숨겨진" 또는 깊은 오목한 부분에 있는 표면이 균일한 코팅을 받지 못할 수 있음을 의미합니다. 이를 완화하기 위해 고정 장치 및 부품 회전이 자주 사용되지만, 이는 근본적인 제약으로 남아 있습니다.
기판 준비는 중요합니다
최종 코팅은 표면과의 결합만큼만 좋습니다. 기판은 완벽하게 깨끗하고 오일, 산화물 또는 오염 물질이 없어야 합니다. 부적절한 세척은 박리 또는 벗겨짐과 같은 코팅 실패의 주요 원인입니다.
방법이 필름 특성을 결정합니다
스퍼터링과 증발 사이의 선택은 임의적이지 않습니다. 스퍼터링은 증착되는 원자의 더 높은 에너지로 인해 더 나은 접착력을 가진 더 밀도가 높은 필름을 생성하는 경우가 많습니다. 그러나 증발은 더 높은 증착 속도를 달성할 수 있으며 고순도 광학 또는 전자 코팅에 자주 선호됩니다.
제품에 적합한 선택
귀하의 목표에 따라 PVD에 대한 최상의 접근 방식이 결정됩니다. 이 공정은 성능, 미학 또는 이 둘의 균형을 위해 맞춤화될 수 있습니다.
- 최대 경도 및 내마모성에 중점을 둔다면: 스퍼터링 또는 아크 증발이 일반적으로 가장 밀도가 높고 내구성이 뛰어난 필름을 생성하므로 선호됩니다.
- 고순도 장식 또는 광학 마감에 중점을 둔다면: 전자빔 증발은 재료 순도에 대한 탁월한 제어를 제공하며 민감한 응용 분야에 이상적입니다.
- 대량 부품에 비용 효율적인 금속 마감에 중점을 둔다면: 열 증발 또는 기본 DC 스퍼터링과 같은 더 간단한 방법은 더 복잡한 공정의 비용 없이 우수한 미용 결과를 제공할 수 있습니다.
PVD를 원자 수준 표면 엔지니어링을 위한 도구 키트로 이해함으로써 제품에 상당한 가치와 성능을 추가하는 정확한 방법을 선택할 수 있습니다.
요약표:
| PVD 방법 | 작동 방식 | 최적 용도 |
|---|---|---|
| 스퍼터링 | 이온 충격에 의해 타겟에서 원자가 "떨어져 나갑니다". | 최대 경도, 내마모성, 고밀도 필름. |
| 열 증발 | 소스 재료가 증발할 때까지 가열됩니다. | 대량 생산에 비용 효율적인 장식 마감. |
| 전자빔 증발 | 고에너지 전자빔이 타겟을 정밀하게 가열합니다. | 고순도 광학, 전자 또는 장식 코팅. |
| 음극 아크 증발 | 전기 아크가 타겟을 기화시켜 고도로 이온화된 증기를 생성합니다. | 우수한 접착력을 가진 매우 밀도가 높은 코팅. |
