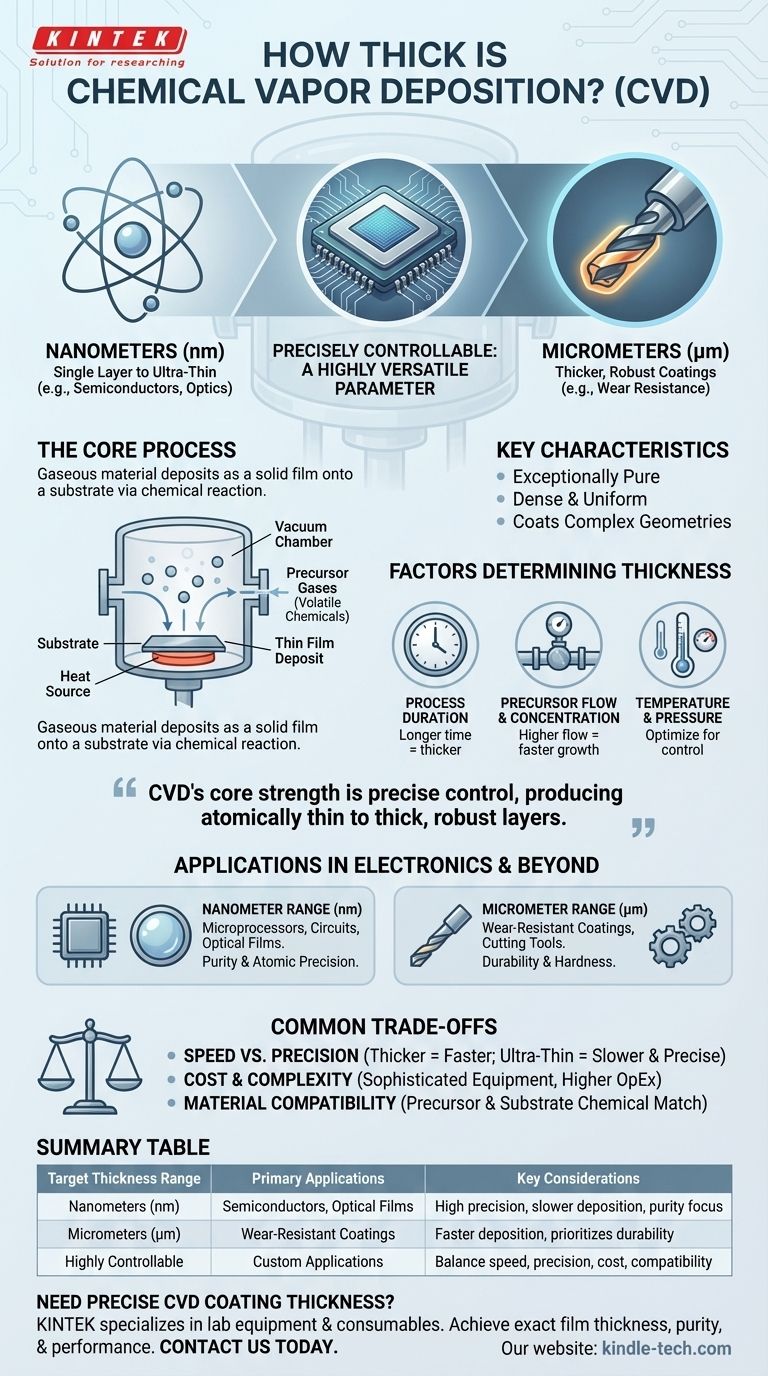

화학 기상 증착의 두께는 얼마나 되나요? 5가지 주요 인사이트

화학 기상 증착(CVD)은 기판에 얇은 층의 재료를 적용하는 데 사용되는 다용도 기술입니다. 이러한 코팅의 두께는 특정 공정 및 애플리케이션 요구 사항에 따라 크게 달라질 수 있습니다.

CVD 코팅 두께에 대한 5가지 주요 인사이트

화학 기상 증착의 두께는 얼마나 되나요? 5가지 주요 인사이트

1. 이론적 정밀도

CVD 공정은 원자 단위 또는 분자 단위로 재료를 초박막 층에 증착할 수 있습니다. 이러한 정밀도는 휘발성 화합물의 증발, 열 분해 또는 화학 반응, 이후 비휘발성 반응 생성물의 기판 증착을 포함하는 CVD 공정의 특성 때문입니다. 이 방법은 이론적으로 코팅 두께를 나노미터까지 지정할 수 있습니다.

2. 실용적인 변형

이론적 정밀도에도 불구하고 실제로는 공정 제어, 장비 가변성 및 환경 조건과 같은 요인으로 인해 증착된 층의 두께에 약간의 변화가 발생할 수 있습니다. 이러한 변화는 일반적으로 작지만 정확한 두께가 아닌 범위를 지정해야 할 정도로 중요합니다.

3. 두께 범위

CVD 코팅의 실제 두께 범위는 전기 회로 생산과 같이 매우 얇고 정밀한 응용 분야의 경우 수 나노미터부터 더 큰 두께가 필요한 보다 견고한 코팅의 경우 수 마이크로미터까지 매우 다양할 수 있습니다. 이 제품군은 섬세한 전자 제품부터 내구성이 높은 산업용 코팅에 이르기까지 다양한 응용 분야의 다양한 요구 사항을 충족합니다.

4. 방법 및 기술

표준 CVD, 플라즈마 증착법(PECVD), 원자층 증착법(ALD) 등 다양한 CVD 방법은 증착 공정을 다양한 수준으로 제어할 수 있으므로 코팅의 두께와 균일성에 영향을 미칩니다. 예를 들어 ALD는 반도체 제조에 자주 사용되는 매우 얇고 균일한 층을 증착할 수 있는 것으로 잘 알려져 있습니다.

5. 응용 분야 및 요구 사항

CVD 방법의 선택과 코팅의 원하는 두께는 종종 응용 분야의 특정 요구 사항에 따라 결정됩니다. 예를 들어 회로 치수가 중요한 반도체 제조에서는 매우 얇고 정밀한 코팅이 필수적입니다. 반대로 내식성 또는 마모 방지용 코팅은 마이크로미터 범위 내에서 더 두꺼운 층이 필요할 수 있습니다.
