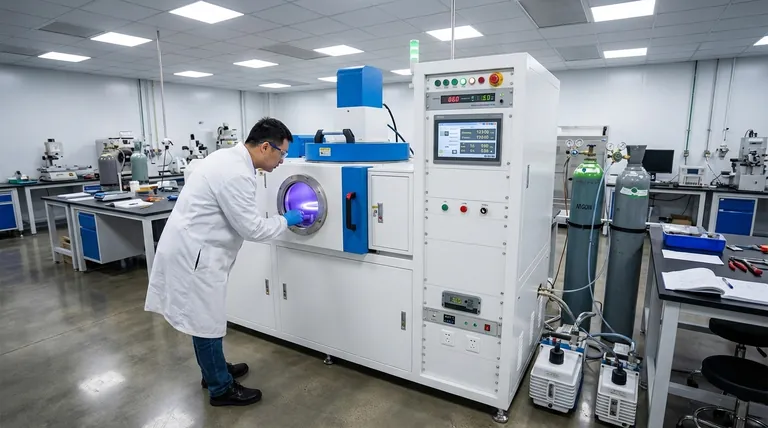

마그네트론 스퍼터링을 수행하려면, 증착할 재료(타겟)와 코팅할 부품(기판)을 진공 챔버 안에 넣습니다. 타겟 뒤에 강력한 자기장을 가하고, 고전압을 사용하여 불활성 가스에서 플라즈마를 점화시킵니다. 이 플라즈마는 타겟을 충돌하여 원자를 방출하고, 이 원자들은 이동하여 기판에 증착되어 얇고 균일한 막을 형성합니다.
핵심 개념은 마그네트론 스퍼터링이 자기장을 사용하여 타겟 근처에 전자를 가두는 고효율 코팅 공정이라는 것입니다. 이 가둠은 가스 원자의 이온화를 극적으로 증가시켜, 기존 스퍼터링 방식에 비해 훨씬 높은 타겟 충돌률과 더 빠르고 밀도 높은 박막 증착을 가능하게 합니다.
핵심 원리: 마그네트론 스퍼터링 작동 방식
마그네트론 스퍼터링은 물리 기상 증착(PVD)의 한 종류입니다. 이 과정은 고진공 환경 내에서 발생하는 몇 가지 기본적인 단계로 나눌 수 있습니다.
환경 조성
먼저, 타겟(증착하려는 원료)과 기판(코팅하려는 물체) 모두 진공 챔버 안에 놓입니다. 챔버는 오염 물질을 제거하기 위해 매우 낮은 압력으로 펌핑됩니다.
그 다음, 불활성 가스, 가장 일반적으로 아르곤이 낮은 제어된 압력으로 챔버에 주입됩니다.
플라즈마 점화
타겟 재료에 수백 볼트에 달하는 높은 음전압이 인가됩니다. 이 강한 전기장은 자유 전자를 끌어당겨 가속시킵니다.
이 고에너지 전자들은 중성 아르곤 가스 원자와 충돌하여 전자를 떼어내고, 양이온 아르곤 이온과 자유 전자로 구성된 안정적이고 빛나는 방전인 플라즈마를 생성합니다.
자기장의 역할
이것이 "마그네트론" 스퍼터링을 정의하는 핵심 단계입니다. 강력한 자기장이 타겟 뒤에 배치됩니다.
이 자기장은 고도로 이동성이 높은 전자들을 타겟 표면 근처의 집중된 영역에 가둡니다. 이는 전자가 아르곤 원자와 충돌하여 이온화할 확률을 극적으로 증가시킵니다.
그 결과, 가장 필요한 곳, 즉 타겟 바로 앞에 매우 밀도 높고 안정적인 플라즈마가 생성됩니다.
스퍼터링 현상
밀도 높은 플라즈마 내의 양전하를 띤 아르곤 이온은 이제 음전하를 띤 타겟에 강하게 끌립니다.
이들은 엄청난 운동 에너지로 타겟 표면을 향해 가속하여 충돌합니다. 이 충돌은 타겟 재료에서 개별 원자를 떼어내거나 "스퍼터링"할 만큼 충분한 에너지를 전달합니다.
기판에 증착
타겟에서 방출된 이 원자들은 진공 챔버를 통과하여 기판에 도달합니다.
시간이 지남에 따라 이 원자들은 층층이 쌓여 기판 표면에 얇고 균일하며 종종 매우 밀도 높은 막을 형성합니다.
두 가지 주요 방법: DC 대 RF 스퍼터링
전원 공급 장치 선택은 마그네트론 스퍼터링 공정을 설정하는 데 가장 중요한 결정입니다. 이는 전적으로 타겟 재료의 전기적 특성에 따라 결정됩니다.
DC(직류) 스퍼터링
DC 스퍼터링에서는 타겟에 일정한 음전압이 인가됩니다. 이 방법은 매우 효율적이며 빠른 증착 속도를 제공합니다.
그 사용은 금속 및 투명 전도성 산화물과 같은 전기 전도성 재료로 제한됩니다. 절연 재료와 함께 사용하면 타겟 표면에 양전하가 축적되어 음의 바이어스를 중화시키고 스퍼터링 공정을 빠르게 중단시킬 것입니다.
RF(고주파) 스퍼터링
RF 스퍼터링은 양극과 음극 사이의 전압을 일반적으로 13.56 MHz의 주파수로 빠르게 전환하는 교류 전원 공급 장치를 사용합니다.
양극 주기 동안 타겟은 전자를 끌어당겨 음극 주기 동안 축적된 양이온 전하를 중화시킵니다. 이는 전하 축적을 방지하여 세라믹, 석영 또는 산화물과 같은 전기 절연(유전체) 재료를 스퍼터링할 수 있게 합니다.
장단점 및 장점 이해
마그네트론 스퍼터링은 놀랍도록 다재다능하지만, 특정 응용 분야에 적합하게 만드는 특정한 특성을 가지고 있습니다.
장점: 재료 다용성
스퍼터링의 주요 강점은 광범위한 재료를 증착할 수 있다는 것입니다. 금속, 합금, 심지어 세라믹 화합물도 타겟으로 만들어 효과적으로 증착할 수 있습니다.
장점: 고품질 박막
스퍼터링된 원자의 높은 운동 에너지는 일반적으로 매우 밀도 높고 균일하며 기판에 우수한 접착력을 가진 박막을 생성합니다. 원자는 기판 표면에 약간 침투하여 강한 결합을 형성할 수도 있습니다.
장점: 공정 제어
엔지니어는 옹스트롬 수준까지 박막 두께를 정밀하게 제어할 수 있습니다. 또한, 챔버에 반응성 가스(산소 또는 질소와 같은)를 도입함으로써 티타늄 질화물 또는 알루미늄 산화물과 같은 복합 박막을 기판에 직접 형성할 수 있습니다.
일반적인 문제점: 불균일한 타겟 침식
공정을 효율적으로 만드는 자기장은 일반적인 문제를 야기합니다. 플라즈마는 타겟의 특정 고리 모양 영역, 즉 "레이스트랙"에 집중됩니다.
이로 인해 이 영역에서 타겟 재료가 훨씬 빠르게 침식되어 증착 속도의 장기적인 안정성에 영향을 미치고 단일 타겟에서 사용할 수 있는 총 재료 양을 제한할 수 있습니다.
귀하의 응용 분야에 적합한 선택
올바른 스퍼터링 방법을 선택하는 것은 원하는 결과를 얻는 데 필수적입니다. 귀하의 결정은 증착하려는 재료에 직접적으로 기반해야 합니다.
- 주요 초점이 전도성 재료(대부분의 금속 및 합금과 같은)를 증착하는 경우: DC 마그네트론 스퍼터링이 가장 효율적이고 비용 효율적인 선택이며, 가장 높은 증착 속도를 제공합니다.
- 주요 초점이 절연 또는 유전체 재료(세라믹, SiO₂, Al₂O₃와 같은)를 증착하는 경우: 타겟 표면에 전하 축적을 방지하고 플라즈마를 유지하기 위해 RF 마그네트론 스퍼터링이 필요합니다.
- 주요 초점이 복합 박막(질화물 또는 산화물과 같은)을 생성하는 경우: 반응성 스퍼터링을 사용하며, 기본 타겟 재료가 전도성인지 절연성인지에 따라 DC 또는 RF 전원 공급 장치를 선택합니다.
이러한 핵심 원리와 차이점을 이해함으로써 귀하의 프로젝트에 필요한 정밀하게 제어된 특성을 가진 표면을 만들기 위해 마그네트론 스퍼터링을 효과적으로 활용할 수 있습니다.
요약 표:
| 측면 | 주요 정보 |
|---|---|
| 공정 유형 | 물리 기상 증착(PVD) |
| 핵심 원리 | 자기장이 전자를 가두어 효율적인 타겟 충돌을 위한 밀도 높은 플라즈마를 생성합니다. |
| 주요 방법 | DC 스퍼터링(전도성 재료), RF 스퍼터링(절연 재료) |
| 주요 장점 | 고품질, 밀도 높은 박막; 우수한 접착력; 정밀한 두께 제어; 재료 다용성. |
| 일반적인 응용 분야 | 반도체, 광학 및 내마모성 코팅을 위한 금속, 합금 및 세라믹 증착. |
