물리적 기상 증착(PVD)은 재료의 박막을 기판 위에 증착하는 데 사용되는 공정입니다.이 공정은 고체 물질을 증기상으로 변환한 다음 기판에 응축하여 박막을 형성하는 과정을 포함합니다.이 공정은 일반적으로 재료 여기, 증기 형성을 위한 반응성 가스 도입, 증기와 가스 사이의 화합물 형성, 화합물을 기판 위에 증착하는 네 가지 주요 단계로 구성됩니다.이 방법은 고품질의 내구성 있는 필름을 생산할 수 있기 때문에 전자, 광학, 코팅 등 다양한 산업에서 널리 사용됩니다.
핵심 포인트 설명:

-

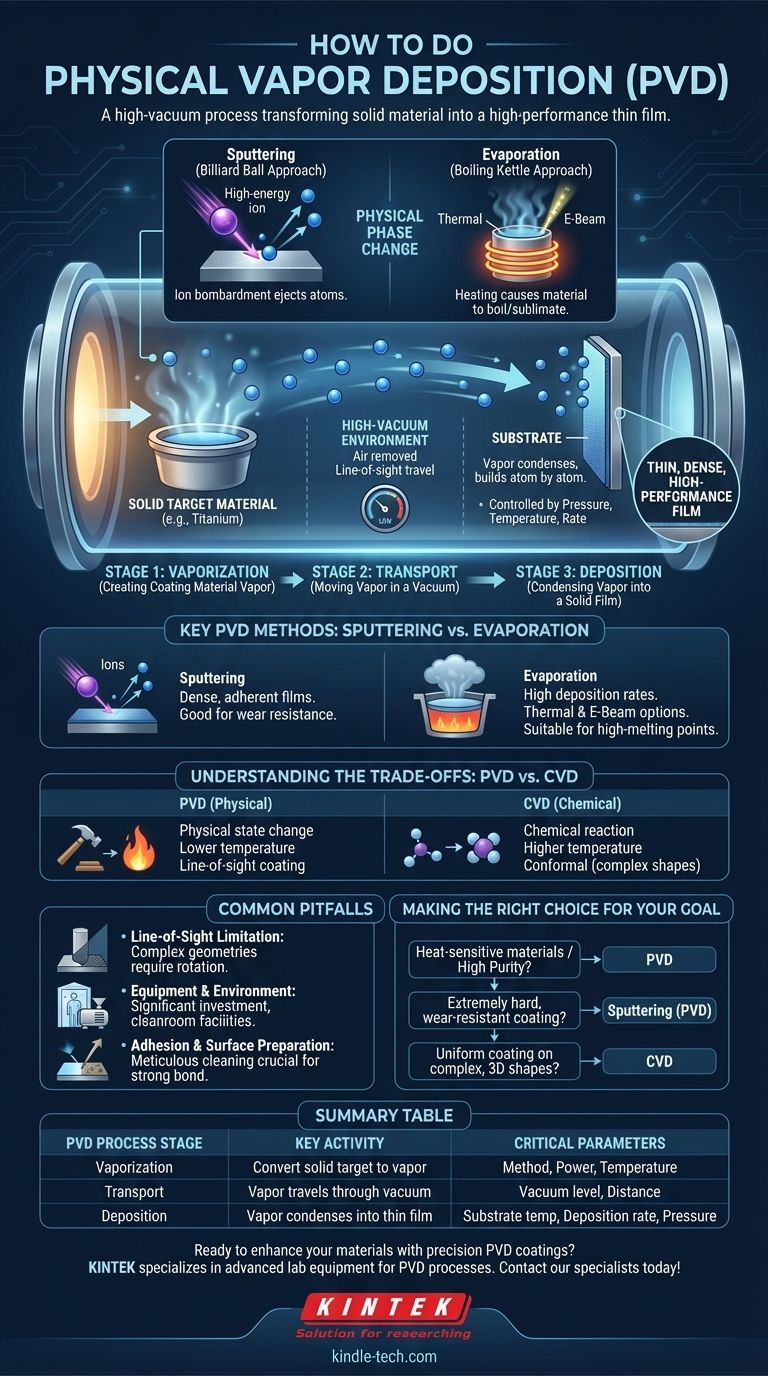

증기를 형성하기 위한 재료 여기:
- PVD 공정의 첫 번째 단계는 증착할 재료의 여기입니다.이는 일반적으로 고에너지 플라즈마를 사용하여 재료를 기화 지점까지 가열함으로써 이루어집니다.플라즈마는 스퍼터링 또는 아크 증발과 같은 다양한 방법을 사용하여 생성할 수 있습니다.그러면 기화된 물질을 기판으로 운반할 준비가 된 것입니다.
-
반응성 가스 도입:
- 재료가 증기상이 되면 반응성 가스가 챔버에 도입됩니다.이 가스는 최종 필름의 원하는 특성에 따라 선택됩니다.예를 들어 질화물 필름이 필요한 경우 질소 가스를 사용할 수 있습니다.반응성 가스는 기화된 물질과 상호 작용하여 화합물을 형성합니다.
-
화합물의 형성:
- 반응성 가스는 기화된 물질과 반응하여 화합물을 형성합니다.이 화합물은 일반적으로 고체 형태이며 기판에 증착할 준비가 된 상태입니다.형성되는 특정 화합물은 공정에 사용되는 재료와 가스에 따라 달라집니다.
-
기판에 화합물 증착:
- PVD 공정의 마지막 단계는 기판 위에 화합물을 증착하는 것입니다.이는 일반적으로 기화된 화합물이 기판 표면에서 냉각되고 응고되는 응축을 통해 이루어집니다.그 결과 기판에 강력하게 밀착되는 얇고 균일한 필름이 생성됩니다.필름의 두께, 구성 및 구조와 같은 특성은 온도, 압력 및 가스 유량과 같은 공정 파라미터를 조정하여 제어할 수 있습니다.
-
화학 기상 증착(CVD)과의 비교:
- PVD와 CVD는 모두 박막을 증착하는 데 사용되지만 재료가 기판으로 운반되는 방식이 다릅니다.CVD에서는 재료가 기체 형태로 이송된 후 기판 표면에서 반응하여 고체 필름을 형성합니다.이와 대조적으로 PVD는 고체 물질을 직접 기화시킨 다음 기판 위에 응축시킵니다.이러한 수송 메커니즘의 차이는 순도, 밀도, 접착력 등 증착된 필름의 특성에 차이를 가져올 수 있습니다.
-
PVD의 응용 분야:
- PVD는 절삭 공구의 내마모성 코팅, 소비재의 장식용 코팅, 전자 부품의 기능성 코팅 등 다양한 분야에 사용됩니다.증착된 필름의 특성을 제어할 수 있기 때문에 PVD는 여러 산업 분야에서 다재다능하고 가치 있는 공정입니다.
이러한 단계를 따르고 PVD의 핵심 원리를 이해하면 다양한 용도에 맞는 고품질 박막을 효과적으로 증착할 수 있습니다.이 공정에서는 원하는 필름 특성을 얻기 위해 증착 조건을 신중하게 제어해야 합니다.
요약 표:
단계 | 설명 |
---|---|
1.여기 | 고에너지 플라즈마(예: 스퍼터링 또는 아크 증발)를 사용하여 고체 물질을 기화합니다. |
2.반응성 가스 도입 | 반응성 기체(예: 질소)를 도입하여 증기와 화합물을 형성합니다. |
3.화합물 형성 | 기화된 물질을 기체와 반응시켜 고체 화합물을 형성합니다. |
4.증착 | 화합물을 기판에 응축하여 얇고 균일한 필름을 형성합니다. |
응용 분야 | 내마모성 코팅, 장식용 코팅, 기능성 전자 필름. |
