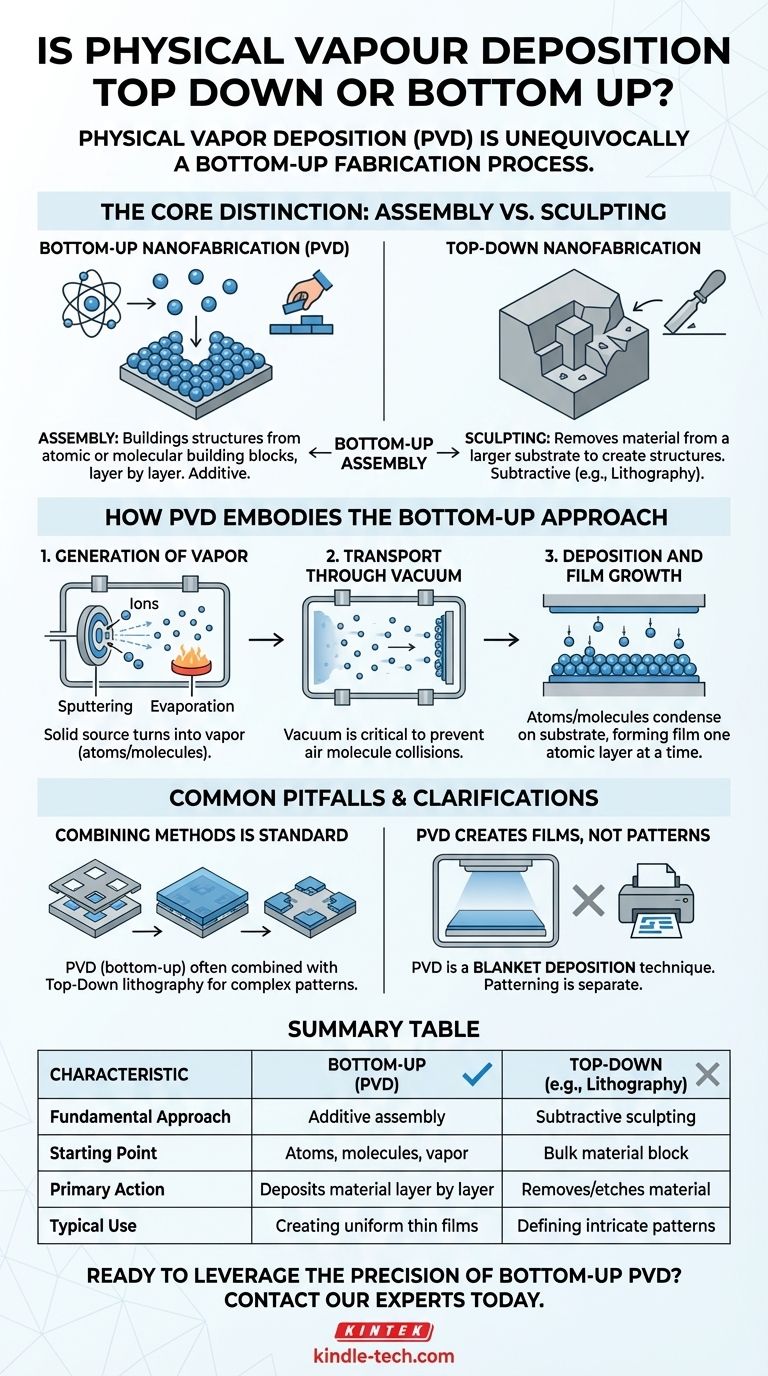

PVD(물리적 기상 증착)는 상향식 제조 기술입니다. 여기에는 진공 환경에서 소스(타겟)에서 기판으로 물질을 물리적으로 전달하여 박막을 증착하는 작업이 포함됩니다. 구조를 만들기 위해 재료를 제거하는 하향식 방법과 달리 PVD는 원자 단위로 또는 분자 단위로 층을 구축합니다. 이 공정은 정밀도와 고품질의 균일한 필름을 생산할 수 있는 능력으로 인해 반도체, 광학, 코팅 등의 산업에서 널리 사용됩니다. PVD의 주요 단계에는 재료의 증발, 운송 및 응축이 포함되며, 이는 제어되고 정확한 층 형성을 종합적으로 보장합니다.
설명된 핵심 사항:
-
물리 기상 증착(PVD)의 정의:
- PVD는 기판에 재료의 얇은 필름을 증착하는 데 사용되는 진공 기반 프로세스입니다. 여기에는 스퍼터링이나 증발과 같은 공정을 통해 소스(타겟)에서 기판으로 재료를 물리적으로 전달하는 작업이 포함됩니다. 이 방식은 하향식 방식처럼 재료를 제거하는 방식이 아닌, 층별로 재료를 추가해 구조물을 구축한다는 점에서 근본적으로 상향식 접근 방식이다.
-
상향식 대 하향식 제작:
- 상향식: 상향식 제조에서는 재료가 원자 단위로 또는 분자 단위로 조립되어 구조를 형성합니다. PVD는 제어된 방식으로 기판에 물질을 증착하여 얇은 필름이나 코팅을 형성하기 때문에 이 범주에 속합니다.
- 하향식: 하향식 방법에는 벌크 재료로 시작하여 그 일부를 제거하여 에칭이나 기계 가공 공정과 같이 원하는 구조를 만드는 것이 포함됩니다. PVD에는 재료 제거가 포함되지 않으므로 하향식 기술이 아닙니다.
-
PVD의 주요 단계:
- 증발: 증착하고자 하는 물질을 진공상태에서 가열하여 증발 또는 승화시켜 증기로 변하게 합니다.
- 운송: 기화된 재료는 진공 환경을 통해 기판으로 이송됩니다.
- 응축: 증기가 기판에 응결하여 얇은 막을 형성합니다. 이 단계별 프로세스는 필름 두께와 균일성에 대한 정밀한 제어를 보장합니다.
-
PVD의 응용:
- PVD는 반도체, 광학, 코팅 등의 산업에서 널리 사용됩니다. 특히 뛰어난 접착력과 내구성으로 고품질의 균일한 필름을 생산할 수 있다는 점에서 높은 평가를 받고 있습니다. 그 예로는 렌즈의 반사 방지 코팅, 도구의 내마모성 코팅, 마이크로 전자공학의 박막 등이 있습니다.
-
상향식 기술로서 PVD의 장점:
- 정도: PVD는 필름의 두께와 조성을 정밀하게 제어할 수 있어 고정밀도가 요구되는 용도에 적합합니다.
- 일률: 광학 및 전자 분야에 필수적인 매우 균일한 필름을 생산하는 공정입니다.
- 다재: PVD는 금속, 세라믹, 복합재료 등 다양한 재료를 증착할 수 있어 다양한 산업 응용 분야에 적합합니다.
-
다른 증착 기술과의 비교:
- 재료를 증착하기 위한 화학 반응을 포함하는 화학 기상 증착(CVD)과 달리 PVD는 물리적 프로세스에 의존합니다. 이러한 구별로 인해 PVD는 화학 반응에 민감하거나 고순도가 요구되는 재료에 더 적합합니다.
요약하면, 물리기상증착법은 원자 단위로, 분자 단위로 물질을 증착해 얇은 막을 만드는 상향식 제조 기술이다. 정밀도, 균일성 및 다양성으로 인해 많은 첨단 산업에서 선호되는 방법입니다.
요약표:
| 측면 | 세부 |
|---|---|
| 제작 유형 | 상향식(층별로 재료를 추가하여 구조 구축) |
| 주요 단계 | 증발, 운송, 응축 |
| 응용 | 반도체, 광학, 코팅 |
| 장점 | 정밀성, 균일성, 다양성, 고품질 필름 |
| CVD와의 비교 | PVD는 화학 반응이 아닌 물리적 공정에 의존합니다. |
