본질적으로, 전기화학 증착(ECD)은 정밀성, 비용 효율성, 저온 작동의 탁월한 조합을 제공하는 박막 및 코팅 생성 방법입니다. 고에너지, 진공 기반 기술과 달리 ECD는 액체 용액에서 원자 단위로 필름을 구축하여 엔지니어와 과학자에게 최종 제품의 두께와 구조에 대한 독특한 수준의 제어를 제공합니다.
전기화학 증착의 핵심적인 장점은 실온 및 저비용으로 복잡한 표면에 고품질의 등각 코팅을 생산할 수 있다는 점입니다. 이는 PVD 또는 CVD와 같은 대체 방법으로는 달성하기 어려운 기능 세트입니다.
전기화학 증착의 작동 방식
그 장점을 이해하려면 먼저 ECD의 기본적인 메커니즘을 이해해야 합니다. 이는 놀랍도록 간단합니다.
기본 설정
전기화학 증착 시스템은 액체 전해질을 포함하는 간단한 전기화학 전지로 구성됩니다. 이 용액에는 증착하려는 물질의 용해된 이온이 포함되어 있습니다.
두 개의 전극이 이 용액에 잠겨 있습니다: 양극(양극)과 음극(음극)이며, 음극은 코팅하려는 기판입니다.
전위에 의해 구동되는 증착
전압이 인가되면 전해질 내의 양이온(양이온)이 음극으로 끌립니다. 기판 표면에서 이 이온들은 전자를 얻어 고체 금속 상태로 "환원"되어 기판 위에 증착됩니다.
전하를 통한 정밀성
패러데이의 전기분해 법칙에 따르면, 증착되는 물질의 양은 전지를 통과하는 총 전기량에 정비례합니다. 이 물리적 법칙은 ECD의 놀라운 정밀성의 핵심입니다.
전기화학 증착의 주요 장점
ECD의 원리는 몇 가지 강력한 장점을 제공하여 다른 방법이 부족한 특정 응용 분야에 이상적인 선택이 됩니다.
타의 추종을 불허하는 비용 효율성
ECD 시스템은 대기압에서 작동하며 일반적으로 실온에 가깝습니다. 이는 물리 기상 증착(PVD) 또는 화학 기상 증착(CVD)과 같은 방법을 정의하는 값비싼 고진공 챔버, 고전력원 및 복잡한 가스 처리 시스템이 필요 없게 합니다.
저온 공정
실온 또는 실온에 가까운 온도에서 필름을 증착할 수 있다는 것은 중요한 장점입니다. 이는 폴리머, 플라스틱 또는 기존 부품이 있는 완전히 제작된 전자 장치와 같은 민감한 기판의 열 손상을 방지합니다.
정밀한 원자 단위 두께 제어
총 전하(전류에 시간을 곱한 값)를 측정하는 것만으로 나노미터 규모의 정밀도로 필름 두께를 제어할 수 있습니다. 이를 통해 열 구동 공정으로는 재현하기 어려운 수준의 제어로 초박막층 및 다층 구조를 만들 수 있습니다.
우수한 등각 피복
용액 내의 전기장 선은 자연스럽게 기판을 감싸며, 복잡한 3차원 표면에 걸쳐 이온 증착을 균일하게 유도합니다. 이를 통해 ECD는 깊은 트렌치, 비아, 다공성 폼과 같은 고종횡비 특징을 완벽하게 코팅할 수 있습니다. 이는 스퍼터링과 같은 시선 방식이 종종 실패하는 작업입니다.
합금 및 화합물 형성의 다양성
합금 필름을 만드는 것은 동일한 전해질 용액에 다른 금속 이온을 추가하는 것만큼 간단합니다. 용액 화학 및 인가 전위를 제어함으로써 광범위한 금속 합금, 복합 재료, 심지어 일부 화합물 반도체까지 특정 화학량론으로 증착할 수 있습니다.
장단점 및 한계 이해
어떤 기술도 보편적으로 우수하지 않습니다. ECD의 한계를 인식하는 것은 정보에 입각한 결정을 내리는 데 중요합니다.
기판 및 재료 제약
주요 한계는 기판이 전기 전도성이 있어야 한다는 것입니다(또는 얇은 시드층으로 전도성을 만들어야 합니다). 또한, 증착 가능한 재료의 범위는 안정적인 전해질 용액에서 전기화학적으로 환원될 수 있는 재료로 제한되며, 이는 주로 금속, 합금 및 일부 반도체를 포함합니다. 많은 세라믹 및 산화물은 직접적인 ECD에 적합하지 않습니다.
순도의 문제
ECD는 "습식" 화학 공정이므로 전해질은 오염의 잠재적 원천입니다. 화학 물질이나 물의 불순물이 필름에 함께 증착될 수 있습니다. 고진공 시스템에서 가능한 초고순도 수준을 달성하려면 세심한 용액 준비 및 유지가 필요합니다.
용액 화학의 복잡성
증착된 필름의 품질은 pH, 온도, 첨가제, 이온 농도 등 전해질의 조성에 매우 민감합니다. 최적화되고 안정적인 용액을 개발하고 유지하는 데는 상당한 전문 지식과 공정 제어가 필요할 수 있습니다.
목표에 맞는 올바른 선택
증착 기술을 선택하는 것은 전적으로 프로젝트의 특정 우선순위와 제약 조건에 따라 달라집니다.
- 주요 초점이 비용과 확장성이라면: ECD는 저렴한 장비 비용과 대기압 작동으로 인해 대면적 코팅 또는 대량 생산에 종종 우수한 선택입니다.
- 온도에 민감한 기판으로 작업하는 경우: ECD의 실온 특성은 폴리머, 유기 전자 제품 또는 기타 섬세한 부품을 열 손상으로부터 보호하는 데 필수적입니다.
- 복잡한 3D 지형을 코팅해야 하는 경우: ECD의 우수한 등각 피복은 시선 방식이 실패하는 깊은 트렌치, 비아 또는 다공성 구조를 채우는 데 이상적입니다.
- 정밀한 나노미터 수준의 두께 제어가 중요한 경우: ECD는 단순히 전기 전하를 모니터링하여 원자 수준의 정밀도를 제공하므로 양자점, 초격자 또는 기타 나노 구조를 만드는 데 완벽합니다.
고유한 장점과 한계를 이해함으로써 전기화학 증착을 첨단 재료 제작을 위한 강력하고 목표 지향적인 도구로 활용할 수 있습니다.
요약표:
| 장점 | 주요 이점 |
|---|---|
| 비용 효율성 | 대기압에서 작동하여 값비싼 진공 시스템이 필요 없습니다. |
| 저온 공정 | 폴리머와 같은 민감한 기판을 열 손상으로부터 보호합니다. |
| 정밀한 두께 제어 | 전기 전하 측정을 통해 나노미터 규모로 제어합니다. |
| 우수한 등각 피복 | 트렌치 및 비아와 같은 복잡한 3D 지형을 균일하게 코팅합니다. |
| 재료 다양성 | 단일 용액에서 합금 및 복합 재료 증착을 가능하게 합니다. |
실험실에서 전기화학 증착을 활용할 준비가 되셨나요?
전기화학 증착은 정밀하고 고품질의 코팅을 만드는 강력한 도구입니다. KINTEK은 ECD 및 기타 고급 제작 기술을 성공적으로 구현하는 데 필요한 실험실 장비 및 소모품을 전문적으로 제공합니다.
우리는 다음을 달성하도록 돕습니다:
- 향상된 R&D 역량: 재료 과학 혁신을 위한 올바른 도구에 접근합니다.
- 최적화된 생산: 안정적이고 비용 효율적인 장비로 공정을 확장합니다.
- 우수한 결과: 프로젝트에 필요한 정밀하고 등각적인 코팅을 달성합니다.
귀하의 특정 실험실 요구 사항에 대해 논의하고 당사의 솔루션이 귀하의 연구 및 생산을 어떻게 발전시킬 수 있는지 알아보려면 지금 KINTEK에 문의하십시오.

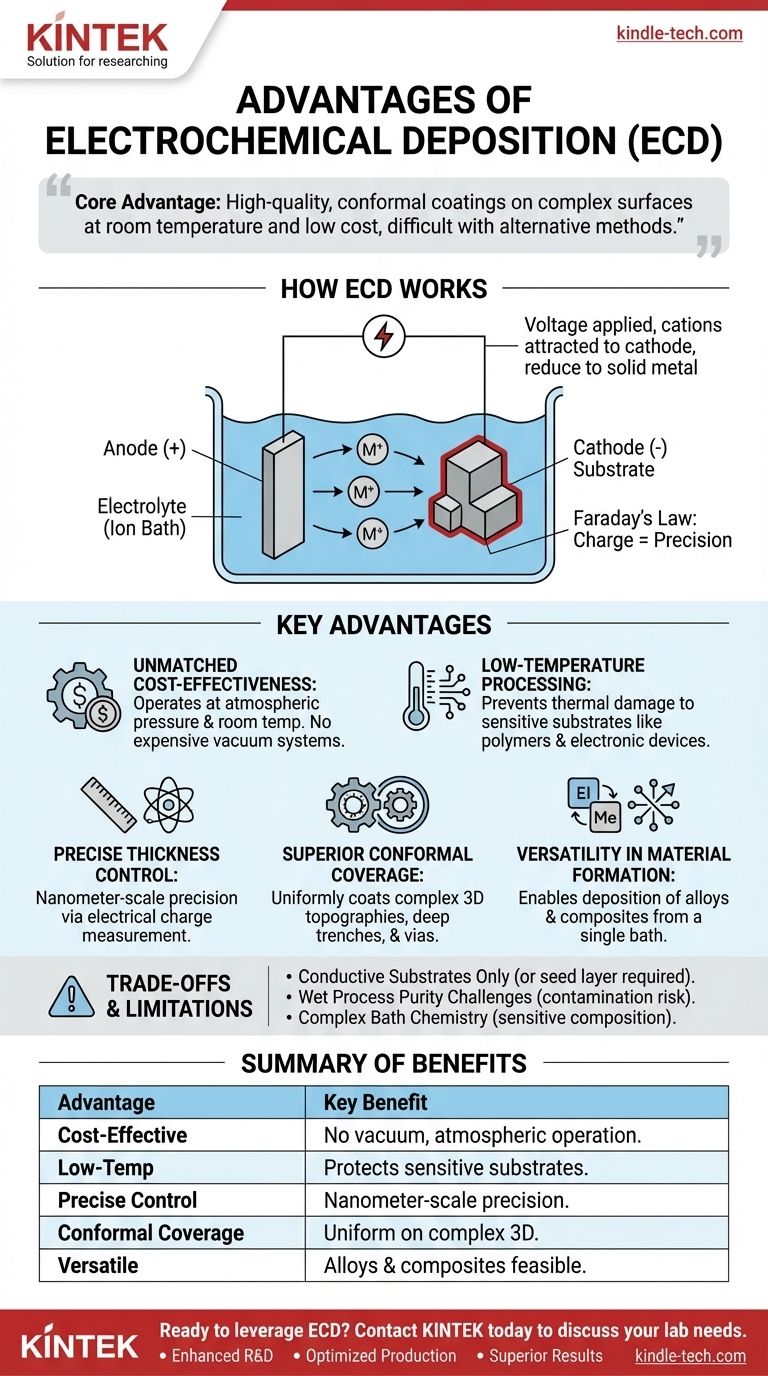

시각적 가이드
